Manual de instruções e manutenção - FILTRO MONOBLOC 55
PORTUGUÊS
• Ligue a outra extremidade da mangueira de aspiração ao skimmer apertando bem com uma braçadeira. Repita a mesma
operação com o terminal da abertura de retorno e ligue a mangueira de impulsão.
• Uma vez instalado, deveremos efectuar um primeiro ciclo de auto-lavagem do filtro, para o que procederemos do modo
descrito no ponto 5.3.
• É obrigatório verificar que os orifícios de sucção não sejam obstruídos.
3 LIGAÇÃO ELÉCTRICA
No que se refere à instalação eléctrica dever-se-á seguir a norma:
Directiva Europeia 2006/95/CE de aparelhos de baixa tensão
EN 60335-2-41, segurança em aparelhos electrodomésticos e análogos, requisitos particulares para bombas
Assim como as normas aplicáveis relativas “à construção de instalações eléctricas em locais especiais. Piscinas e fontes” ou a
normas análogas, vigentes em cada região ou país.
O aparelho deve ser ligado a uma tomada de corrente alterna (ver dados na chapa de características da bomba) com ligação
à terra, protegida com um interruptor diferencial (RCD) com uma corrente de funcionamento residual que não exceda os 30
mA. (Não fornecido. Pode adquirir-se em estabelecimentos de electricidade.) ou por um transformador de isolamento.
4 VÁLVULA SELECTORA SUPERIOR
A- Para válvulas 4 funções: Através da válvula selectora superior do filtro seleccionamos as 4 diferentes funções do filtro:
filtração (filter), lavagem(backwash), esvaziamento (waste) e fechado (closed).
B- Para válvulas 5 funções: Através da válvula selectora superior do filtro seleccionamos as 5 diferentes funções do filtro:
filtração (filter), lavagem(backwash), Enxaguamento (rinse), esvaziamento (waste) e fechado (closed).
C- Para válvulas 6 funções: Através da válvula selectora superior do filtro seleccionamos as 6 diferentes funções do filtro: filtração
(filter), lavagem (backwash), recirculação (recirculate), enxaguamento (rinse), esvaziamento (waste) e fechado (closed).
Para alterar a posição da válvula de 4 funções, deve fazer-se o seguinte: (Fig. 6)
• Desligue o aparelho da tomada.
• Desaperte a manete triangular superior da válvula girando-a até que a tampa se levante do seu alojamento para poder girá-la.
• Gire a tampa até que a operação desejada fique alinhada com a mangueira de retorno e o nervo fique encaixado no seu alojamento.
• Aperte novamente a manete, não excessivamente, pois os elementos internos da válvula poderiam ficar danificados
Para alterar a posição da válvula de 5 e 6 funções, deve fazer-se o seguinte: (Fig. 7)
• Desligue o aparelho da tomada.
• Pressione firmemente o comando superior da válvula desencaixando o nervo anterior do seu alojamento para poder girá-la.
• Gire suavemente o comando até alinhar o nervo anterior com o alojamento da operação desejada.
• Solte o comando devagar, verificando se o nervo anterior se encontra bem encaixado no seu alojamento.

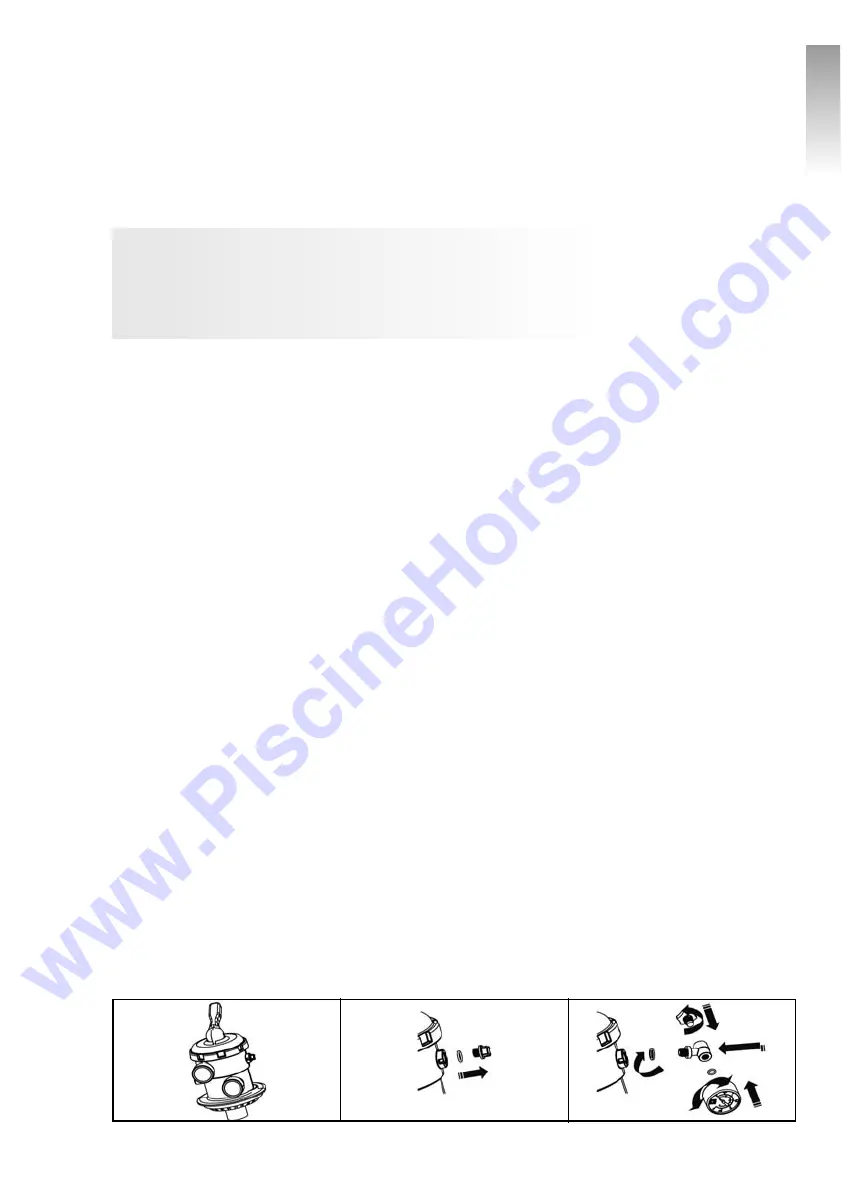

MONTAGEM DO MANÓMETRO
SEM MANÓMETRO 1 2
