59
Le aconsejamos que monte la piscina entre dos o más personas y en un día sin viento. Por seguridad, es muy importante
que utilice guantes para la instalación. TODO EL PROCESO DEBE LLEVARSE A CABO SOBRE UN SUELO FIRME Y
NIVELADO, ANTES DE CAVAR LAS ZANJAS.

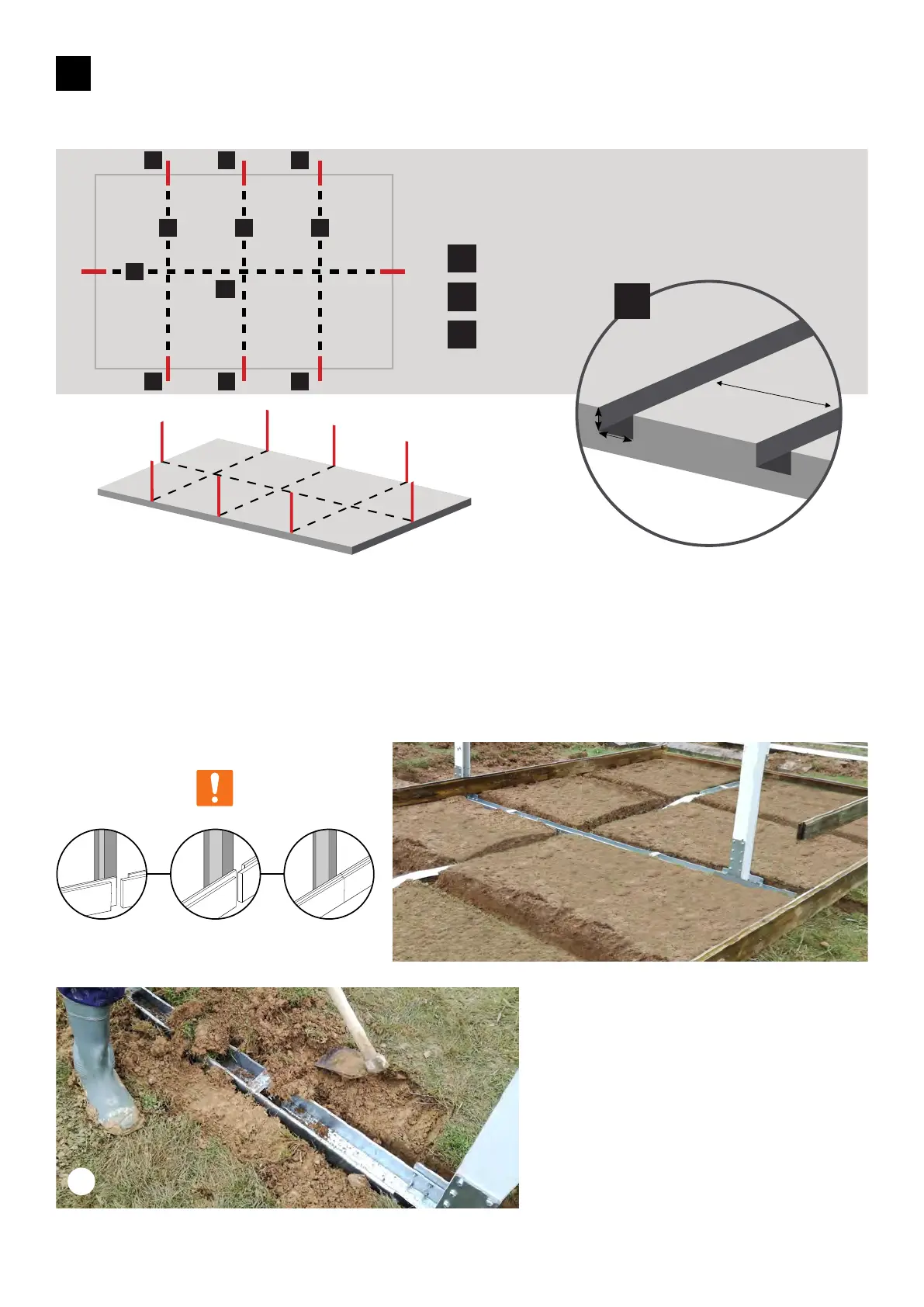

CAVADO DE LAS ZANJAS (Z) PARA LAS COLUMNAS (C) Y LAS CORREAS METÁLICAS (CN).
Medidas de las zanjas: ZA = 420cm ZB = 700cm.
La distancia entre ellas es de 80 cm.
420cm
700cm
420cm
700cm
Zanjas
Columnas
Correas
Metálicas
Z
ZAZA ZA
ZB
C
CN
C
CN
C
C
C
C
C
INSTALACIÓN SOBRE EL TERRENO
A
15cm
20cm
80cm
Z
IMPORTANTE: Cuando cave las
zanjas, también debe excavar el
espacio rectangular reservado
a la situación de los AP, que
deben quedar enterrados 5 cm y
fijados de forma transversal con
sus respectivos PG(*). Todo el
sistema estructural debe estar
perfectamente nivelado (columnas
y estructura interior, vigas).
(*)
