61
7188cm
4218cm
YA
YA
YB
YA

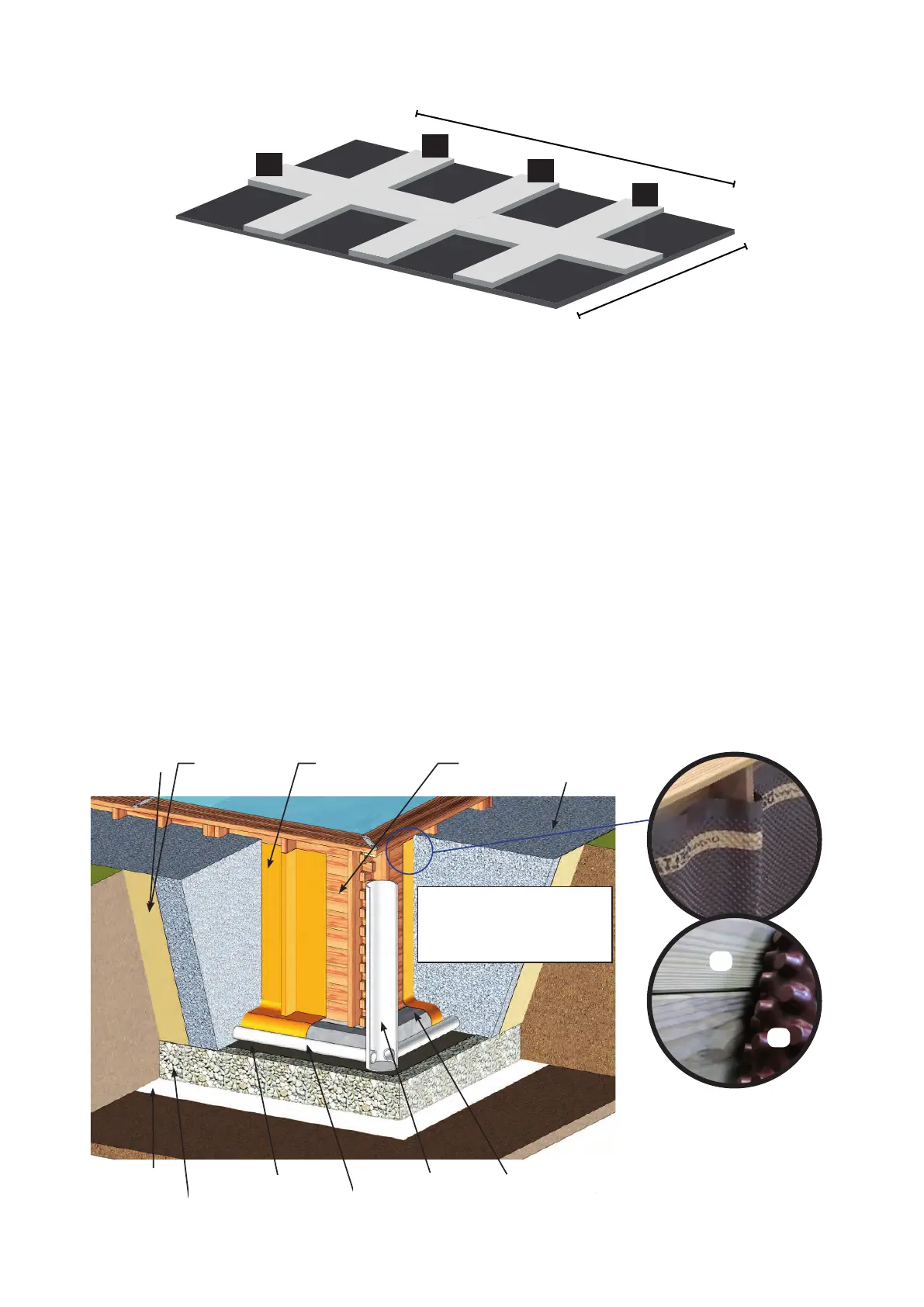

La traversa de hormigón (Y) debe tener las siguientes medidas: YA= 421x50x15cm YB=718x50x15cm
Es fundamental que las traversas estén niveladas unas con respecto a otras para que su piscina quede perfecta. Debe
respetar las medidas y distancias indicadas para un correcto montaje.
Cuando el hormigón esté seco, puede colocar encima las estructuras de su piscina. La distancia entre los centros de las
columnas es de 1000 mm.
Para ello, revise las siguientes páginas de éste manual.
Cuando haya montado las estructuras encima de las traversas de hormigón, debe cubrir toda la estructura con tierra/arena
al completo. Es muy importante compactar bien el terreno para un correcto montaje de su piscina. Las piezas (AP) deben
estar cubiertas al menos con 2 cm de arena.
INSTALACIÓN PARCIAL O COMPLETAMENTE ENTERRADA
Según la naturaleza del terreno, es importante implantar un drenaje periférico y conectarle un pozo de descompresión. El pozo se
cava antes de la construcción de la piscina porque puede evitar igualmente que las excavaciones de llenen de agua durante las
obras. Debe estar cerca del vaso, unos centímetros por debajo del punto más profundo del mismo y llegar hasta la superficie. El
pozo de descompresión se sitúa en el lado más húmedo. Desempeña la función de sumidero en casode infiltraciones de agua o de
suelo arcilloso, partiendo de que el agua sube de forma más rápida a través del tubo que del suelo.
Terreno
natural
Anti raíces o
fieltro
Rollo de protección y
de drenaje alveolar
de PEHD
Armazón
de madera
Losa de
hormigón
Pozo de
descompresión
Drenaje
periférico
Película de
estanqueidad
Terreno
estabilizado
Manta
geotextil
Grava drenante
ø10-30
Respete el sentido de colocación
del rollo de protección alveolar, con
las burbujas contra la pared, para
permitir que la madera «respire».
1
2
1- Armazón de madera
2- Rollo de protección y de drenaje
alveolar de PEHD
*En caso de instalar cualquier
accesorio en contacto con la madera,
es imprescindible colocar el rollo
alveolar para una correcta protección.
