MONTAGE DES
SANGLES METALLIQUES
PV1335
PV1335
PV1335
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B

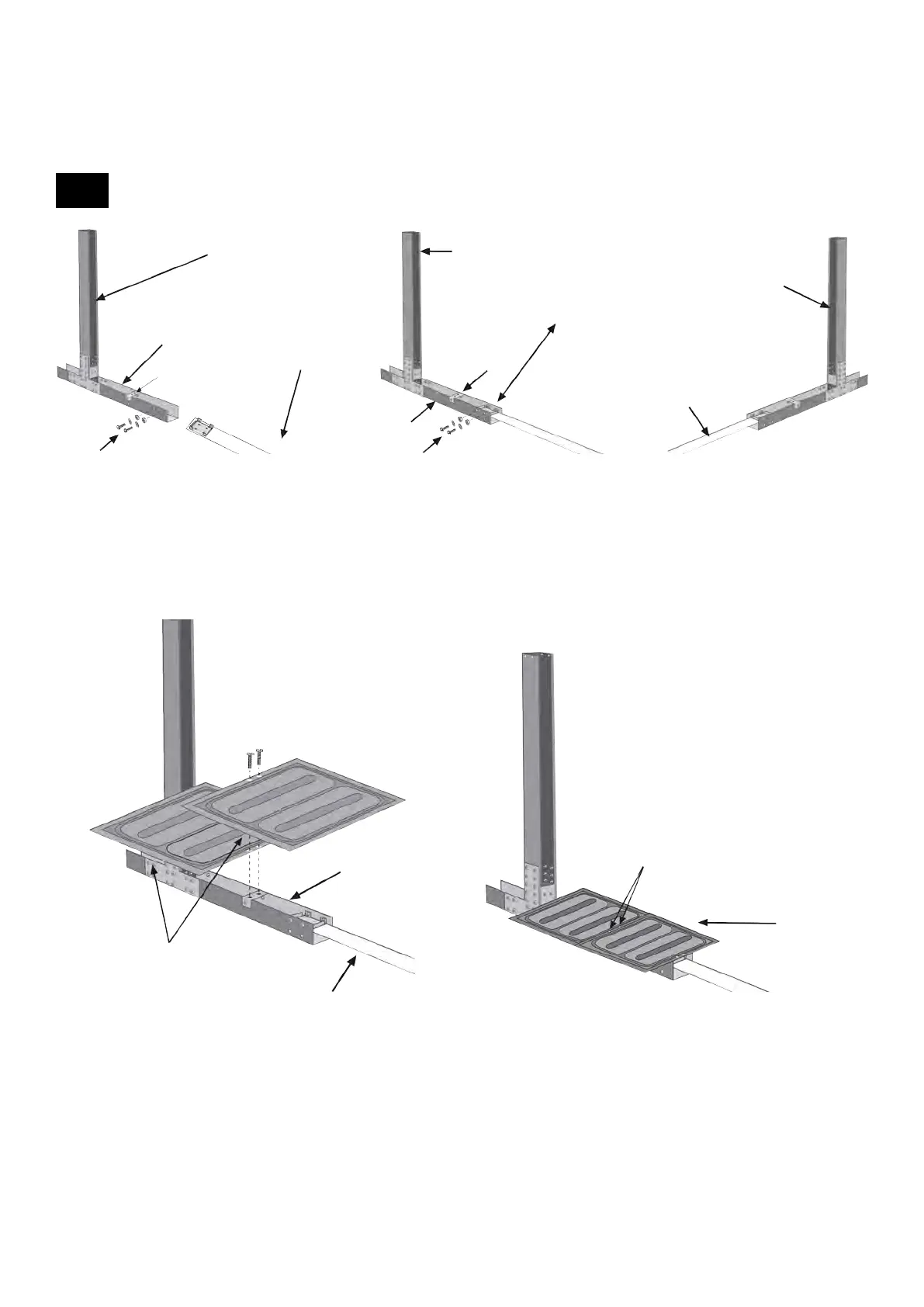

MONTAGE DES SANGLES METALLIQUES (CN) AUX COLONNES (C) :
• Visser la pièce PEU aux deux trous supérieurs au centre de la pièce PG.
• Visser l’extrémité de chaque sangle (CN) aux deux trous supérieurs de l’extrémité de chaque PG avec les 4 vis TM6 et 2
écrous chacune TM69 (bien serrés).
• Finalement, visser les autres extrémités des sangles à l’extrémité correspondante du PG de la colonne C (PV1335).
AP
AP x2
TM640
x2
CN
PG
Mettre l’Ailette AP en faisant coïncider ses 2 orifices avec les 2 orifices de la pièce PEU et les fixer avec 2 vis TM640.
(Mettre les ailettes AP, après avoir introduit les supports montés dand la fosse préparée auparavant).
