Es empfiehlt sich, das Becken mithilfe mindestens einer zweiten Person an einem windstillen Tag aufzubauen. Aus
Sicherheitsgründen sollte man beim Aufbau unbedingt Handschuhe tragen. DER GESAMTE ARBEITSABLAUF MUSS
(VOR DEM AUSHEBEN DER GRÄBEN) AUF EBENEM, FESTEM UNTERGRUND ERFOLGEN.

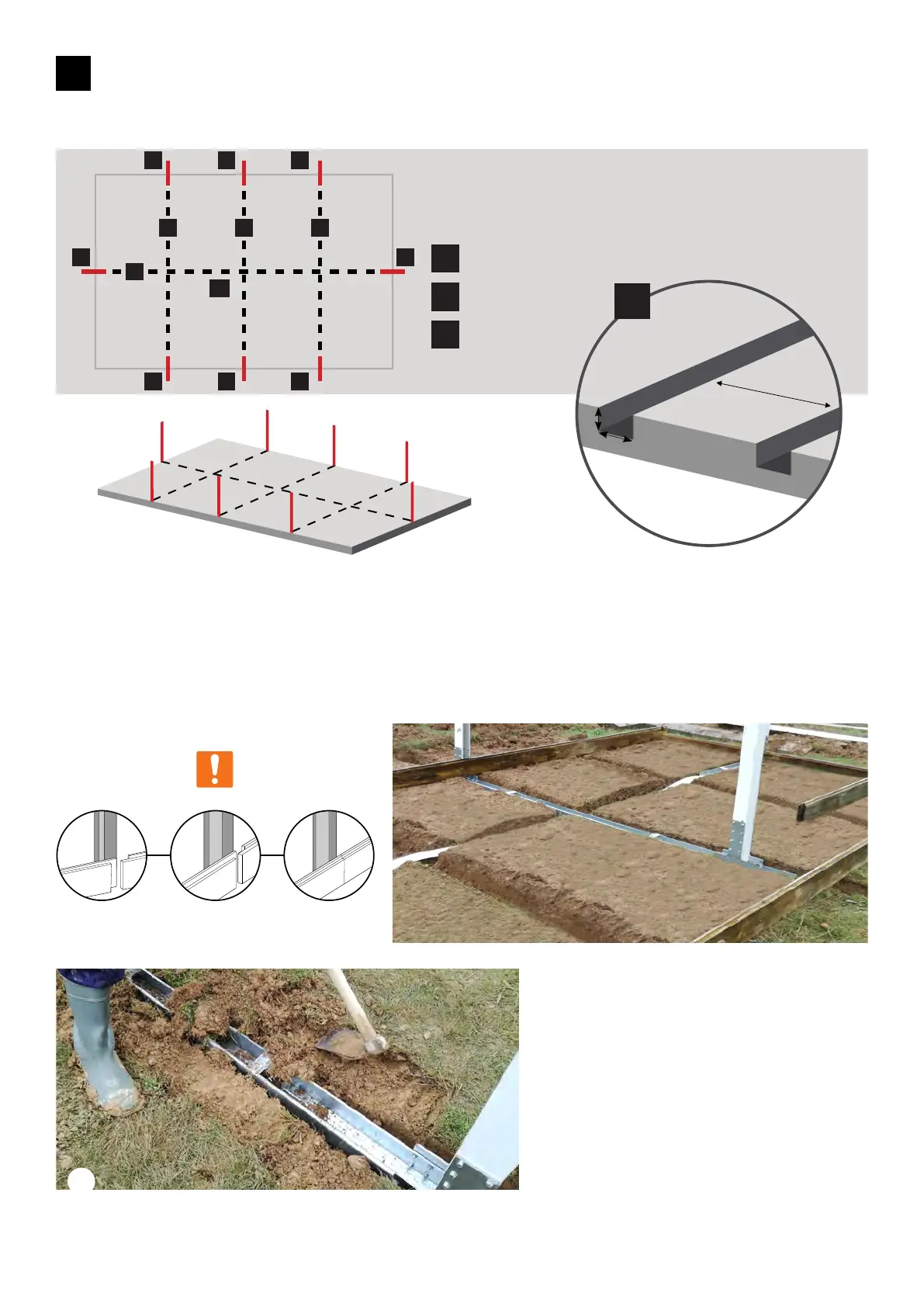

AUSHEBEN DER GRÄBEN (Z) FÜR DIE SÄULEN (C) UND DIE METALLBÄNDER (CN)
Masse der Gräben : ZA= 420cm ZB= 700cm
Abstand zwischen den Gräben: 80cm
420cm
700cm
420cm
700cm
Gräben
Säulen
Metallbänder
Z
ZAZA ZA
ZB
C
CN
C
C
CN
C
C
C
C
C
C
DIREKT AUF UNBEFESTIGETEM UNTERGRUND AUFSTELLE
A
15cm
20cm
80cm
Z
WICHTIG: Beim Ausheben der Gräben
muss auch der rechteckige Platz für die
Unterbringung der Flügel AP vorgesehen
weden. Diese müssen 5 cm in den
Boden versenkt und mit den jeweiligen.
Querleisten PG quer fixiert werden (*).
Die gesamte Tragekonstruktion (Säulen,
Innenkonstruktion, Querleisten) muss
vollkommen waagerecht ausgerichtet sein.
(*)
