GRE Mango - Page 76

76

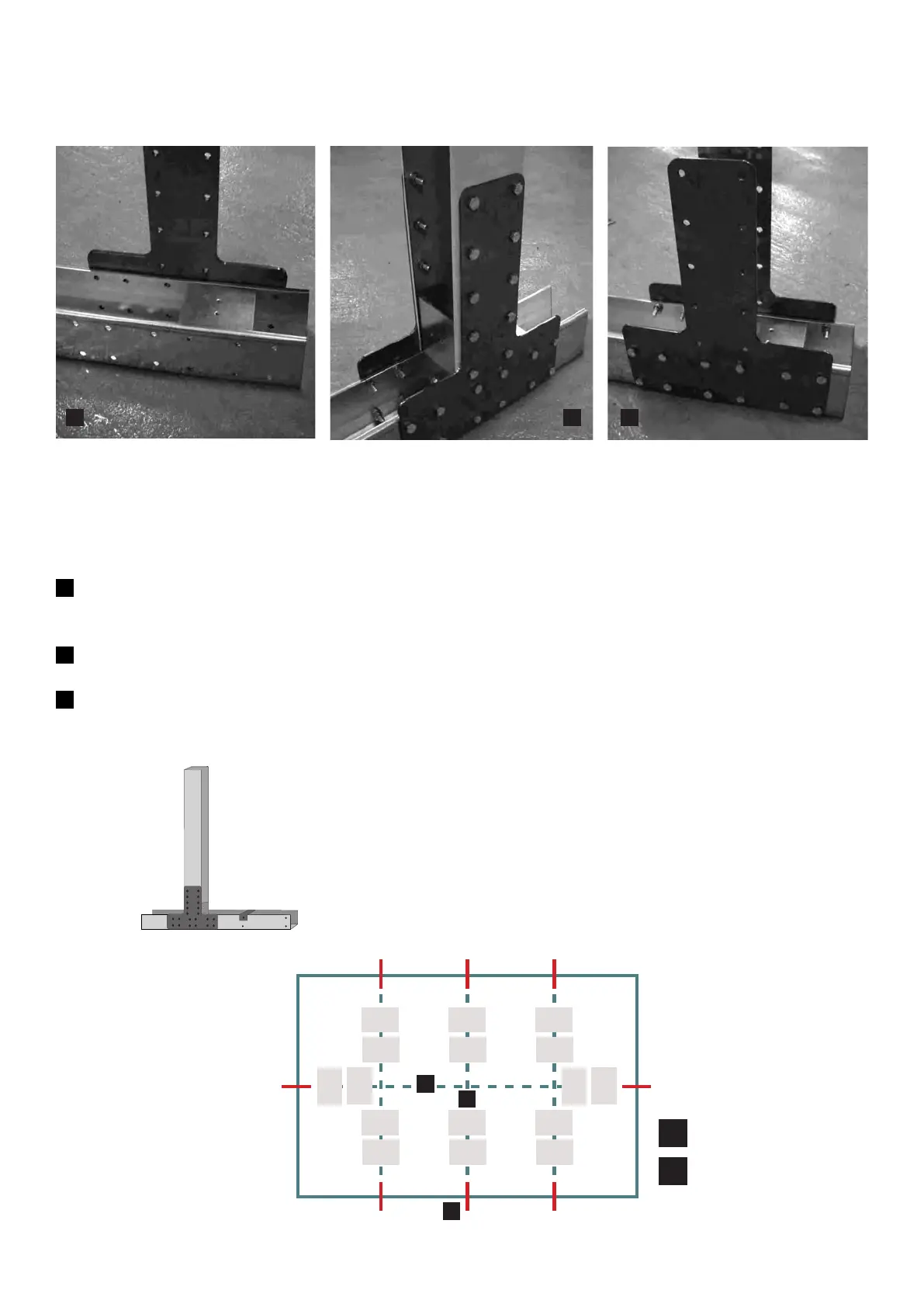

• Die 2 Säulen mithilfe der Schrauben TV mit den Teilen 1PV1335 + 1 PG + 4PEAO verschrauben.
HINWEIS: DIE MUTTERN SOLLTEN STETS AN DER INNENSEITE SITZEN. DER GESAMTE ARBEITSABLAUF
MUSS (VOR DEM AUSHEBEN DER GRÄBEN) AUF EBENEM, FESTEM UNTERGRUND ERFOLGEN. IN EINEM
EBENEN, GERÄUMIGEN BEREICH LÄSST SICH DER ZUSAMMENBAU DER TEILE LEICHTER BEWERKSTELLIGEN.
1
Positionieren Sie das Teil PEU2 so, dass die vier offenen seitlichen Bohrungen mit der zweiten und dritten Linie der
Bohrungen der Querleiste PG übereinstimmen (siehe Diagramm 1b) und dass die Seite mit zwei Bohrungen nach oben
zeigt. Verschrauben Sie nach dem Einlegen der Teile PEAO die Schrauben TV.
2
Schrauben Sie mithilfe der Schrauben TV und eines 13er-Schlüssels an jeder Seite der Querleiste PG zwei Teile PEAO
an.
3
Das andere Teil PEU2 unten an der Säule PV1185 positionieren. Nun die Säule PV1335 mithilfe der Schrauben TV durch
die PEAO an der Querleiste PG befestigen.
MONTAGE DER SÄULEN
2 31
1x =
1 PV1335 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Be-
tonpfeiler
Säulen
Y
C
C
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP AP
AP AP
700cm
Y
B
420cm
YA
