VERBINDUNG DER
QUERLEISTEN UND SÄULEN
AP
TM640
x2
PG
WICHTIG:
Bitte in dieser Reihenfolge anbringen:

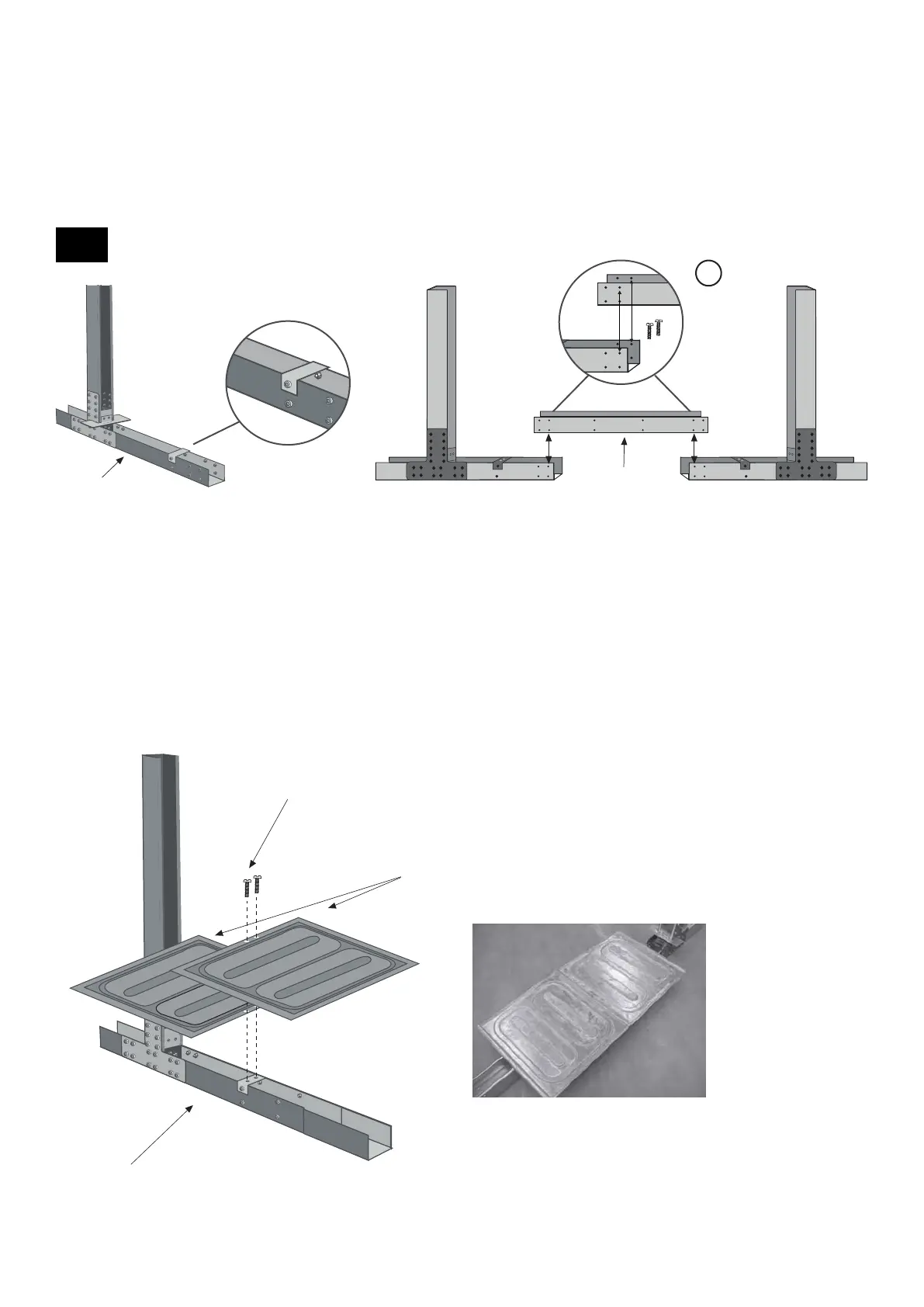

1- Metallriemen (x1A) längs anbringen, sodass er am Boden der Vertiefung aufliegt.
2- Bringen Sie die anderen 3 Komponenten (3B) wie im Plan gezeigt, an. Nehmen Sie einen Querbalken wie Teil E und
befestigen Sie ihn mit den Schrauben TV an Querbalken TG. Bringen Sie abschließend den anderen Querbalken PG am
bereits montierten Pfeiler PV1335 an.
NOTA : parmi les traverses PG, il y
a seulement une barre (Pièce E).
Zur Befestigung von Teil PG an Teil E:
Die Öffnungen am Rand von Teil PG müssen mit den
inneren (zweite Linie) an Teil E übereinstimmen.
