99
x3A
PG
E
*

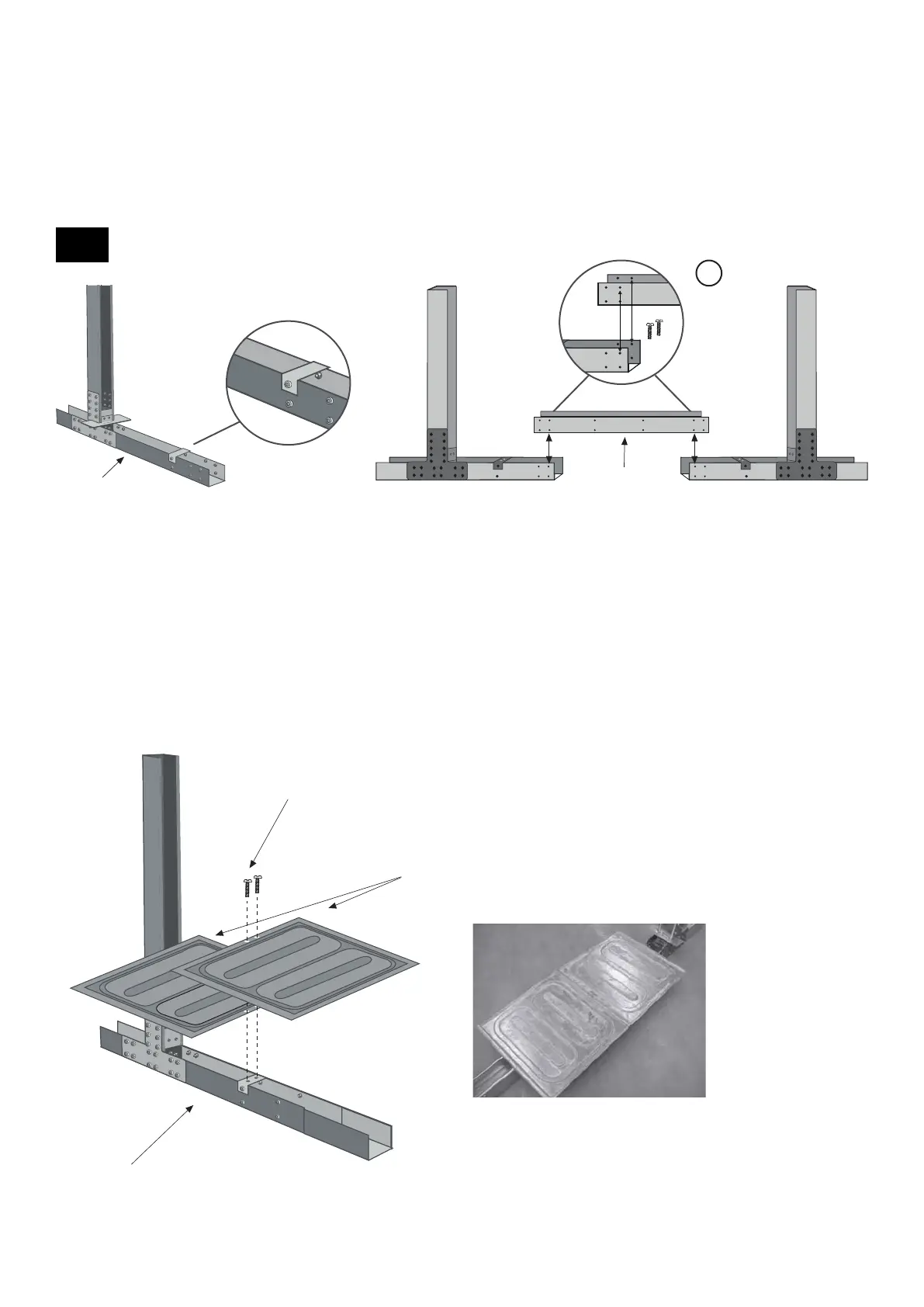

MONTAGEM DAS TRAVESSAS
E DAS COLUNAS
AP
TM640
x2
PG
IMPORTANTE:
Colocar os componentes pela seguinte ordem:
1- Cinta metálica (x1A) longitudinalmente, de modo a que a mesma fique apoiada no fundo da vala.
2- Situar os outros três elementos (3B) tal como se indica no plano.
• Colher uma travessa similar à peça E e fixá-la à travessa PG com os parafusos TV.
• Por último, colocar a outra travessa PG com a coluna PV1335 previamente instalada.
NOTA: entre as travessas PG
existe apenas uma barra (peça E)
Para montar o componente PG com o componente E:
Fazer coincidir os orifícios situados na extremidade da
peça PG com os orifícios situados no interior (segunda
linha) da peça E.
