60

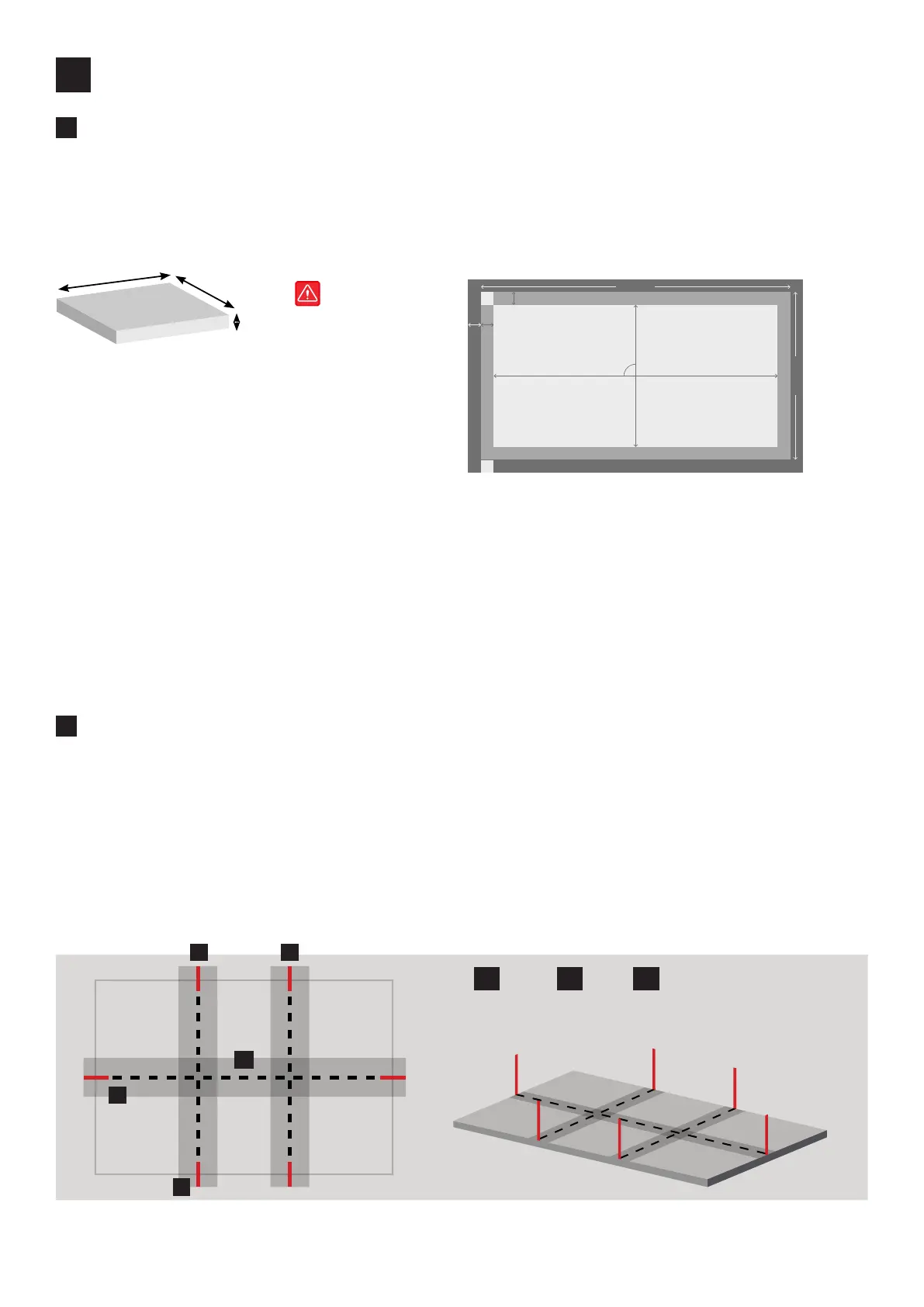

El suelo deberá ser perfectamente horizontal y plano.
Trace ligeramente una superficie rectangular según las medidas indicadas en la tabla.
Antes de verter el hormigón, deberá nivelar a la perfección el sistema estructural (columnas y estructura interior, vigas),
La distancia entre los centros de las columnas es de 1400 mm.
Una vez construida la estructura, puede colocar el armado sobre ella.
Asegúrese de que la estructura está bien fijada para evitar que se mueva al verter el hormigón. La base de la estructura debe quedar
completamente cubierta, con 2 cm de hormigón sobre la base de PEAO.
Si va a realizar una losa de hormigon, no debe instalar las aletas (AP)
B1
INSTALACIÓN DE LA PISCINA SOBRE UN SUELO DE HORMIGÓN
Importante:
en caso de que se trate de terreno no estabilizado, se recomienda la construcción de una losa de hormigón
el lugar del lecho de arena.
La losa deberá estar perfectamente alisada y suavizada, para evitar cualquier imperfección.
L
l.
H
Le recomendamos que
acuda a un profesional para
la construcción de la losa.
1- Zona periférica
2- Losa de hormigón
La losa de hormigón no está incluida.
Dosificado 350 kg/m3 (normalizado tipo C125 430)
Ref. 7900962
L: 5,22 x A: 3,72 x AL: 0,15 m = 2,91 m
3
de hormigón.
B
MONTAJE SOBRE HORMIGÓN
B2
INSTALACIÓN SOBRE TRAVERSAS DE HORMIGÓN
Siempre y cuando el terreno sea estable, la losa de hormigón se puede sustituir por unas traversas de hormigón. De
esta manera, no será necesario construir la losa de hormigón completa como se indica en punto B1. Usted tardará menos
tiempo en construir las traversas y ahorrará una gran cantidad de hormigón. Si no está seguro de la estabilidad de su
terreno, le recomendamos que por seguridad realice la losa de hormigón completa.
Dos traversas en el centro de su piscina a una distancia de (90cm) y una traversa perpendicular. La última traversa es la
más larga ya que se sitúa en el sentido longitudinal de su piscina.
350cm
500cm
C.Metalica Columnas
Traversas
YAYA
YB
CN
CN C Y
C
1
2
2320mm
3820mm
70cm
90º
70
cm
50
cm
5220mm
3720mm
