SUR UN SOL EN BETÓN
Le sol devra être parfaitement plat et horizontal.
- Creusez légèrement une surface sous forme de rectangle, selon les mesures indiquées sur le tableau.
- Avant de verser le béton, vous devrez placer le système structurel parfaitement nivelé (colonnes et structure intérieure,
poutres).
- La distance entre le centre des colonnes est de 1400 mm.
- Après avoir placé la structure, vous pourrez placer dessus le treillis.
- Assurez-vous d’immobiliser correctement la structure pour qu’elle ne se déplace pas au moment de verser le béton.
Vous devez complètement cacher la base de la structure ( avec 2 cm de béton sur la base de la pièce PEAO ).
Si vous allez réaliser une dalle en béton, vous ne devrez pas installer les ailettes (AP).
B
L
l.
H
B1
INSTALLATION DE LA PISCINE SUR UN SOL EN BÉTON
Important:
En cas de sol non stabilisé, la réalisation d´une dalle béton en remplacement du lit de sable est recommandé.
Votre dalle devra être parfaitement talochée ou lissée car le moindre défaut peut être visible.
Nous vous recommandons de faire
appel à un professionnel pour la
réalisation de votre dalle.
1- Zone périphérique
2- Dalle béton
Dalle béton non incluse.
Dosée à 350 kg/m
3
(norme type C125 430)
Ref. 7900962
L: 5,22 x l.: 3,72 x H: 0,15 m - 2,91 m
3
de betón.
B2

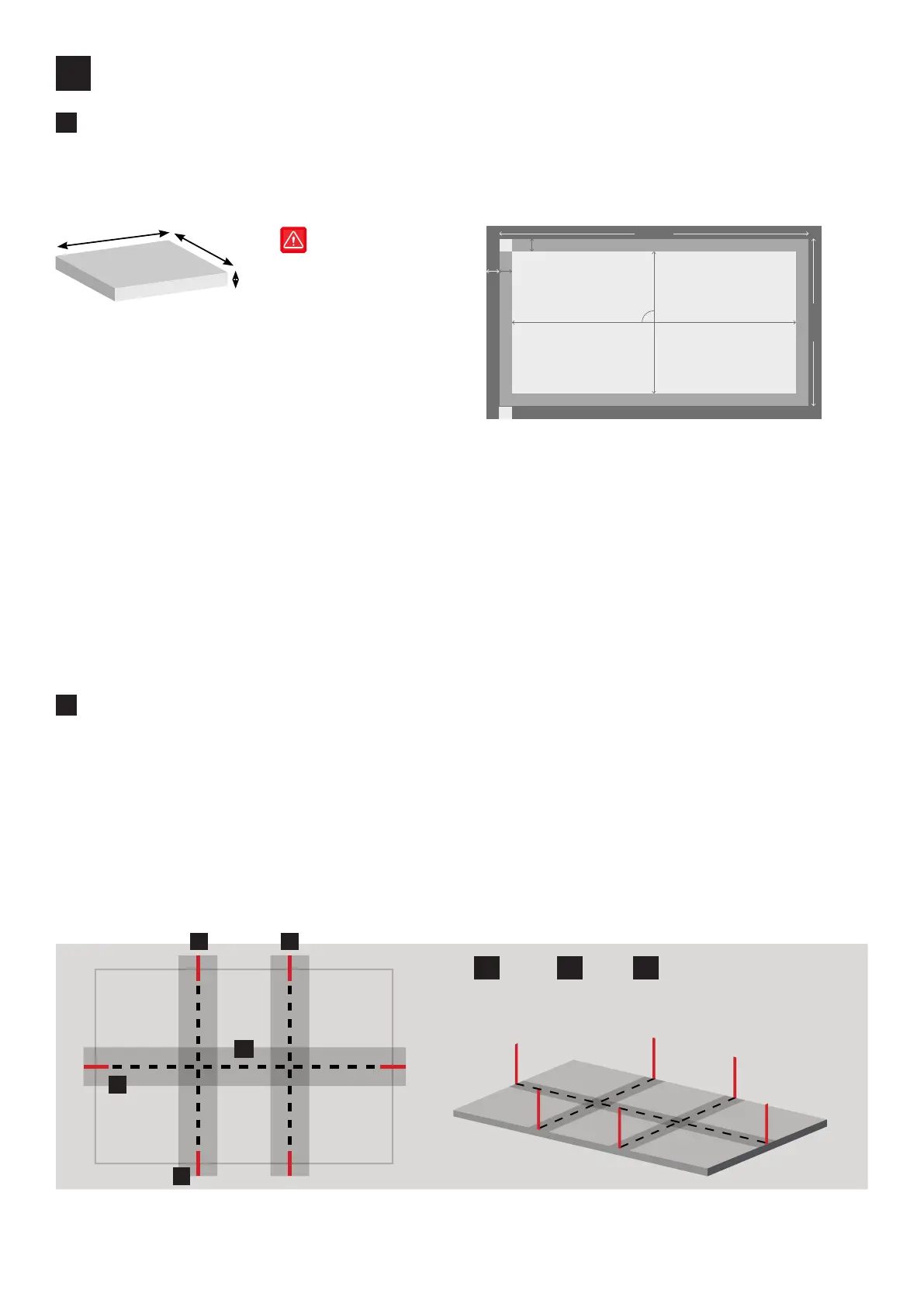

INSTALLATION SUR DES TRAVERSES EN BÉTON
À condition que le terrain soit stable, la dalle de béton peut être remplacée par des traverses en béton. Il sera ainsi inutile
de construire la dalle de béton complète comme indiqué au point B1. Les traverses seront construites plus rapidement et
une grande quantité de béton sera économisée. En cas de doute sur la stabilité du terrain, il est recommandé de réaliser
une dalle de béton complète pour des raisons de sécurité.
Deux traverses au centre de la piscine à une distance de (90cm) et une traverse perpendiculaire. La dernière traverse est
la plus longue car elle installée dans le sens de la longueur de la piscine.
350cm
500cm
Sangle
Metallique
Colonnes
Traverses
YAYA
YB
CN
CN C Y
C
1
2
2320mm
3820mm
70cm
90º
70
cm
50
cm
5220mm
3720mm
