74
- Der Boden muss vollkommen waagerecht und eben sein.
- Skizzieren Sie eine rechteckige Fläche mit den in der Tabelle angegebenen Maßen vor.
- Vor dem Vergießen des Betons muss die Tragekonstruktion (Säulen, Innenkonstruktion, Querleisten) vollkommen
waagerecht ausgerichtet werden.
- Zwischen den Säulenmittelpunkten besteht ein Abstand von 1400 mm.
- Nach dem Aufbau der Konstruktion kann um sie herum der Stahlbeton vergossen werden.
- Achten Sie darauf, dass die Konstruktion sicher befestigt ist, damit sie sich beim Betonvergießen nicht bewegt. Der
untere Teil der Konstruktion muss vollständig mit Beton (2 cm Beton auf der PEAO-Basis) bedeckt sein.
Bei Guss einer Betonplatte werden die Flügel (AP) nicht montiert.
B
LÄNGE
BREITE
HÖHE
B1

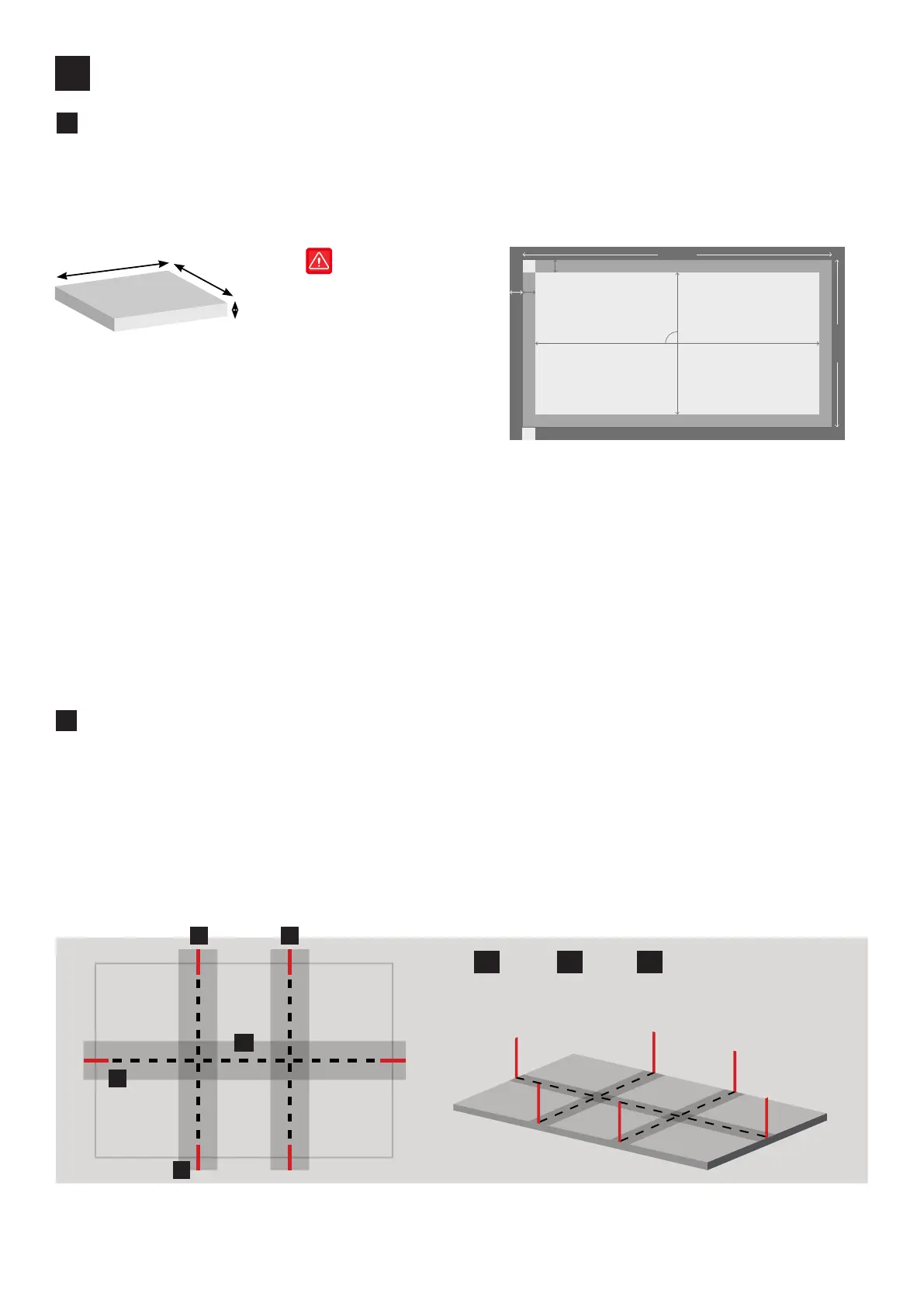

AUFSTELLEN DES BECKENS AUF BETONUNTERGRUND
Wichtig:
Sollte es sich um nicht stabilisierten Boden halten, ist der Bau einer Betonplatte anstelle eines Sandbetts
empfehlenswert.
Die Fliese solte ganzheitlich geebnet und geglättet sein, damit jeder Fehler vermieden werden kann.
Die Betonplatte ist nicht im Lieferumfang enthalten.
Dosiert 350 kg/m
3
(standardisiert Typ C125 430)
Ref. 7900962 LÄNGE: 5,22 x BREITE: 3,72 x HÖHE: 0,15 m = 2,91 m
3
Beton.
Wir empfehlen Ihnen, sich für den
Bau der Platte an einen Fachmann
zu wenden.
1- Randbereich
2- Betonplatte
AUF BETONUNTERGRUND
B2
ANBRINGUNG AUF BETONPFEILERN
Bei stabilem Untergrund können Betonpfeiler gebaut werden. Dadurch muss die unter B1 gezeigte Betonkonstruktion
nicht komplett errichtet werden. Die Betonpfeiler sind schneller errichtet und Sie sparen jede Menge Beton. Falls Sie sich
bezüglich der Stabilität des Untergrunds nicht sicher sind, empfehlen wir die Verwendung der kompletten Betonplatte.
Zwei Pfeiler in der Mitte Ihres Schwimmbeckens im Abstand von (90cm) und ein senkrechter Pfeiler. Der letzte Pfeiler ist
der längste und muss an der Längsseite des Schwimmbeckens angebracht werden.
350cm
500cm
Metallbänder Säulen
Betonpfeiler
YAYA
YB
CN
CN C Y
C
1
2
2320mm
3820mm
70cm
90º
70
cm
50
cm
5220mm
3720mm
