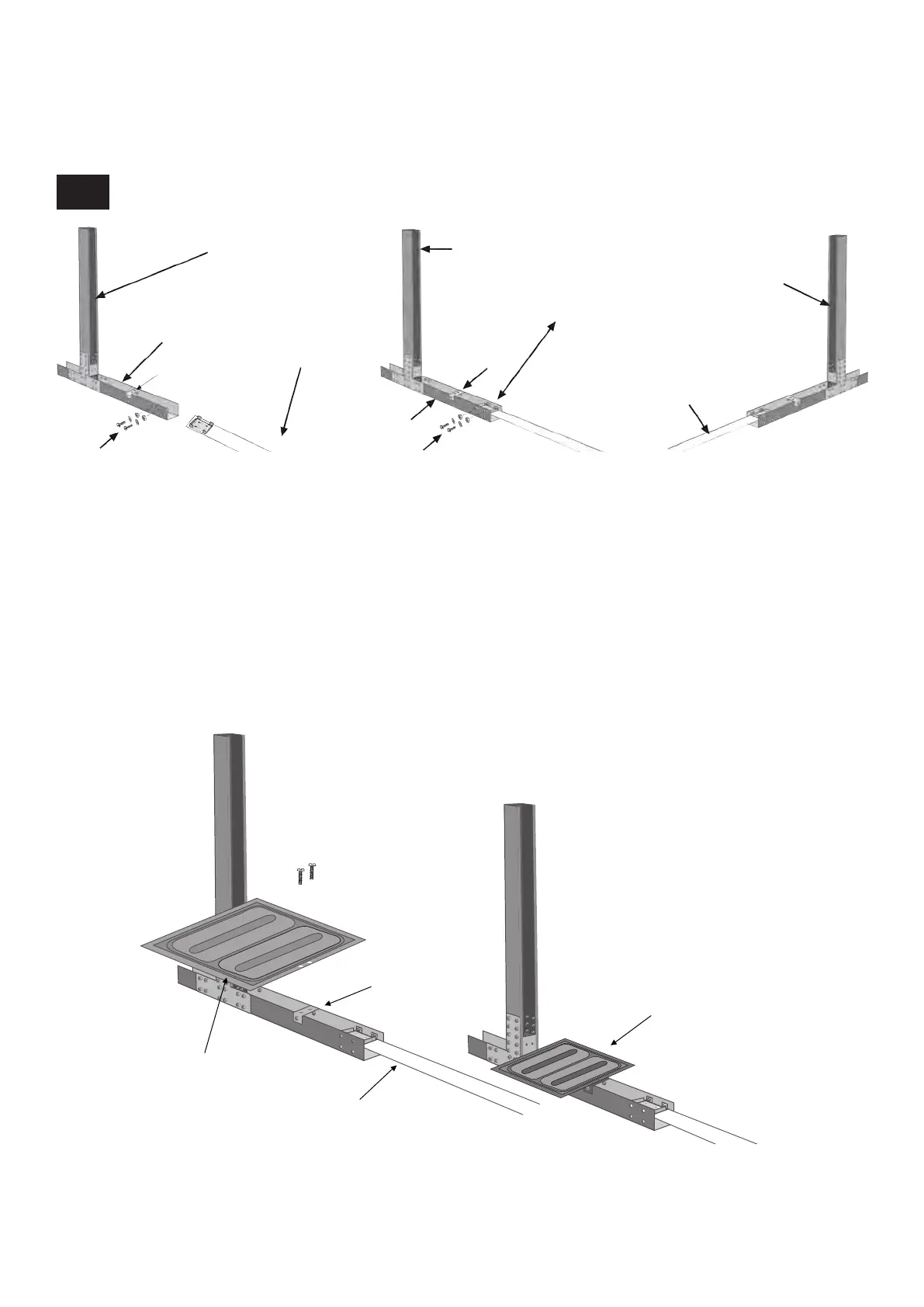

Positionieren Sie den Flügel AP so, dass seine beiden Bohrungen mit denen des Teils PEU übereinstimmen.
ANBRINGUNG
DER METALLBÄNDER
ANBRINGUNG DER METALLBÄNDER (CN) AN DEN SÄULEN (C)
• Schrauben Sie das Teil PEU mit zwei Bohrungen oben in der Mitte der Querleiste PG an
• Schrauben Sie mithilfe der vier Schrauben TM6 und der beiden Muttern TM69 jeweils das Ende der einzelnen
Metallbänder (CN) an die beiden oberen Bohrungen am Ende de Querleiste PG an. Fest anziehen. Diesen Vorgang mit
allen Metallbändern (CN) wiederholen (Anzahl je nach Schwimmbeckenmodell unterschiedlich).
• Abschließend die entsprechenden beiden anderen Enden an die Querleiste PG der Säule C (PV1135) anschrauben.
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B
AP
AP
TM640
x2
CN
PG
PV1135
PV1135
PV1135
WICHTIG:
Bitte in dieser Reihenfolge anbringen:
1- Metallriemen (x1A) längs anbringen, sodass er am Boden der Vertiefung aufliegt.
2- Bringen Sie die anderen 2 Komponenten (x2B) wie im Plan gezeigt, an.
