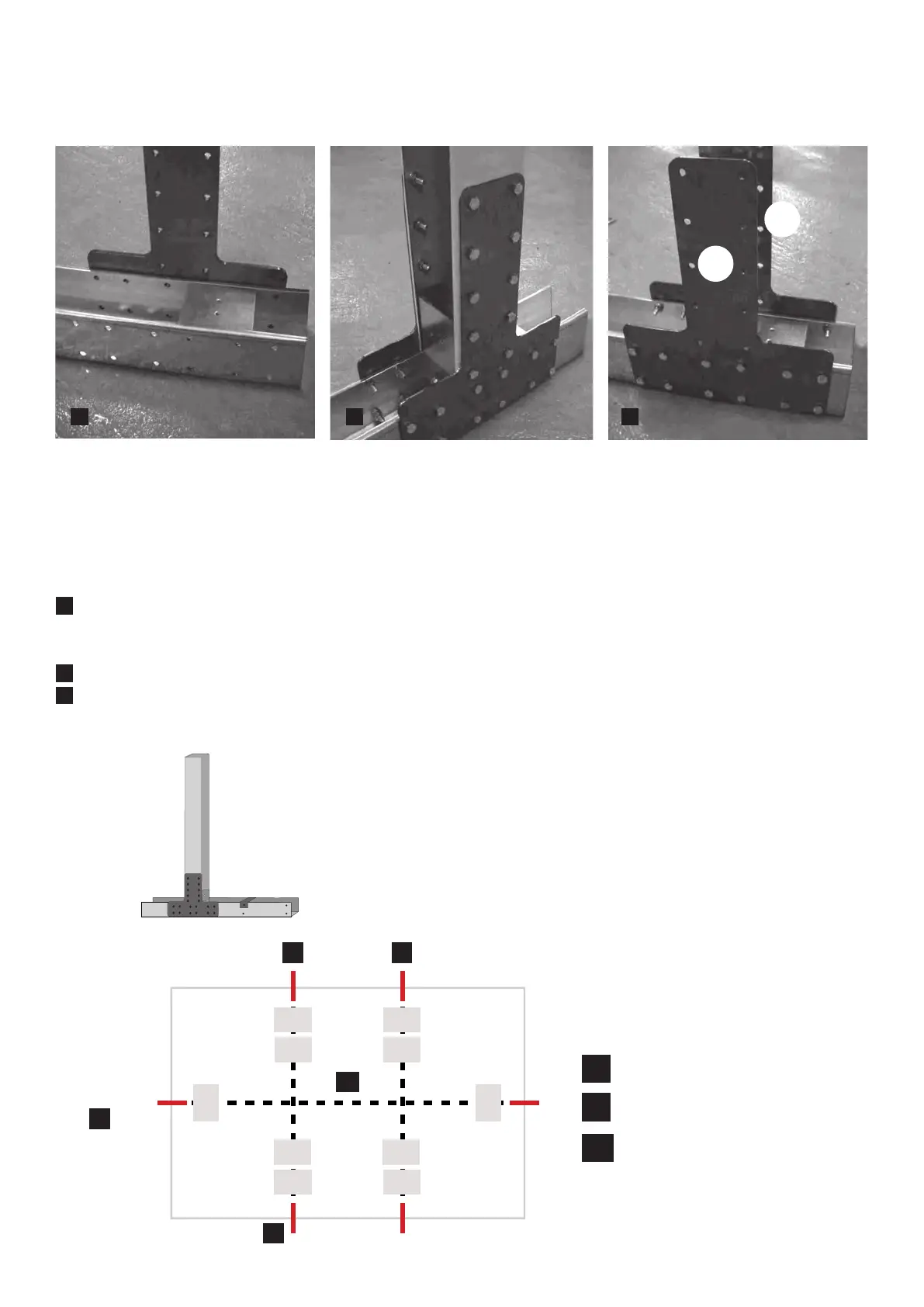

• Monte as seis colunas com as peças 1PV1135 + 1 PG + 4PEAO com a ajuda dos parafusos TV.
NOTA: AS PORCAS DEVE SER COLOCADAS SEMPRE NA PARTE INTERIOR. TODO O PROCEDIMENTO DEVE
SER EFETUADO NUM PISO FIRME E NIVELADO ANTES DE ESCAVAR AS VALAS. PARA QUE SEJA MAIS
CONFORTÁVEL, É IMPORTANTE MONTAR AS PEÇAS NUM ESPAÇO AMPLO E NIVELADO.
1
Coloque a peça PEU2 de forma que os quatro orifícios abertos nos lados coincidam com a segunda e a terceira linha
de orifícios do PG (ver esquema 1b) e que o lado em que haja dois orifícios fique na parte superior. Aparafuse os TV quando
tenha colocado as peças PEAO.
2
Aparafuse duas peças PEAO em cada lado da travessa PG, por meio dos parafusos TV e da chave n.º 13.
3
Coloque a outra peça PEU2 sobre a parte inferior de PV1135. Fixe a coluna PV1135 à travessa PG por meio dos
parafusos TV através dos PEAO.
MONTAGEM DAS COLUNAS
1x =
1 PV1135 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Z
C
CN
Escavaçao das valas
Colunas
Correias metálicas
334cm
483cm
ZAZA
ZB
CN
C
AP
AP
AP
AP
AP
AP
AP
AP
AP AP
