MONTAGEM DAS TRAVESSAS
E DAS COLUNAS

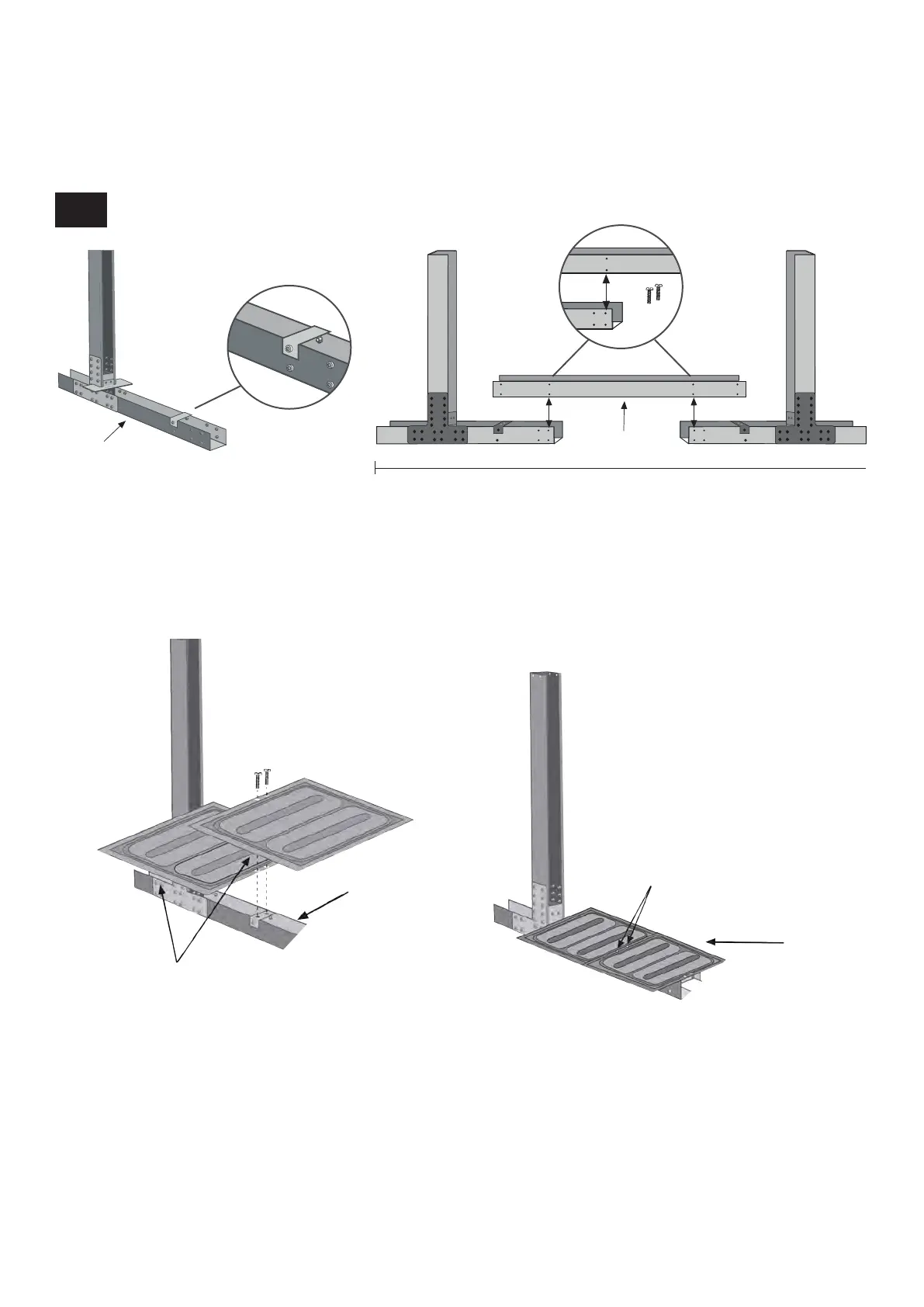

• Pegue numa travessa de tipo Peça E e fixe-a à travessa PG e dos parafusos TV.
NOTA: entre as travessas PG só há uma travessa (Peça E).
Coloque a mola AP de forma a coincidirem os seus dois orifícios com os dois da peça PEU (a mais próxima da peça
PV1135). Em seguida, coloque a outra mola AP e fixe-as com dois parafusos TM640 (coloque as molas AP após ter
introduzido os suportes na vala preparada anteriormente).
x2A
PG
E
±3280
AP
AP x2
TM640
x2
CN
PG
TM640
x2
