101449
Installations
und
Gebrauchshandbuch
38
4.3 Stromversorgung der Elektrode:
Schließen Sie das dafür vorgesehenen Kabel an.
Ziehen Sie die Kontaktmuttern fest an. Schlecht
festgezogene Anschlüsse können zu
Überhitzungen führen.
Reicht das mit dem Gerät mitgelieferte Kabel nicht
aus, muss der Kabelquerschnitt der Lange
angepasst werden. Die Anschlüsse müssen
geschützt werden und dem verwendetem
Kabelquerschnitt entsprechen.
Der elektrische Anschluss muss von einem
qualifizierten Fachmann und konform der Norm
NFC15-100 (Ausgabe 2002) erfolgen.

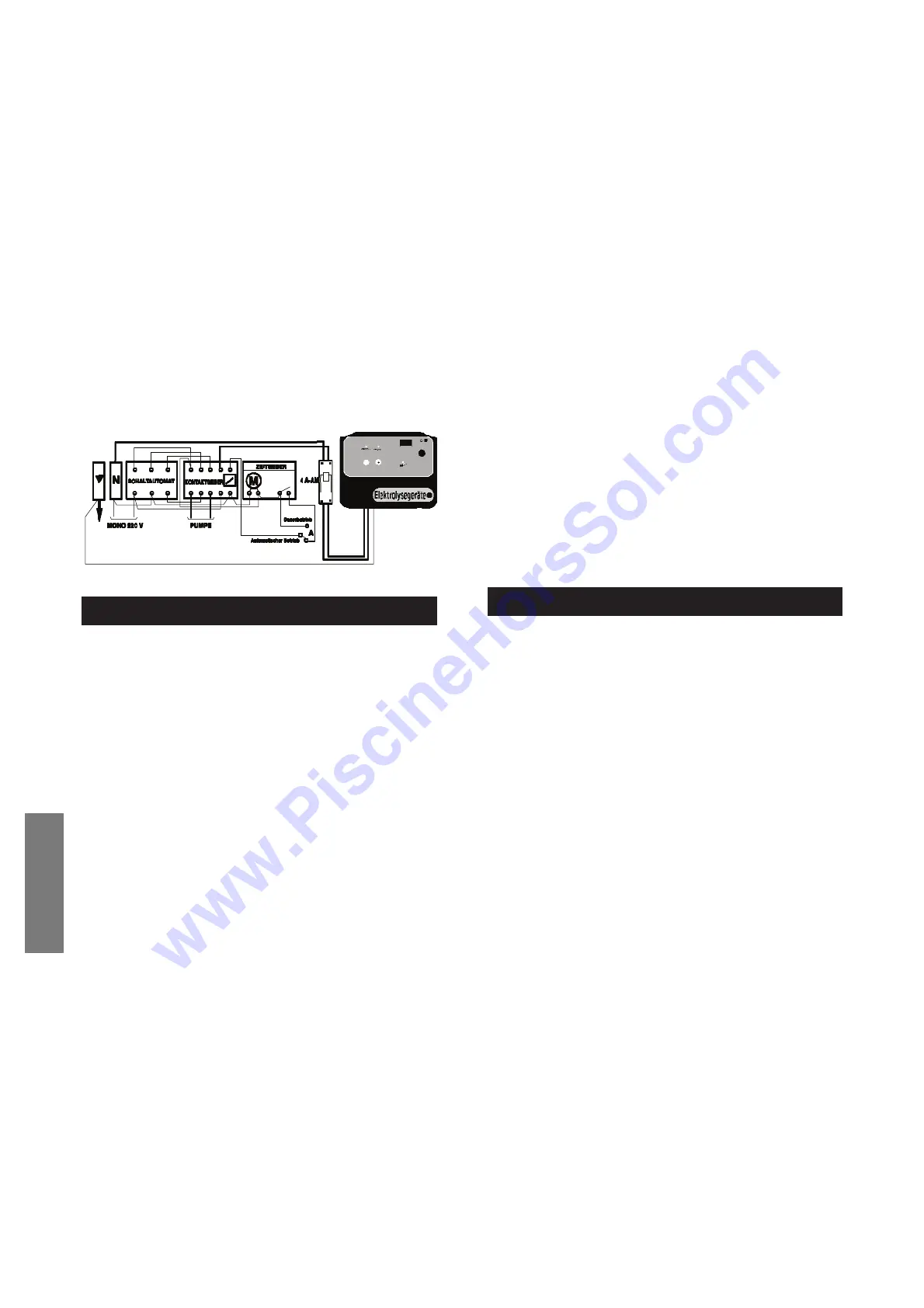

4.4 Elektrisches Anschlussschema
(Beispiel):
5. Inbetriebnahme
5.1 Stabilisator
Bei starker Hitze sollte dem Wasser 10 bis 20
g/m3 Stabilisator beigemengt werden, um das
Verdampfen von Chlor zu verhindern und die
Korrosion zu verringern.
Maximalgehalt: 50 g/m3
ACHTUNG:
E i n z u N I E D R I G E R Stabilisatorgehalt
verdoppelt den Chlorverbrauch für Ihren Pool.
Ein zu HOHER Stabilisatorgehalt hebt
dahingegen die Chlorwirkung auf!
Wurde der Pool mit Chlorpatronen aufbereitet,
den Stabilisatorgehalt im Wasser messen.
Übersteigt die Konzentration 50 g/m3, vor der
Salzbeigabe einen Teil des Wassers erneuern.
5.2 Salz
Das Salz bei laufender Filteranlage direkt in das
Becken geben. Das Elektrolysegerät nicht
einschalten, bevor das Salz vollständig aufgelöst
ist.
Dosierung:
4 Gramm pro Liter, entspricht 400 kg für 100
m3. Die Dosierung wird mit den mitgelieferten
Teststreifen überprüft.
5.3 Inbetriebnahme
- Den Schalter des Elektrolysegeräts auf „Marche“
stellen, bis zum Erreichen des gewünschten
Gehalts (min. 0,5mg/l) die Chlorproduktion bei
laufender Filteranlage 24/24h auf Maximum
eingestellt lassen.
- Die Filteranlage auf Automatik stellen und
regelmäßig den Chlorgehalt überprüfen.
- Wird der gewünschte Gehalt überschritten, mit
dem Potenziometer nachregeln.
Nach einer Verzögerungszeit wird die Elektrode
automatisch unter Strom gesetzt.
Warten Sie nach der Inbetriebnahme des Geräts
2 Minuten, bevor Sie mit + oder - den
Produktionsstrom einstellen.
- Werkseinstellung:
Modell 30 - 4 A - maximum
Modell 55 - 7 A - maximum
Modell 95 - 10 A - maximum
6. Durchflussdetektor (optional)
Wir empfehlen die Installation eines
Durchflussdetektors in folgenden Fällen:
• die Filterpumpe befindet über dem
Wasserspiegel (Wasserabbruch-Risiko)
• Zelle als Bypass montiert
Funktionsprinzip:
Wird der Durchfluss ungewollt oder wegen einer
Rückspülung unterbrochen, auf jeden Fall wenn
der Wasserdurchfluss weniger als 2,9 m3/h
beträgt, unterbricht der Detektor die
Chlorproduktion.
Installation:
(siehe Schema Abschnitt 3)
Installieren Sie das Anschlussstück (50 oder 63,
anzugeben) vor der Elektrolysezelle und am
Besten an einer waagerechten Leitung.
Richten Sie den auf dem Detektor befindlichen
Pfeil in Fließrichtung aus. An der
Elektrolysesteuerung anschließen.
DEN DETEKTOR NIEMALS IN
ABFLUSSRICHTUNG INSTALLIEREN.
Ein schlecht angebrachter Detektor verhindert die
Chlorproduktion und wird durch eine blinkende 99
angezeigt.
