ENTRETIEN
PLUS DE 30°
ANGLE D’AFFÛTAGE DE LA PLAQUE SUPÉRIEURE
MOINS DE 30°
INCORRECT
ANGLE ARRIÈRE
ANGLE D’AFFÛTAGE DE LA PLAQUE LATÉRALE
CROCHET
LIME PLATE
COUPLEUR DE LIMITEUR DE PROFONDEUR
RENDRE LA FORME
D’ORIGINE EN
ARRONDISSANT
L’AVANT
ANGLE D’AFFÛTAGE DE LA PLAQUE
SUPÉRIEURE

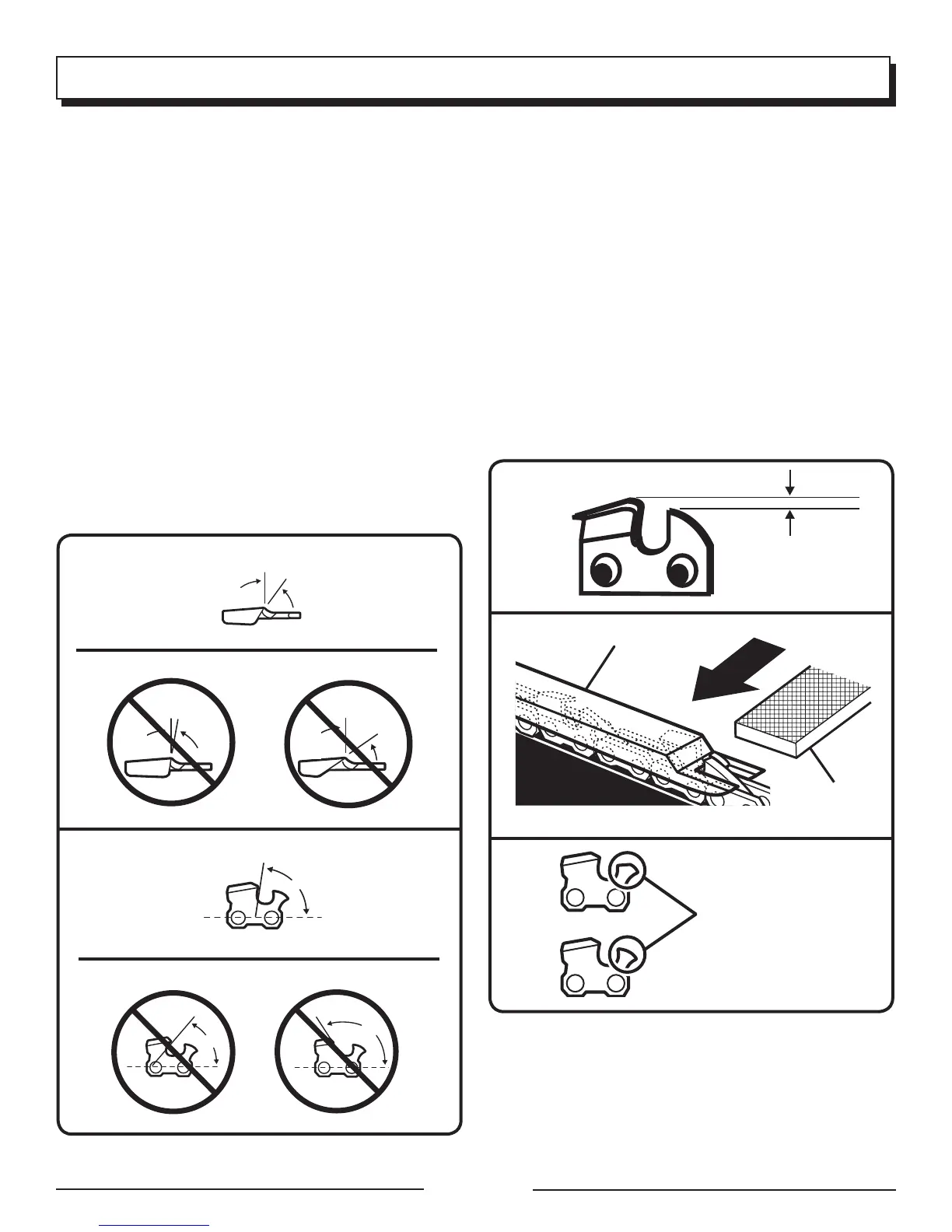

Voir la figure 53.
CORRECT30° − Les porte-limes sont dotés de
repères permettant d’aligner la lime correctement,
de façon à obtenir un angle de plaque supérieure
satisfaisant.
MOINSDE30°−Pourletronçonnage
PLUSDE 30° −Tranchantaminci, s’émousse
rapidement.
ANGLE DE PLAQUE LATÉRALE
Voir la figure 54.
CORRECT80°–Obtenuautomatiquementsiune
lime de diamètre approprié est placée dans le porte-
limes.
CROCHET– « Accroche » le bois et s’émousse
rapidement, ce qui accroît le risque de REBOND.
JEU DU LIMITEUR DE PROFONDEUR
0,6 mm
(0,025 po)
Résulte de l’emploi d’une lime de trop petit diamètre
ou d’une lime tenue trop bas.
ANGLEARRIÈRE–Nécessiteunepressiond’attaque
excessive, causant l’usure prématurée du guide et
de la chaîne. Résulte de l’emploi d’une lime de trop
grand diamètre ou d’une lime tenue trop haut.
MAINTIEN DU JEU DU LIMITEUR DE
PROFONDEUR
Voir les figures 55 à 57.
Le jeu du limiteur de profondeur doit être maintenu à
0,6mm(0,025po).Utiliserunejaugedeprofondeur
pour vérifier le jeu du limiteur.
Vérifier le jeu du limiteur de profondeur lors de
chaqueaffûtagedelachaîne.
INCORRECT
Fig.53
30°
CORRECT
Fig.54
80°
CORRECT
Fig.56
Fig.57
Fig.55
