Page 32
 Engager le tenon de verrouillage dans le fente à
évidement du guide.
 Serrerlavisdemontageaveclacléjusqu’àceque
sa tête fasse contact.
 Unefoisquelatêteestencontact,donner3/4de
tour supplémentaire.
ENTRETIEN DE LA GARDE
SAFE-T-TIP
®
Voir les figures 59 et 60.
ATTENTION :
S’assurer que la chaîne s’est immobilisée avant
d’entreprendre tout travail sur la scie.
ENTRETIEN
■Utiliserunelimeplateetuncoupleurpourlimertous
leslimiteursdeprofondeuruniformément.Utiliser
un coupleur de limiteur de 0,6 mm (0,025 po).
Après avoir abaissé chaque limiteur de profondeur,
lui rendre sa forme d’origine en arrondissant
l’avant. Veiller à ne pas endommager les maillons
d’entraînement adjacents avec le bord de la lime.
■Les limiteurs de profondeur doivent être ajustés
avec la lime plate, dans le sens dans lequel les
dentsadjacentesontétéaffûtéesaveclalimeronde.
Veiller à ne pas toucher la face de la gouge avec
la lime plate lors de l’ajustement des limiteurs de
profondeur.
ENTRETIEN DU GUIDE
Voir la figure 58.
ATTENTION :
S’assurer que la chaîne s’est immobilisée avant
d’entreprendre tout travail sur la scie.
Après chaque semaine d’utilisation, inverser le guide
sur la chaîne, afin de répartir l’usure et d’obtenir une
vie utile maximum du guide. Le guide doit être nettoyé
après chaque journée d’utilisation et inspecté en vue
d’usure ou de dommage.
Les amincissements et ébarbures sur les rails du guide
font partie de l’usure normale. Ces défauts doivent être
limés dès qu’ils apparaissent.
Un guide présentant l’un ou plusieurs des défauts
ci-dessous doit être remplacé.
Usuredel’intérieurdesrailspermettantàlachaîne
de se coucher sur le côté
Guide tordu
Rails fêlés ou brisés
Rails écartés
En outre lubrifier les barres du guide doté d’un pignon
d’extrémité chaque semaine. Injecter la graisse dans le
trou de lubrification, à l’aide d’une seringue, une fois par
semaine. Retourner le guide et s’assurer que les trous
de lubrification et la rainure de chaîne sont propres.
INSTALLATION DE LA GARDE
SAFE-T-TIP
®
Voir les figures 59 et 60.
 Arrêter le moteur et débrancher le fil de la bougie.
Installer la gardeSAFE-T-TIP
®
sur l’extrémité du
guide.
TROU DE
LUBRIFICATION
VIS DE MONTAGE
SERRER DE
3/4 DE TOUR

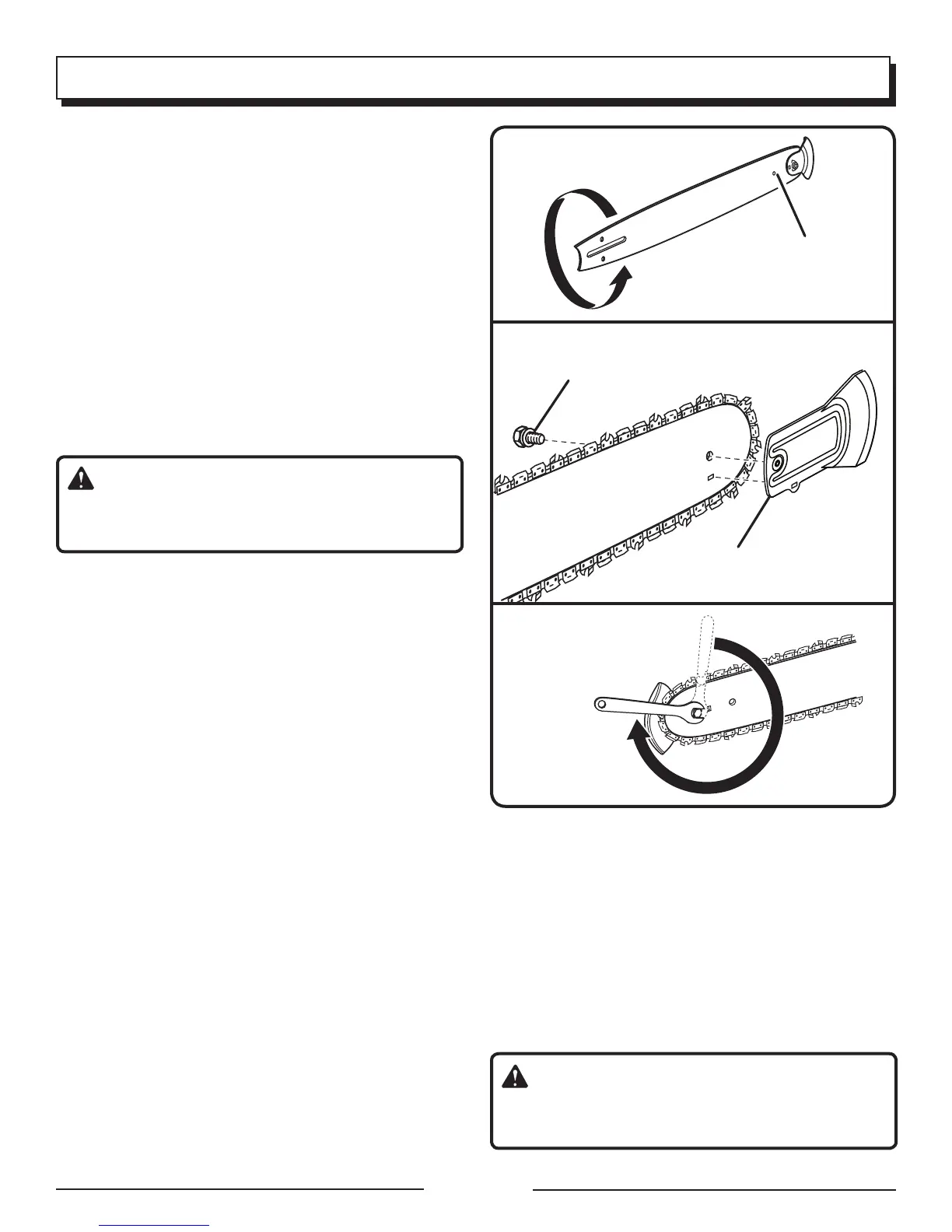

Fig.58
SAFE-T-TIP
®
Fig.59
Fig.60
