59
IT

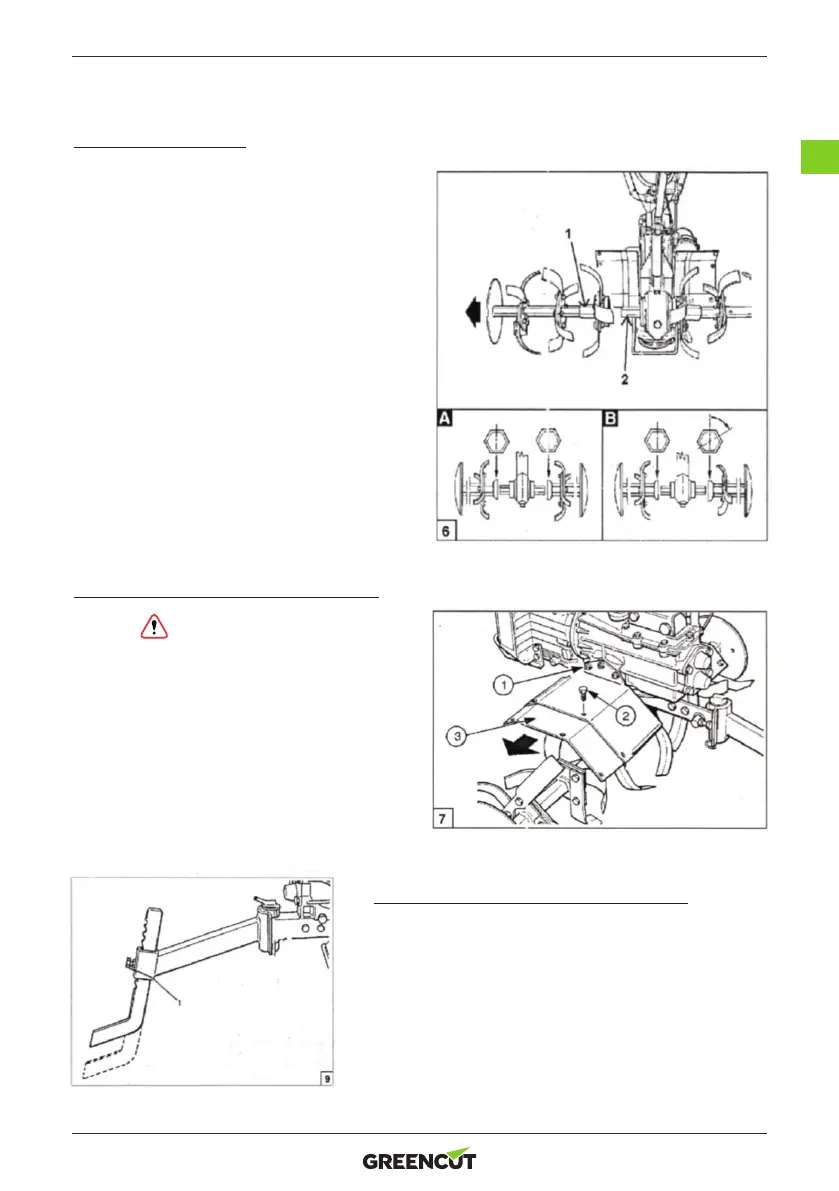

MONTAGGIO DELLE FRESE
L’asse porta fresa è composto di forma esagonale per
permettere un’installazione rapida delle lame o altri accessori.
Procedere come segue (vedere la gura 6).
a) Lavare con attenzione le assi delle frese e gli accessori
(2) applicando una minima quantitá di lubricante per
facilitare il montaggio e il futuro smontaggio.
b) Inserire l’asse porta fresa nell’asse porta accessori e
ssarlo attraverso un bullone di ssaggio adeguato
(3) equipaggiato con una pinza a molla;
c) Tenendo presente ciò che segue:
- La parte tagliente della lama deve rimanere
verso la parte anteriore della macchina.
- Quando si lavora sul terreno sabbioso o senza
pietre installare le 2 frese in modo che le lame
si contrappongano, sui due lati della macchina,
collocate sullo stesso asse (dettaglio A).
- Quando si lavora sul terreno pietroso
installare le due frese in modo che le lame si
contrappongano, sui due lati della macchina,
per compensarsi a vicenda (dettaglio B).
INSTALLAZIONE DEI PARAFANGHI PROTETTORI
ATTENZIONE: L’installazione dei
parafanghi protettivi estesi è una
misura di sicurezza e il suo montaggio
deve essere obbligatorio prima di
utilizzare il motocoltivatore.
a) Montare il parafango sso, se non è installato, con i
tre bulloni di ssaggio (Figura 7, parte 1).
b) Togliere le tre viti e togliere (2) il parafango mobile
(3) del ssaggio, a continuazione ssarlo attraverso
le viti.
REGOLAZIONE DEL LIMITATORE DI PROFONDITÀ
Per ottenere un lavoro ottimo e un corretto avanzamento del
motocoltivatore regolare lo sperone secondo il modo indicato a
continuazione (vedere gura 9):
a) Regolazione per un terreno duro: allentare la vite (1) e alzare
lo sperone in modo che il peso controbilanci il peso del
motocoltivatore.
b) Regolazione per suoli blandi: allentare la vita (1) e abbassare
lo sperone per trasferire il peso del motocoltivatore sulle lame.
