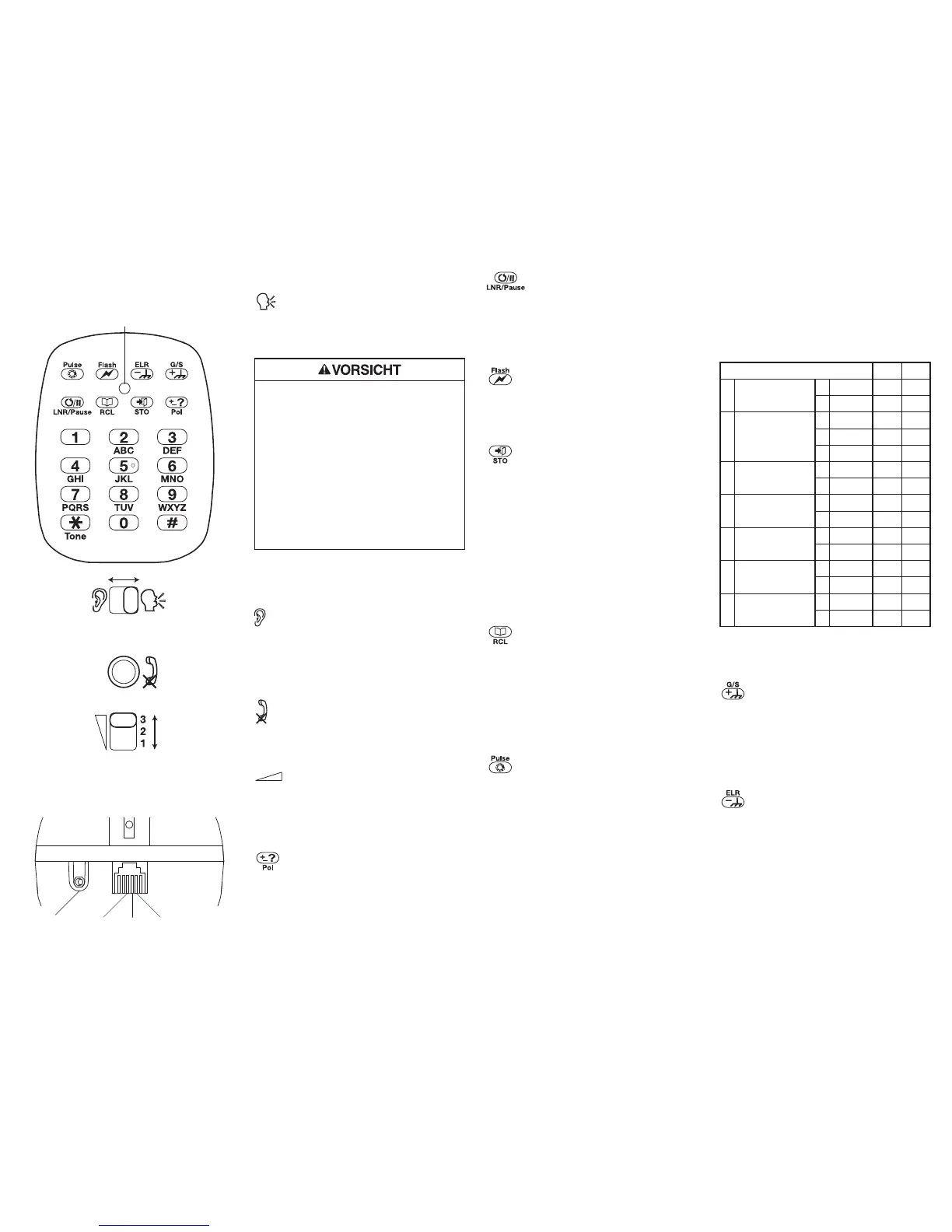

MONITOR / TALK-
(ÜBERWACHEN/SPRECHEN-) Schalter
Polaritäts-LED
MUTE- (STUMM-) Taste
Lautstärkeregler
Bedienung
Talk-Modus (Sprechmodus)
Den Schalter auf TALK (SPRECHEN) schieben, um den Hörer
abzunehmen (Verbindung wird hergestellt).
Dieses Gerät ist nur zum Anschluss an TNV3-
Netzspannungen bestimmt. Dieses Gerät darf nur in
standardmäßigen analogen Telekommunikationsnetzen
verwendet werden. Wird dieses Gerät versehentlich
an ein Netz mit Überspannung angeschlossen, führt es
folgende Selbstschutzmaßnahmen durch:
•Überstromschutz und Spannung bis zu 90 V DC:
Wiederholtes Klicken und/oder Piepton hörbar in
Hörmuschel bei bestehender Störung.
•90 V bis 180 V: Kontinuierliches Klingen hörbar.
Das Gerät so schnell wie möglich trennen, da es
sonst beschädigt werden kann.
Ein Anschluss an Spannungen über 200 V DC kann das
Gerät dauerhaft beschädigen.
Den Regler auf MONITOR (ÜBERWACHEN) schieben, um den
Hörer aufzulegen (Verbindung wird unterbrochen).
Das TM-500 Prüfgerät ist DSL-kompatibel und kann an einer
DSL-Leitung ohne externen DSL-Filter verwendet werden.
Monitor-Modus (hohe Impedanz)
Den Regler auf MONITOR (ÜBERWACHEN) schieben.
In diesem Modus kann das Gerät über die Leitung gesendete
Audiosignale überwachen. Hierzu muss an der Leitung keine
Spannung anliegen.
Mute (Stumm)
Die Taste MUTE (STUMM) drücken, um die Übertragung
während eines Anrufs zu unterbrechen.
Lautstärke-Regler
(nur für den Talk-Modus [Sprechmodus])
Den Regler auf 1, 2 oder 3 schieben, um im Talk-Modus
(Sprechmodus) die Lautstärke für die Hörmuschel optimal
einzustellen.
Polaritätstest
Pol drücken und dabei die Polaritäts-LED beobachten. Liegt
eine Spannung an, leuchtet die LED entweder rot oder grün:
•Rote LED: Rote Leitung ist an Tip/A/+Ve angeschlossen.
•Grüne LED: Rote Leitung ist an Ring/B/–Ve angeschlossen.
Während des Klingelns leuchten die beiden LEDs (rot und
grün) abwechselnd auf und können gelblich erscheinen.
Bezeichnungen
Wahlwiederholung und Pause
LNR/Pause sofort nach dem Abnehmen drücken, um die
zuvor gewählte Nummer erneut zu wählen. LNR/Pause im
Speichermodus drücken, um eine 4-sekündige Pause in die
Speichernummer einzufügen. LNR/Pause erneut drücken,
um die Dauer der Pause zu erhöhen.
Flash
Flash drücken, um eine zeitgesteuerte Unterbrechung der
Leitungsverbindung zu erzeugen. Die Einstellungen lauten
100 ms (Standard), 300 ms bzw. 600 ms.
Nummer im Speicher speichern
Es stehen 10 Speicherplätze zur Verfügung, einer unter
jeder Wählziffer (0-9)
Bei Verbindung mit einer Leitung und im Sprechmodus:
1. STO drücken, um den Speichermodus aufzurufen.
2. Die zu speichernde Telefonnummer eingeben.
3. STO und einen Speicherplatz (0–9) drücken, unter dem
die Nummer gespeichert werden soll. Die Nummer wird
unter der ausgewählten Taste gespeichert.
Es können auch
*
, #, Flash oder LNR/Pause im Speicher
abgespeichert werden. Diese Eingaben werden so
wiedergewählt, wie sie eingegeben wurden.
Speicherabruf – In einem Speicherplatz
gespeicherte Nummer wählen
Bei Verbindung mit einer Leitung und im Sprechmodus:
1. RCL drücken.
2. Die Zahl des Speicherplatzes (0–9) drücken. Die unter
dieser Ziffer gespeicherte Nummer wird wiedergewählt.
Es können mehrere Nummern der Reihe nach abgerufen
werden.
Impulswahlverfahren (IWV; Pulse Dialing)
Vor dem Wählen im Sprechmodus Pulse (Impuls) drücken.
Das Impulswahlverfahren wird akustisch durch einen
einzelnen hohen Piepton bestätigt. Das Wahlverfahren wird
automatisch auf Tonwahlverfahren zurückgesetzt, wenn
die Leitung unterbrochen wird oder wenn das Gerät in den
Monitor-Modus (Überwachungsmodus) geschaltet wird.
Gemischte Impuls- und Tonwahl
Das Impulswahlverfahren wie oben beschrieben wählen
und die Impulsziffern wählen.
*
(Tone) drücken und
dann die Tonziffern wählen (die Sterntaste wird nicht
mitgesendet). Diese Nummerfolge wird so wie sie gewählt
wurde im LNR-Speicher gespeichert. Die Wiederwahl
wird im Mischmodus vorgenommen, wenn das Gerät bei
einer Wiederwahl das Impulswahlverfahren anwendet.
Wenn das Tonwahlverfahren ausgewählt ist, werden alle
Ziffern, einschließlich der Sterntaste, im Tonwahlverfahren
gewählt.
Einrichtungsmodus
Im Sprechmodus STO und
*
gleichzeitig drücken. Anhand
der folgenden Tabelle und der Nummerntasten das Gerät
entsprechend den lokalen Anforderungen einrichten.
ETSI USA
1 Impulsrate 1 10 pps @ $
2 20 pps
2 Flash-Dauer 1 100 ms @
2 300 ms
3 600 ms $
3 DTMF-Level 1 Hoch $
2 Niedrig @
4 Öffnen/
Schließen-Verhältnis
1 60/40 @ $
2 67/33
5 Sendelevel 1 Hoch $
2 Niedrig @
7 Mithörton 1 Hoch $
2 Niedrig @
0 Standardwerte 2 ETSI @
3 USA $
*
drücken, um Änderungen zu speichern und das
Programm zu beenden, oder den Schalter auf MONITOR
(ÜBERWACHEN) schieben, um die Änderungen zu
ignorieren.
Erdungsstart-Leitungen (G/S; Ground Start Lines)
Mithilfe eines Adapters eine grüne Leitung an Stift 5 der
Telefonkabelbuchse anschließen.
1. Den grünen Draht an Erde anschließen.
2. Im Sprechmodus kurz G/S drücken.
3. Hören, ob ein Wählton vorhanden ist.
Earth Loop Recall (ERL; Verbindung
mit einer dritten Leitung; Erdtaste)
Mithilfe eines Adapters eine grüne Leitung an Stift 5 der
Telefonkabelbuchse anschließen.
1. Im Sprechmodus auf einer Schleifenleitung und mit
geerdeter grüner Leitung kurz ELR drücken.
2. Hören, ob ein zweiter Wählton vorhanden ist.
Freisprech-Modus
Das TM-500 kann im Freisprech-Modus verwendet
werden. Hierfür muss das Headset in die Buchse am
Unterteil des Geräts eingesteckt werden. Nur mit dem
mitgelieferten Headset verwenden.
Headset-
Buchse
3–Rot 5–Grün
Erde
4–Schwarz
