Funzionamento

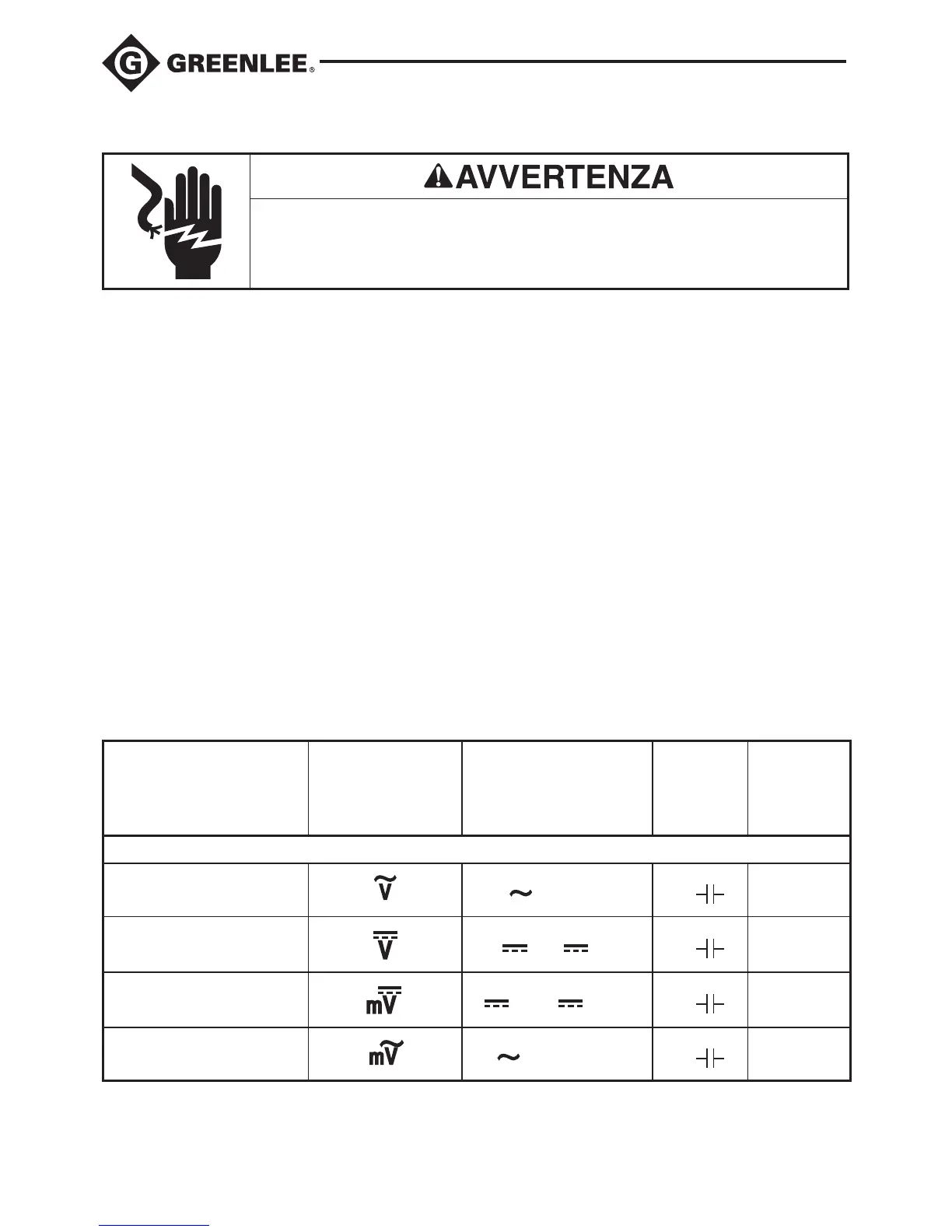

Pericolo di scossa elettrica:
Il contatto con i circuiti sotto tensione può causare gravi lesioni o morte.
1. Consultare la tabella delle impostazioni. Portare il selettore sull’impostazione corretta, premere SELECT
(alla richiesta di procedere) e collegare i conduttori di prova al multimetro.
2. Consultare le “Misure tipiche” per istruzioni specifiche sulle misure.
3. Provare l’unità su un circuito o componente dal funzionamento sicuro.
•Se l’unità non funziona come previsto su un circuito di cui si sia accertato il funzionamento, sostituire
la pila e/o il fusibile.
•Se l’unità continua a non funzionare come previsto, rivolgersi alla Greenlee per assistenza chiamando
il numero verde 800-435-0786.
4. Prendere la lettura dal circuito o dal componente da provare.
Tabella delle impostazioni
Il multimetro memorizza l’ultima funzione usata di ciascuna posizione del selettore nella sua memoria non
volatile. Se questa non è la funzione corretta quando sposta il selettore, premere SELECT fin quando non
compare l’icona desiderata.
Accanto alle icone compaiono le opzioni del doppio display. Nella tabella, “~V
Hz
” indica che “~” e “V”
compaiono nel display principale, mentre “Hz” compare nel display secondario. Questa combinazione
riporta la misura della tensione c.a. nel display principale e la frequenza in quello secondario.
Per misurare
questa funzione...
Impostare il
selettore su
questo simbolo…
Premere SELECT fin
quando sul display
non compaiono
queste icone...
Collegare il
conduttore
rosso a...
Collegare il
conduttore
nero a...
Tutti i modelli
Tensione—c.a.
(1000 V max)
V
Hz
o Hz
~V
ΩV
COM
Tensione—c.c.
(1000 V max)
V o V
~V
ΩV
COM
Tensione—c.c.
(600 mV max)
mV o mV
~mV
ΩV
COM
Tensione—c.a.
(600 mV max)
mV
Hz
o Hz
~mV
ΩV
COM
Questa tabella continua alla pagina successiva.
