5

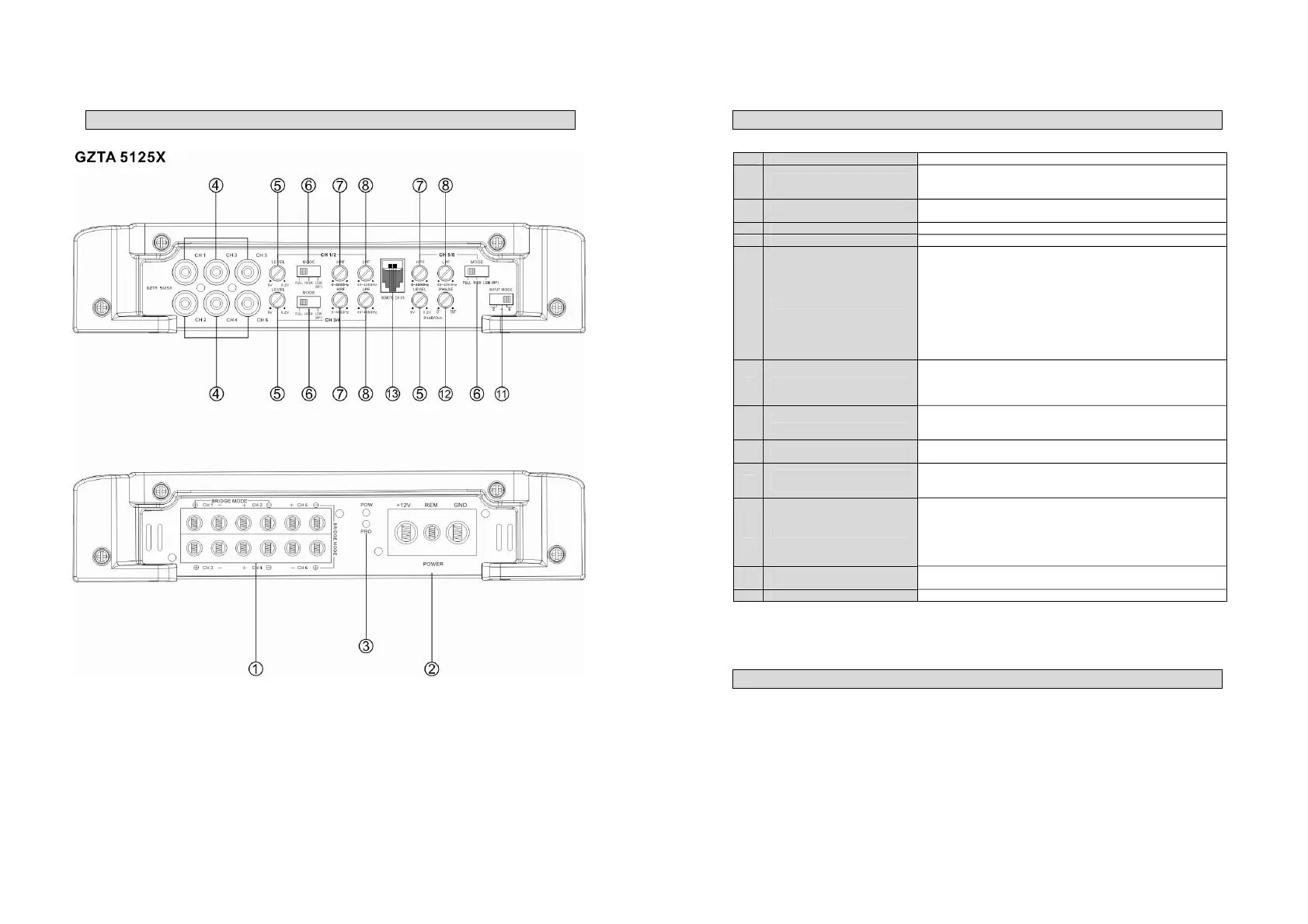

Instellingen en funkties – GZTA 5125X
6
Instellingen en funkties
1 Luidspreker
A
ansluiting tbv subwoofer
2
Stroomaansluitingen
GND -> Massa
REM -> Remote
BATT -> +12 Volt
3 LED
Groen
–
OK
Rood – foutr
4 Cinch Ingang Direkt verbinden aan RCA uit van uw radio.
5 Input Levelregelaar Regelen van de ingangsgevoeligheid
6 Mode Schakelaar
Stel het filter naar wens in
LPF – Alleen Bas freq. (40Hz - 4000Hz), ( GZTA 5120X Kanaal 5: 40 Hz
– 250 Hz)
FULL – Volledig freq. bereik.
HPF – Alleen mid-hoog, ( GZTA 5125X : boven 5 Hz – 4000 Hz / GZTA
5120X : boven 40 Hz – 4000 Hz )
GZTA 5125X:
Een bandpass filter krijgt u als u subsonic en lowpass inschakeld tusen
5 en 4000 Hz.
7 Low Pass Reglaar
Er worden alleen nog Frequentie van 40-4000Hz weergegeven (GZTA
5120X: 40-250Hz) afhankelijk van de instelling van het LPF Filter. Zet
de filterschakelaar op “LOW”en stel de regelaar af op de gewenste
frequentie
8
High Pass Regelaar
(Subsonic)
Zet de Filter schakelaar op
“
High” en stel de gewenste HPF overgangs
frequentie met de regelaar op de gewenste waarde,er worden
frequenties tussen 5-4000Hz weergegeven (GZTA 5120X 40-4000Hz)
9 Filter Regelaar
A
fhankelijk van de Schakelaar kunt u hier het High of Lowpass fiter
instellen tussen 40-4000Hz
10
Subsonic Regelaar
(GZTA 5120X Kanaal 5)
V
oor het uitfilteren van de lage
10 – 50 Hz schadelijke frequencys. Deze beperkt de mechanische
uitslag van de woofer.
11 Input Mode Schakelaar
Deze schakelaar biedt u de mogelijkheid te kiezen hoeveel kanalen u
wilt insturen, zo kunt u de GZTA 5125X met b.v maar 2 kanalen
insturen.
Hier kunt u kiezen of u kanaal 5 van de GZTA 5120X met Cinch ingang
5-6 aanstuurd of met het signaal van kanaal 1 t/m 4.
12 Phase Shift Regelaar
Hiermee regelt u de phase correctie om uw woofer aan te passen aan
het frontsysteem ( GZTA 5120X ).
14 Remote Control ingang
V
oor de aansluiting van de externe bas regelaar
Ingangs modus GZTA 5125X
2: Bij deze instelling kunt u alle 6 kanalen met Cinch Ingang 1 en 2 aansturen, Dit is aan te bevelen om bijv. een
3 weg aktieve set aan te sturen,u verbind dan kanaal 1 en 2 met de front uitgang van uw radio toestel.
4: kanaal 5 en 6 ,worden door het opgetelde signaal van kanaal 1/2 en 3/4 voorzien van signaal.
Dit is alleen zinvol als kanaal 5-6 als subwoofer kanaal gebruikt wordt.
Verbind hiervorr svp de cinch uitgangen van de Headunit met kanaal ½ en ¾ van de versterker
6: Met deze instelling kunt u elk kanaal apart aansturen door de headunit of processor.
