5

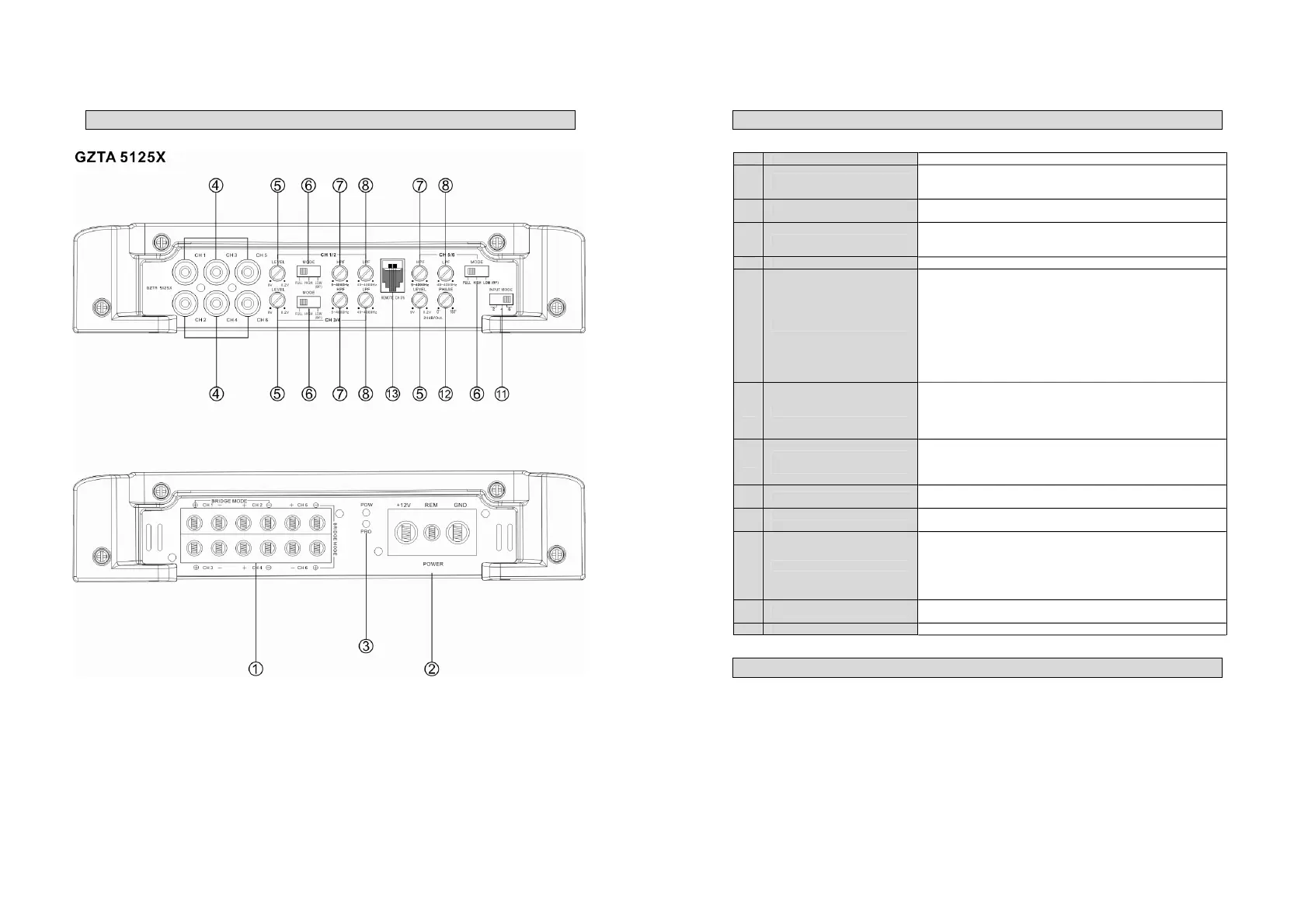

Einstellungen und Funktionen – GZTA 5125X
6
Einstellung und Funktionen
1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
2
Stromanschluss
GND -> Masse Anschluss
REM -> Remote Antennenanschluss
BATT -> +12 Volt
3 Zustandsanzeige
GRÜN
OK
ROT – Fehler
4 Cinch Eingänge
n diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um Störungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.
5 Input Levelregler Mi
diesem Regler regulieren Sie die Eingangsempfindlichkeit.
6 Mode Schalter
Stellen Sie die Weiche für die ausgewählte Anwendung ein.
LPF - Nur Bassfrequenzen (unter 40 Hz – 4000 Hz) (
GZTA 5120X
Kanal 5: 40 Hz – 250 Hz) werden wiedergegeben.
FULL - Alle Frequenzen werden übertragen.
HPF - Nur mittlere und hohe Frequenzen (
GZTA 5125X
: über 5 Hz –
4000 Hz /
GZTA 5120X
: über 40 Hz – 4000 Hz ) werden übertragen.
GZTA 5125X:
Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.
Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz
7 Low Pass Regler
Es werden nur noch Frequenzen bis 40 Hz - 4000 Hz (
GZTA 5120X
Kanal 5: 40 Hz – 250 Hz) wiedergegeben (abhängig von der
Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf
“LOW” („LP“). Justieren Sie die variable LPF Frequenz mit dem Regler
auf die gewünschte Frequenz.
8
High Pass Regler
(Subsonic)
Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable
HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
Es werden alle Frequenzen zwischen 5 Hz – 4000 Hz (
GZTA 5120X:
40 Hz – 4000 Hz) wiedergegeben.
9 Filter Regler
Je nach Stellung des Mode Schalters lässt sich hier, entweder High-
oder Low-passfilter von 40 Hz – 40000 Hz einstellen.
10
Subsonic Regler
(GZTA 5120X Kanal 5)
Zum Einstellen des Subsonic Filters im Bereich von 10 bis 50Hz.
11 Input Mode Schalter
Dieser Schalter erlaubt Ihnen, die Anzahl der belegten Cincheingänge
zu wählen. So lassen sich die 6 Kanäle der
GZTA 5125X
mit nur
einem 2 Kanal-Cinchkabel betreiben.
Hier können Sie wählen, ob der 5. Kanal der
GZTA 5120X
mit
Cincheingang 5/6 oder mit dem Summensignal aus 1/2/3/4 betrieben
wird.
12 Phase Shift Regler
Dieser Regler / Schalter erlaubt Ihnen, den Subwooferkanal der
GZTA 5120X
phasenrichtig an das Frontsystem anzupassen.
14 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers.
Input Mode GZTA 5125X
2: Bei dieser Einstellung lassen sich alle 6 Kanäle mit dem Cinch-Eingang Ch 1 und Ch 2 betreiben. Dies empfiehlt
sich vor allem beim Aktiv-Betrieb eines 3 Wege Frontsystems. Hierzu verbinden Sie bitte z.B. den Front Cinch-
Ausgang der Headunit mit Ch 1/2 des Verstärkers.
4: Die Kanäle 5 und 6 werden mit dem Summensignal aus Kanal 1/2 und 3/4 versorgt.
Dies ist nur sinnvoll, wenn die Kanäle 5 und 6 als reine Subwooferkanäle genutzt werden.
Verbinden Sie hierzu bitte, z.B. die Front und Rear Cinch-Ausgänge der Headunit mit Ch 1/2 und Ch 3/4 des
Verstärkers.
6: Hier lässt sich jeder Kanal mit einem eigenen Signal betreiben. Dies ermöglicht die Steuerung jedes einzelnen
Kanals von Headunit oder Prozessor.
