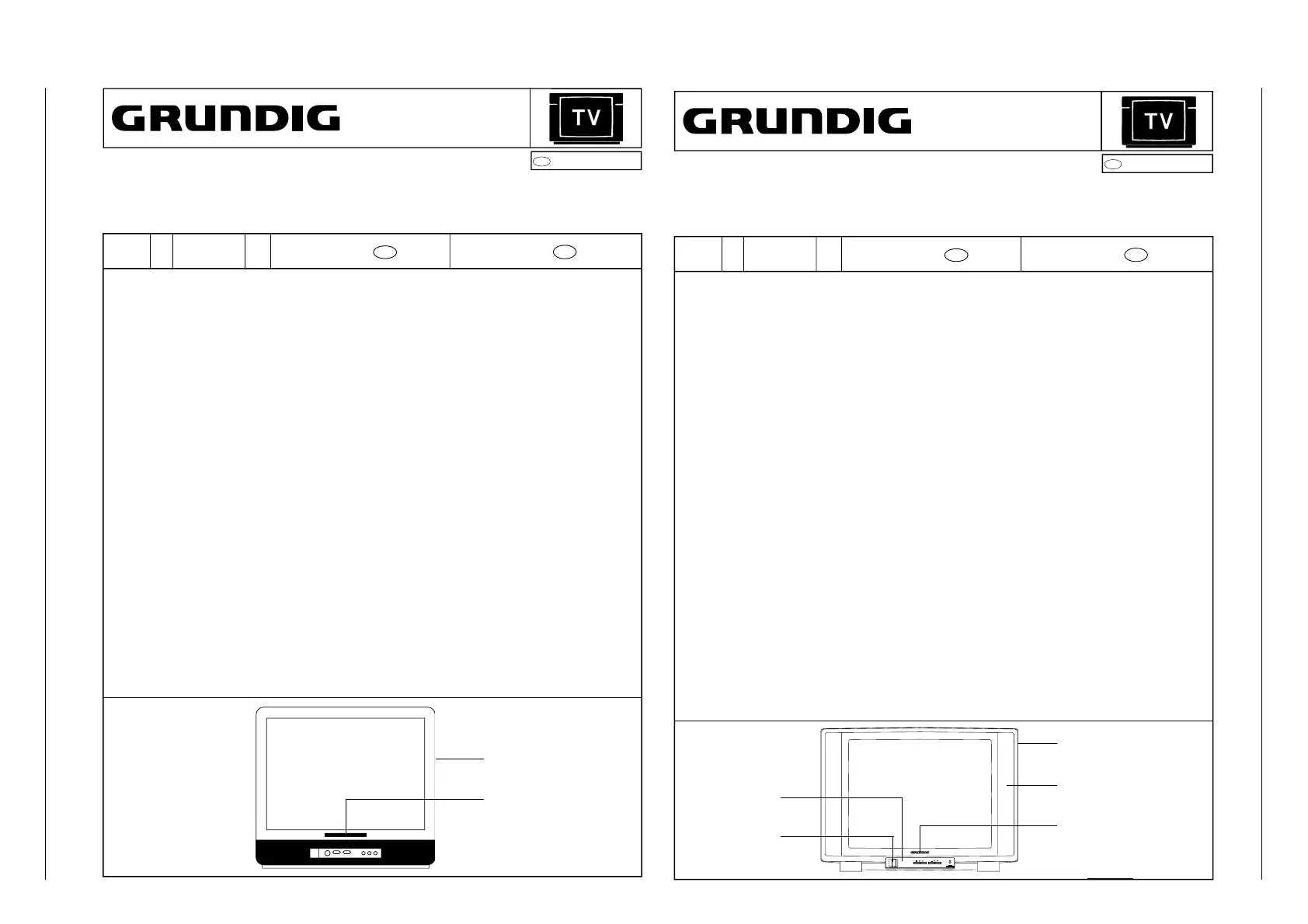

CUC 6330 / 6331 Explosionszeichnungen und Ersatzteilliste / Exploded Views and Spare Parts List
GRUNDIG Service 27
Ersatzteilliste
Spare Parts List
4 / 96 ST 63-720/8 TEXT
Btx
*
32700
#
POS. NR.
ABB.
SACHNUMMER ANZ.
POS. NO.
FIG.
PART NUMBER QUA.
BEZEICHNUNG
DESCRIPTION
D
GB
0001.000 29625-708.01 GEHAEUSEVORDERTEIL OFB CABINET FRONT
0001.100 29602-603.51 GRUNDIG-EMBLEM GRUNDIG EMBLEM
0001.200 29633-513.53 ABDECKUNG KPL COVER CPL.
0005.000 29628-548.01 2 CHASSISBEFESTIGUNG CHASSIS FIXING
0006.000 19126-030.97 2 LAUTSPRECHER SPEAKER
0007.000 29633-558.01 BUCHSENABDECKUNG SOCKET COVER
0009.000 29631-891.85 GEHAEUSERUECKTEIL REAR PANEL
0010.000 29618-084.14 AUFKLEBER TYP ADHESIVE LABEL;STICKER
29656-003.64 MONTAGE-ZUBEHOER F. BILDROHR MOUNTING ACCESSORIES FOR CRT
KEIN E-TEIL NO SPARE PART
0021.000 29607-219.01 8 SPULENHAKEN COIL HOOK
0024.000
S 09246-208.75 ENTMAGNETISIERUNGSSPULE DEGAUSSING COIL
0025.000
S 8300-020-401 BILDR.A 59 EAK 01X01 WW. CRT A 59 EAK 01X01 OPT
0026.000
S 29201-360.02 ANODENKAPPE MIT HOCHSPG.-KABEL C.R.T. SOCKET
0030.000 29501-082.04 BEDIENEINHEIT CONTROL UNIT
0030.100 29303-168.17 CINCHBUCHSE 3-FACH CINCH SOCKET 3 FOLD
0030.200 29303-390.41 KOPFHOERERBUCHSE EAR PHONE SOCKET
0030.300 29703-357.11 4 TASTSCHALTER KEY SWITCH
0030.400 29501-622.01 TASTENSATZ KEYS SET
0030.500 29501-638.01 VERLAENGERUNG EXTENSION
0032.000
S 8290-991-316 NETZKABEL KPL. POWER CABLE CPL GWN9.22
0034.000 29642-059.06 TELEPILOT TP 720 REMOTE CONTROL TP 720
29305-122.05 X BILDROHRPLATTE BM PICTURE TUBE BOARD
21403-941.02 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL
29701-094.06 X CHASSIS-FS-STEREO CHASSIS TV STEREO
CUC 6330 CIC 6330
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
C 41504 8668-203-023 ABBLOCK-C 0,1 UF -GR BLOCKING CAPACITOR 0,1 UF -GR
D 805 8309-944-601 LE DIODE TLHR 4601 TFK LE DIODE TLHR 4601 TFK
D 816 8309-944-601 LE DIODE TLHR 4601 TFK LE DIODE TLHR 4601 TFK
IC 84001 8305-367-530 IC TFMS 5300 IC TFMS 5300
SACH-NR. / PART NO.: 9.21404-0275
BESTELLl-NR. / ORDER NO.: G.CC 5075 COSMOS-SCHWARZ/COSMOS BLACK
1
1.1
29625-708.01
29602-603.51
Ersatzteilliste
Spare Parts List
4 / 96 XS 63/81
Btx
*
32700
#
POS. NR.
ABB.
SACHNUMMER ANZ.
POS. NO.
FIG.
PART NUMBER QUA.
BEZEICHNUNG
DESCRIPTION
D
GB
0001.000 29625-631.04 GEHAEUSEVORDERTEIL OFB CABINET FRONT
0001.100 29602-603.51 GRUNDIG-EMBLEM GRUNDIG EMBLEM
0001.300 29633-238.01 ABDECKUNG DRUCK KPL COVER
0001.500 29628-583.57 2 GITTER KPL GRID, GRILLE
0005.000 19126-024.97 2 LAUTSPRECHER LOUDSPEAKER
0006.000 29628-548.01 2 CHASSISBEFESTIGUNG CHASSIS FIXING
0008.000 29631-831.85 GEHAEUSERUECKTEIL REAR PANEL
0009.000 29618-096.14 AUFKLEBER TYP ADHESIVE LABEL;STICKER
29656-003.64 MONTAGE-ZUBEHOER F.BILDROHR MOUNTING ACCESSORIES FOR CRT
KEIN E-TEIL NO SPARE PART
0021.000 29607-219.01 8 SPULENHAKEN COIL HOOK
0024.000
S 09246-208.75 ENTMAGNETISIERUNGSSPULE DEGAUSSING COIL
0025.000
S 8300-020-401 BILDR.A 59 EAK 01X01 WW. CRT A 59 EAK 01X01 OPT
0026.000
S 29201-360.02 ANODENKAPPE MIT HOCHSPG.-KABEL C.R.T. SOCKET
0030.000 29501-082.12 BEDIENEINHEIT CONTROL UNIT
0030.100 29303-390.63 KOPFHOERERBUCHSE EAR PHONE SOCKET
0030.200 29501-512.01 TASTENSATZ KEYS SET
0030.400
S 29703-291.21 NETZSCHALTER POWER SWITCH
WW.
S 29703-291.31 NETZSCHALTER POWER SWITCH
0030.600 29703-357.01 4 TASTSCHALTER TACT SWITCH
0050.000
S 8290-991-316 NETZKABEL KPL POWER CABLE CPL GWN9.22
0052.000 29633-031.01 TASTENKNOPF NETZ KEY KNOB
0053.000 29642-059.06 TELEPILOT TP 720 REMOTE CONTROL TP 720
29305-122.05 X BILDROHRPLATTE BM PICTURE TUBE BOARD
21422-941.01 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL
29701-094.08 X CHASSIS-FS-STEREO CHASSIS TV STEREO
CUC 6330 CUC 6330
KEIN E-TEIL NO SPARE PART
X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL
C 41504 8668-203-023 ABBLOCK-C 0,1 UF -GR BLOCKING CAPACITOR 0,1 UF -GR
D 85001 8309-944-601 LE DIODE TLHR 4601 TFK LE DIODE TLHR 4601 TFK
IC 84001 8305-367-530 IC TFMS 5300 IC TFMS 5300
R 60000
S 8765-049-157 MSW 0414 3,3 MOHM VDE B MSW 0414 3,3 MOHM VDE B
SACH-NR. / PART NO.: 9.21422-0275
BESTELL-NR. / ORDER NO.: G.CC 5275 COSMOS-SCHWARZ/COSMOS BLACK
29633-238.01
29633-031.01
1.3
52
29635-631.04
29628-583.57
29602-603.51
1
1.5
1.1
