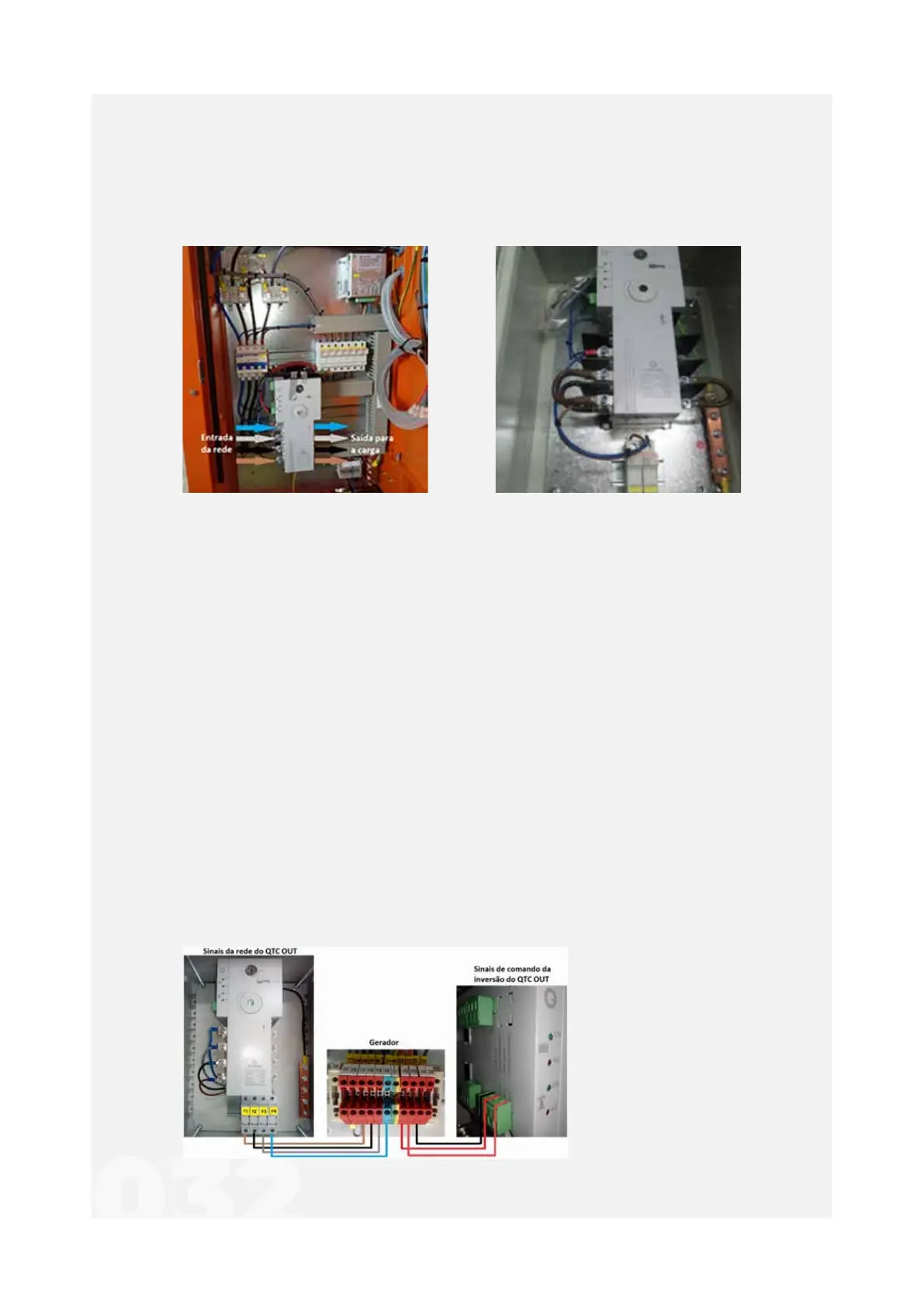

Il existe deux types d’inverseurs de source (QTC):
ATS / QTC – INVERSEURS DE SOURCE07.
QTC IN - localisé à l’intérieur du tableau électrique
du groupe électrogène
QTC OUT - localisé à l’extérieur
du groupe électrogène
Le concept de base se trouve dans les commandes du panneau du groupe électrogène:
1. Source 1 (réseau) ;
2. Consommateur (article à charger) ;
3. Source 2 (groupe électrogène) ;
4. Interrupteur marche / arrêt ;
5. Accès LED : ATS activé ;
6. Accès LED : le générateur sera / est activé ;
7. Accès LED : mode automatique déclenché ;
8. Accès LED : mode manuel déclenché ;
9. Bouton de réglage du mode automatique ou manuel.
Si vous avez demandé une sortie ATS OUT / QTC OUT, vous devrez effectuer le câblage
d'alimentation respectif:
a) Câbles d’entrée du réseau respectant l’ordre des couleurs : bleu (neutre), gris (Phase 1),
noir (Phase 2) et marron (Phase 3);
b) Câbles de sortie pour la charge, respectant l’ordre des couleurs d’entrée.
Les branchements
électriques de
commande à suivre sont :
Gerador X2-21 / QTC F1
Gerador X2-22 / QTC F2
Gerador X2-23 / QTC F3
Gerador X2-24 / QTC F4
Gerador X2-25 / QTC 402
Gerador X2-26 / QTC 404
Gerador X2-91 / QTC 401
