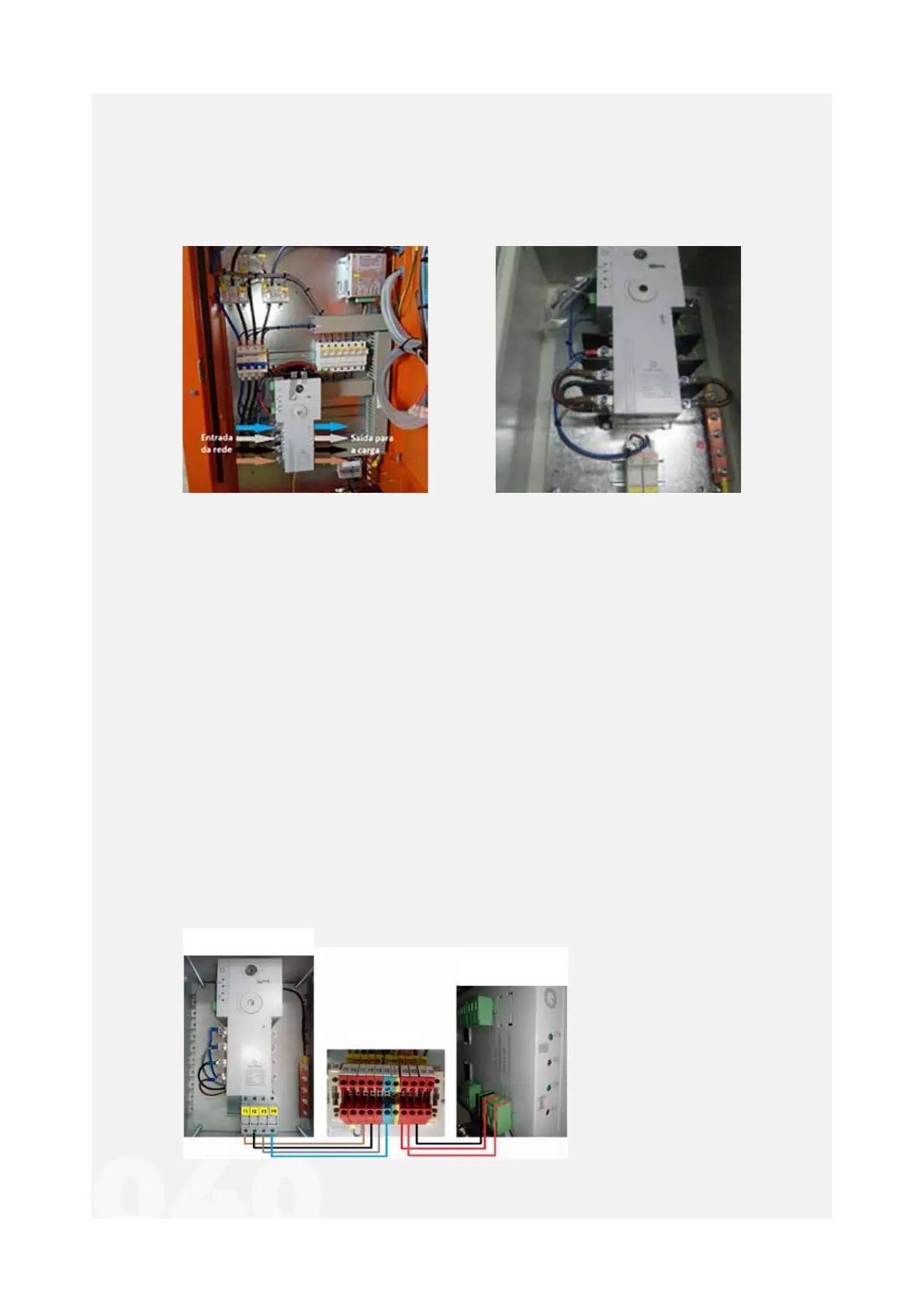

Існує два типи автоматичних перемикачів (Automatic transfer Switch, ATS):
ATS / QTC – АВТОМАТИЧНИЙ ПЕРЕМИКАЧ07.
QTC IN ATS IN (знаходиться всередині
електричного щита генератора)
QTC OUT (знаходиться зовні генератора)
На панелі контролера генераторної установки знаходяться:
1. Джерело 1 (мережа);
2. Споживач (елемент, що завантажується);
3. Джерело 2 (генератор);
4. Перемикач включення / виключення живлення;
5. Доступ до світлодіоду: ATS під напругою;
6. Доступ до світлодіоду: Генератор буде увімкнено / увімкнено;
7. Доступ до світлодіоду: Спрацював автоматичний режим;
8. Доступ до світлодіоду: Спрацював ручний режим;
9. Кнопка для встановлення автоматичного або ручного режиму.
Якщо ви запросили ATS/QTC OUT, ви повинні виконати відповідне підключення
електричного живлення:
- Вхідні кабелі мережі за порядком кольорів: синій (нейтральний), сірий (фаза 1),
чорний (фаза 2) і коричневий (фаза 3)
- Вихідні кабелі для навантаження, підпорядковуючись порядку розташування
кольорів на вході.
Електричні з'єднання,
які необхідно виконати:
Gerador X2-21 / QTC F1
Gerador X2-22 / QTC F2
Gerador X2-23 / QTC F3
Gerador X2-24 / QTC F4
Gerador X2-25 / QTC 402
Gerador X2-26 / QTC 404
Gerador X2-91 / QTC 401
Мережеві сигнали ATS OUT
Генератор
Командні сигнали для
перемикання в ATS
