Existem dois tipos de quadros de transferência de carga (QTC):
ATS/QTC: SISTEMA DE TRANSFERÊNCIA AUTOMÁTICO
07.
QTC IN - localizado no interior
do quadro elétrico do gerador
QTC OUT - localizado exteriormente
ao gerador
O conceito básico é, nos controlos do Painel do grupo gerador:
1. Fonte 1 (rede);
2. Consumidor (item a ser carregado);
3. Fonte 2 (gerador);
4. Chave Liga/Desliga o ATS;
5. LED acesso: ATS energizado;
6. LED acesso: Gerador será /está acionado;
7. LED acesso: modo Automático acionado;
8. LED acesso: modo Manual acionado;
9. Botão para definição do modo Automático ou Manual.

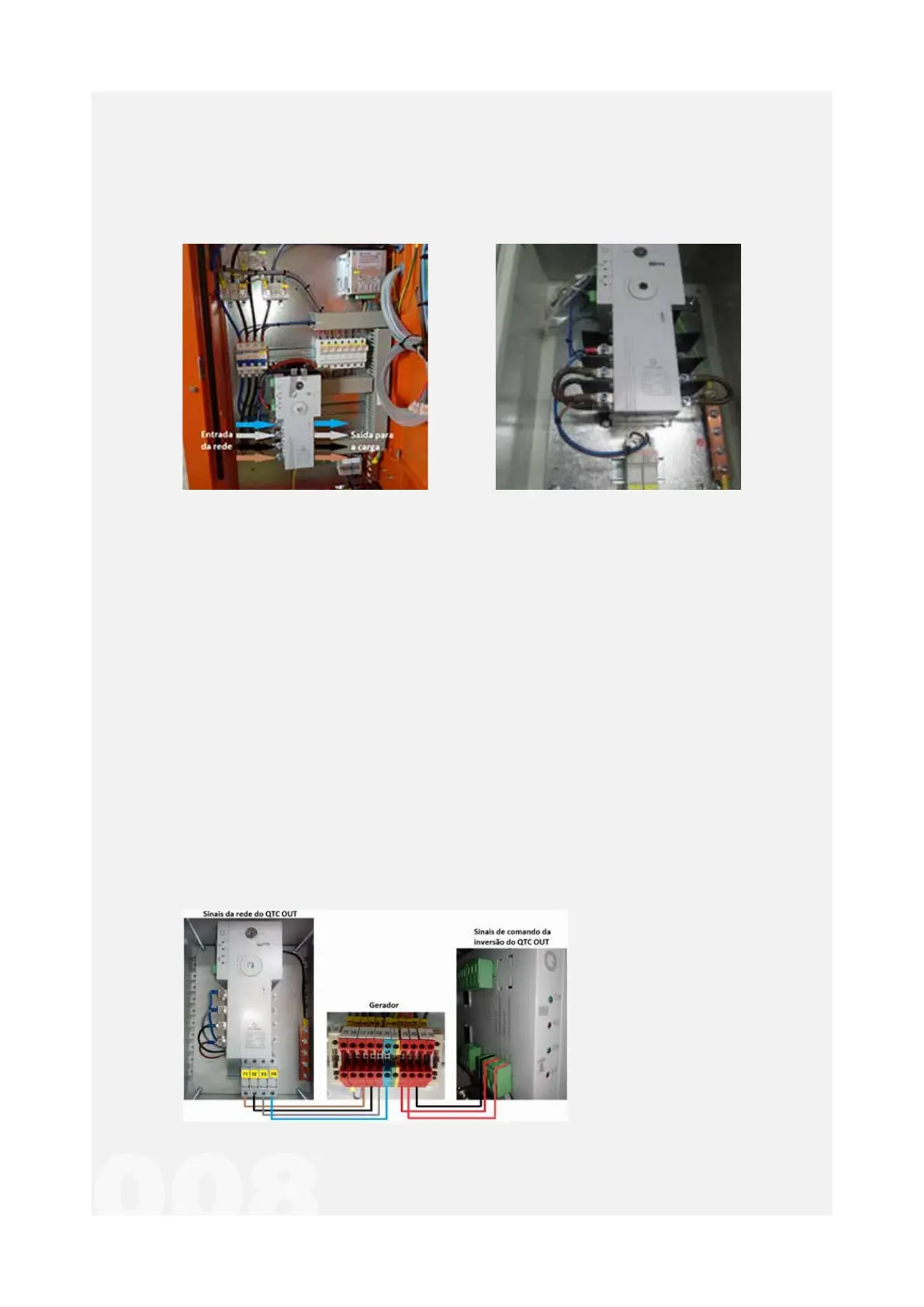

No caso de ter solicitado um ATS OUT / QTC OUT, terá de efetuar as respetivas ligações
elétricas de potência:
a) Cabos de entrada da rede respeitando a ordem das cores: azul (neutro), cinzento (Fase
1), preto (Fase 2) e castanho (Fase 3);
b) Cabos de saída para a carga: respeitam a ordem e as cores dos cabos de entrada.
As ligações elétricas de
comando a realizar são:
Gerador X2-21 / QTC F1
Gerador X2-22 / QTC F2
Gerador X2-23 / QTC F3
Gerador X2-24 / QTC F4
Gerador X2-25 / QTC 402
Gerador X2-26 / QTC 404
Gerador X2-91 / QTC 401
