Figure 1
A
B
Figure 2
Figure 5
Figure 3

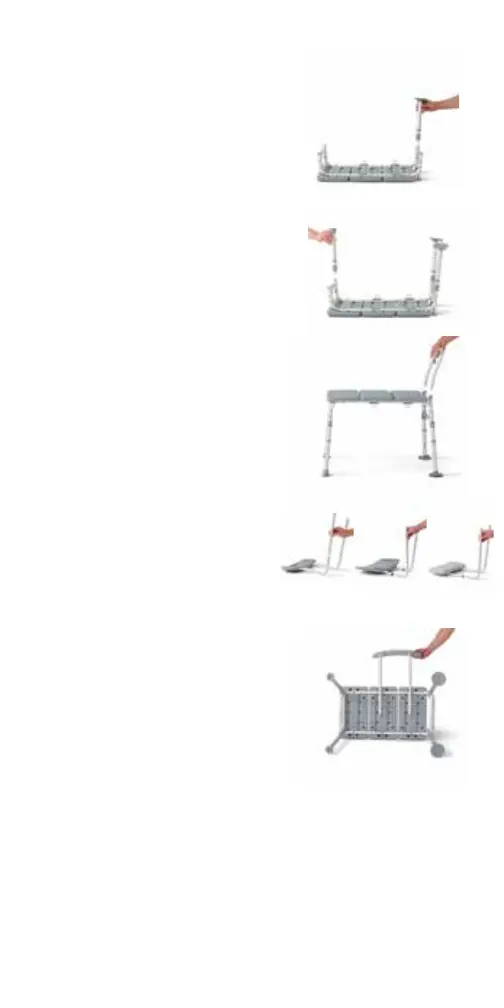

MONTAJE:
1. Saque el contenido de la caja.
2. Coloque el banco de transferencia
boca abajo sobre una superficie
plana.
3. Fije la pata con la ventosa grande
(marcada “A”) oprimiendo el
pulsador e introduciéndolo en el
tubo del receptáculo marcado “A”
hasta que el pulsador encaje y
quede bloqueado en su lugar. Repita
para la segunda pata (Figura 1).
4. Fije la pata con la contera pequeña
(marcada “B”) oprimiendo el
pulsador e introduciéndolo en el
tubo del receptáculo marcado “B”
hasta que el pulsador encaje y
quede bloqueado en su lugar. Repita
para la segunda pata (Figura 2).
5. Gire el banco de transferencia
boca arriba. Oprima los
pulsadores del reposabrazos y
deslícelos al interior de los tubos
del receptáculo del reposabrazos
con este último arqueado hacia
afuera (Figura 3).
6. Inserte el poste en el soporte del
respaldo oprimiendo el pulsador
y deslizándolo en el tubo del
receptáculo hasta que quede
bloqueado en su lugar. Repita para
el segundo poste (Figura 4).
7. Inserte el respaldo en la base oprimiendo los pulsadores
y deslizando los soportes a través de ambos tubos del
receptáculo.
PRECAUCIÓN: El respaldo debe estar bloqueado y
asegurado en cada tubo del receptáculo (Figura 5).
NOTA: El soporte para la espalda es reversible con el
G3-100KBX1 G3-100KBPX1 G3-200KBX1 G3-100KBX2 G3-100KBPX2 G3-200KBX2 (PIC-00303)
Revised: 06/23/21
Figure 4
