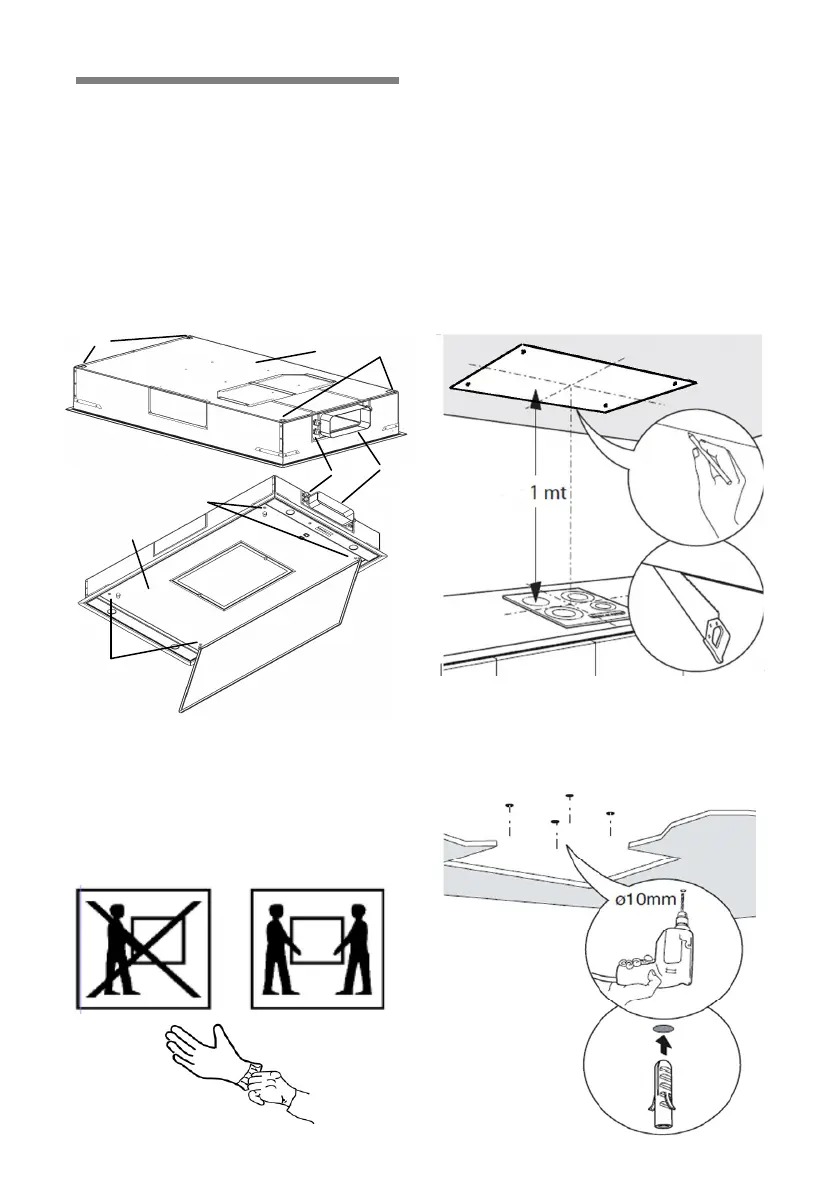

Montageanleitung (B-Version)
A: Haubenkörper
B: Anschlußstutzen
C: Befestigungsbohrung
D: elektrische Zuleitung
E: Filtereinsatz
F: Verschraubungspunkte für Filtereinsatz
A
B
D
C
C
E
F
F
1. Para el montaje de la campana
establecer los requisitos del fabricante,
cubrir los aparatos de cocina etc. En
modo de aire de salida: preparar una
conducción adecuada de humos en la
pared o en el techo.
2. Determinar el sentido de montaje de
la campana. Si los diodos luminosos se
encuentran en el lado derecho desde la
perspectiva del usuario, la tapa se abrirá
en el sentido del usuario.
3. Situar la campana extractora
centrada sobre el área de cocción
(utilice una plomada) y marque el centro
de la campana en el techo. Tomar los
taladros de fijación del cuerpo de la
campana y marcarlos en el techo.
4. Taladrar cuatro orificios (Ø10 mm) e
insertar los tacos. Atornillar éstos en los
espárragos hasta que sobresalgan
aprox. 20 mm.
