belastungen (Hs) nicht überschritten werden:
Gas-Herde
Belastung einer Kochstelle max. 3,0 kW
Belastung aller Kochstellen max. 8,3 kW
Belastung des Backofens max. 3,9 kW
Gas-Kochmulden
Belastung einer Kochstelle max. 3,9 kW
Belastung aller Kochstellen max. 11,3 kW
Technische Änderungen vorbehalten!

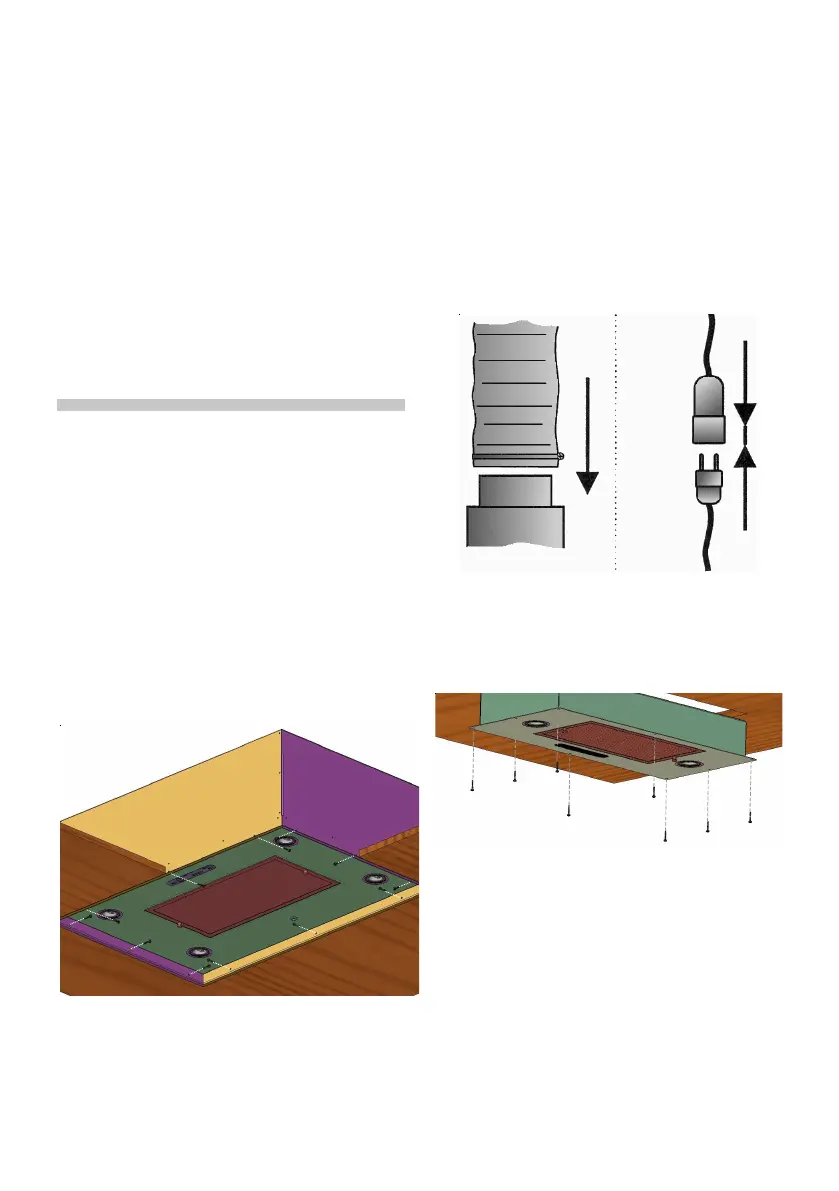

Montageanleitung
Anschluss oben
1. Geeignete Abluftführung bauseits in der
Decke vorbereiten.
2. Ausschnitt am Schrankboden/Zwischen-
decke erstellen. Maße hierfür sind von der
Haube abzunehmen.
Um eine optimale Abzugskapazität zu errei-
chen, Position der Dunstabzugshaube mittig
über der Kochstelle festlegen (ein Lot zur
Hilfe nehmen um die genaue Lage festzule-
gen).
3. Positionen für Befestigungslöcher an der
Zwischendecke/Schrankboden an Hand der
vorgegebenen Aufhängepunkte am Hauben-
körper übernehmen, und mit geeignetem
Bohrer bohren. Fehlende Abmessungen sind
vom Modell abhängig und müssen an der
Haube gemessen werden.
Auf Mindestabstand zwischen Kochstelle und
Unterkante der Dunstabzugshaube achten.
de
Abb.: EM 31
4. Abluftschlauch auf richtige Länge ablängen
dann mittels Schlauchklemme am Abluft-
stutzen befestigen. Darauf achten das der Ab-
luftschlauch Knickfrei verlegt wird!
Nun die elektrische Verbindung erstellen.
Abb. EM 22
5. Löcher bohren und entsprechenden Dü-
bel bündig einsetzen. Haube nun parallel in
die Ausschnittsöffung schieben und mit ge-
eigneten Schrauben fixieren, Dunstabzugs-
haube ausrichten (Montagemaße prüfen)
Schrauben anziehen.
6. Funktionstest durchführen.
