6. Den Anschlußstutzen der Absaugein-
heit mit dem Abluftkanal verbinden und
abdichten.
7. Absaugeinheit nun gegenüber Decke/
Schrankwand fixieren, dabei auf gleich-
mäßige Spaltmaße achten.
8. Steuerung im Sockelbereich (nähe
vom Glaspanel ) installieren. Darauf
achten das die Zugänglichkeit im War-
tungsfall gewährleistet ist !
9. Das Motorkabel zwischen Gebläse-
einheit und Steuerung installieren.

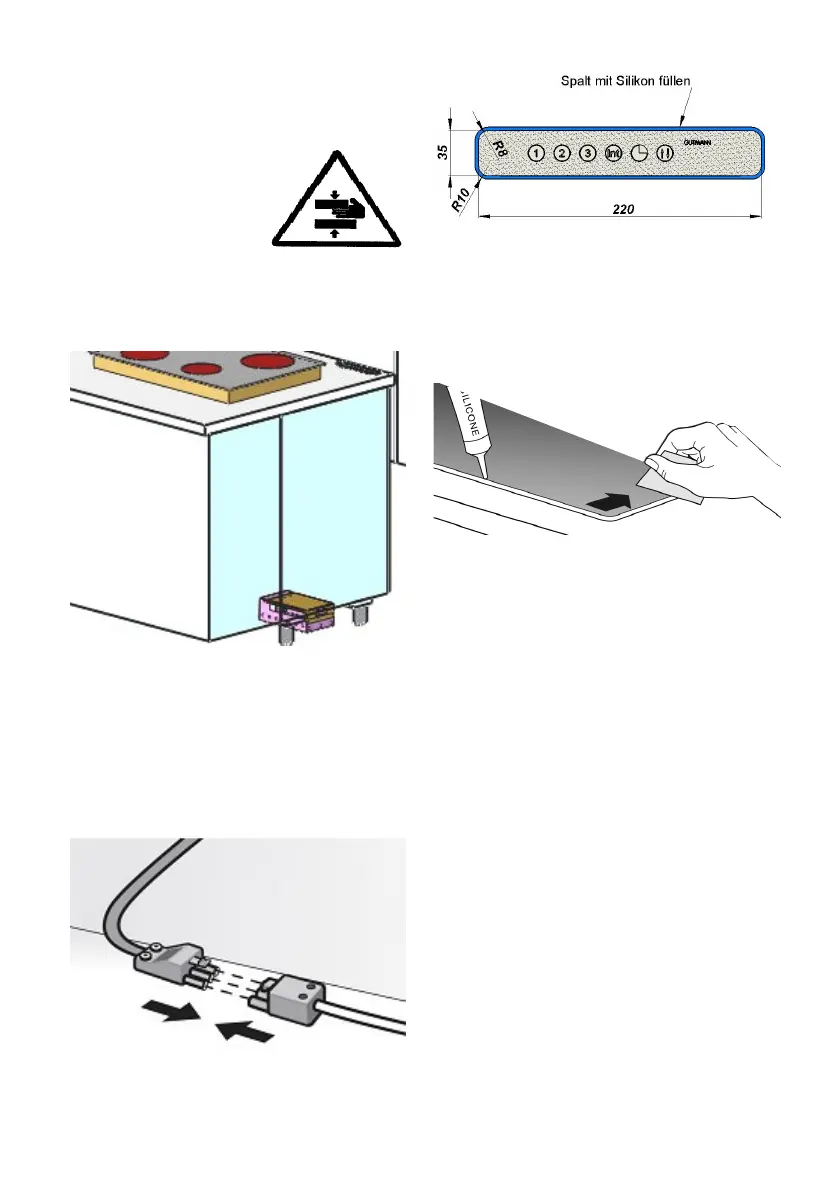

10. Die Ausfräsung für das Glaspanel in
der Arbeitsplatte erstellen, darauf ach-
ten dass die Entfernung zwischen Steu-
erung und Glaspanel weniger als 2m ist.
Steuerkabel zwischen Glaspanel und
Steuerung installieren. (Zeichnung
Glaspanel siehe Seite 12)
11. Das Glaspanel mittel Silicon einkle-
ben. Auf gleichmäßige Spaltmaße ach-
ten.
12. Funktionstest durchführen!
