Istruzioni d‘installazione
della cappa aspirante
murale
Aprire le pagine con le figure.
1. (Per funzionamento ad espulsione d’aria)
preparare un idoneo scarico nel muro o nel
soffitto.

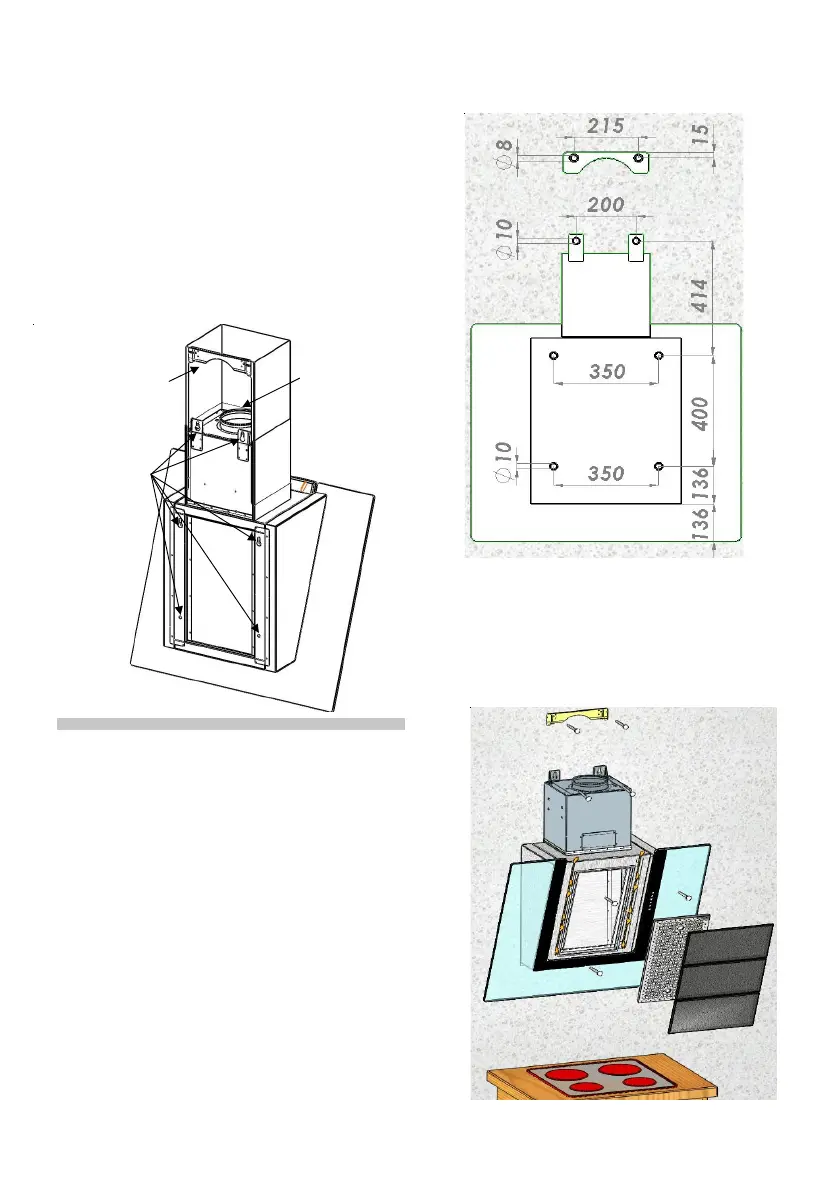

2. Stabilire le posizioni dei seguenti fori di
fissaggio con l’aiuto delle dimensioni indicate.
Le misure mancanti dipendono dal modello
e devono essere misurate sulla cappa
aspirante. Fare attenzione a rispettare la
distanza minima fra fornelli e bordo inferiore
della cappa aspirante.
2 fori (6 mm) per sospendere la torre
superiore
4 fori (Ø10mm, 10er Dübel) per il fissaggio
supplementäre della cappa aspirante,
se sono previsti corrispondenti fori di
montaggio della cappa aspirante.
Cucine a gas
Carico termico di un for max. 3,0 kW nello
Carico termico tutti i for max. 8,3 kW nelli
Carico termico del fomo max. 3.9 kW Piani
di cottura a gas
Carico termico di un for max. 3,9 kW nello
Carico termico tutti i for max. 11,3 kW nelli
Salvo modifiche tecniche!
it
tubo, flexibilile
Foro di fissaggio
