3. Löcher bohren und entsprechenden Dü-
bel bündig einsetzen.

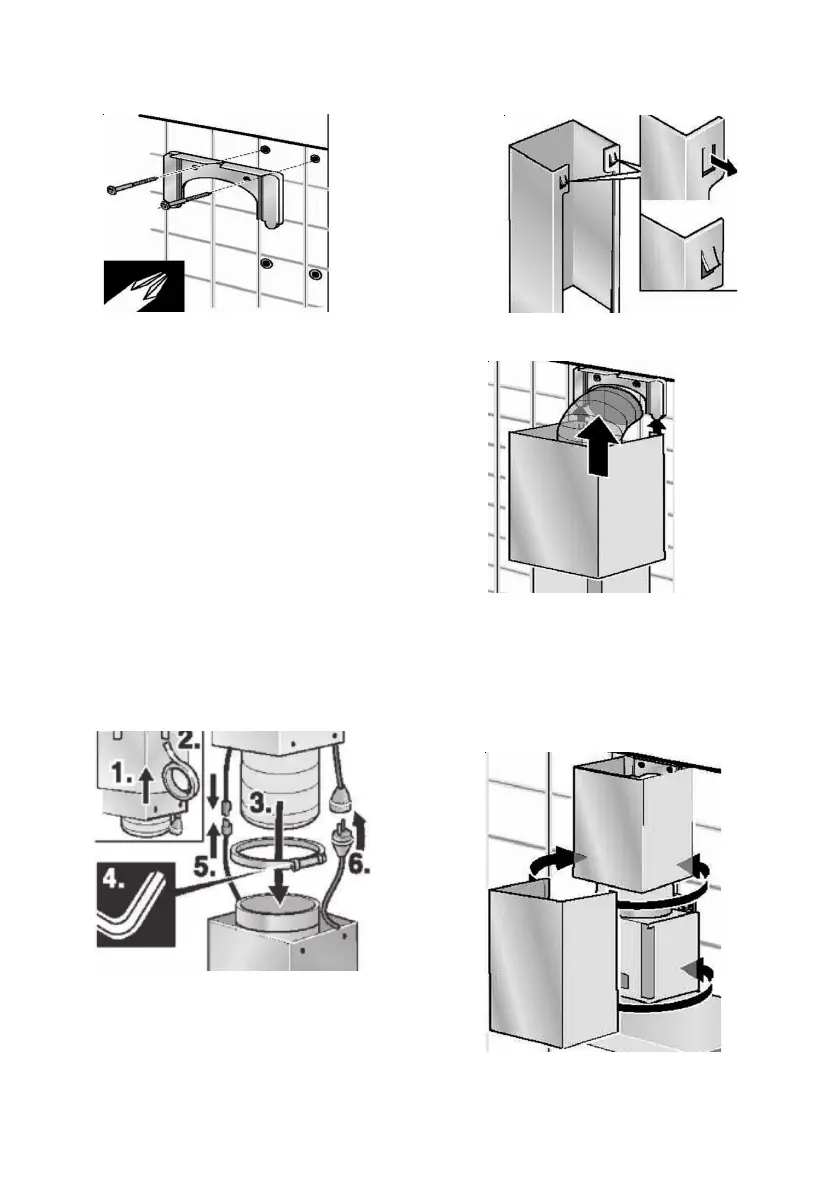

4. Aufhängung des Oberturms befestigen
5. Stockschrauben soweit in die Dübel (Ø10
mm) einschrauben, dass noch ca. 20 mm her-
vorstehen.
6. Dunstabzugshaube aufhängen und mit Un-
terlegscheiben und Muttern locker befestigen.
7. Dunstabzugshaube ausrichten (Montage-
maße prüfen) Muttern anziehen.
8. Gegebenenfalls Dunstabzugshaube zu-
sätzlich mit zwei Schrauben (Ø10mm, 10er
Dübel)befestigen.
9. (Abluftbetrieb) Abluftschlauch auf richtige
Länge ablängen.
10. (Abluftbetrieb) Abluftschlauch anbringen
und befestigen, auf Knickfreiheit achten.
11. Den elektrischen Anschluss herstellen.
(Abluftbetrieb) Beim Einsatz eines externen
Gebläsemotors Anschlusskabel verbinden.
12. Halteauskerbungen am Oberturm ca. 2-
3mm nach außen biegen.
13. Oberturm in die Haltelasche der Turm-
aufhängung einschieben, bis dieser einrastet.
14. Unterturm ein wenig nach außen weiten
und über den Oberturm und das Modul der
Dunstabzugshaube aufsetzen. Der Unterturm
muss auf der Haube ruhen.
