Notice d‘installation de la
hotte murale
Depliez le volet illustre.
1. Dans le mur ou le plafond, preparez un
trace d’evacuation d’air vicie approprie (pour
evacuation de l’air a l’exterieur).

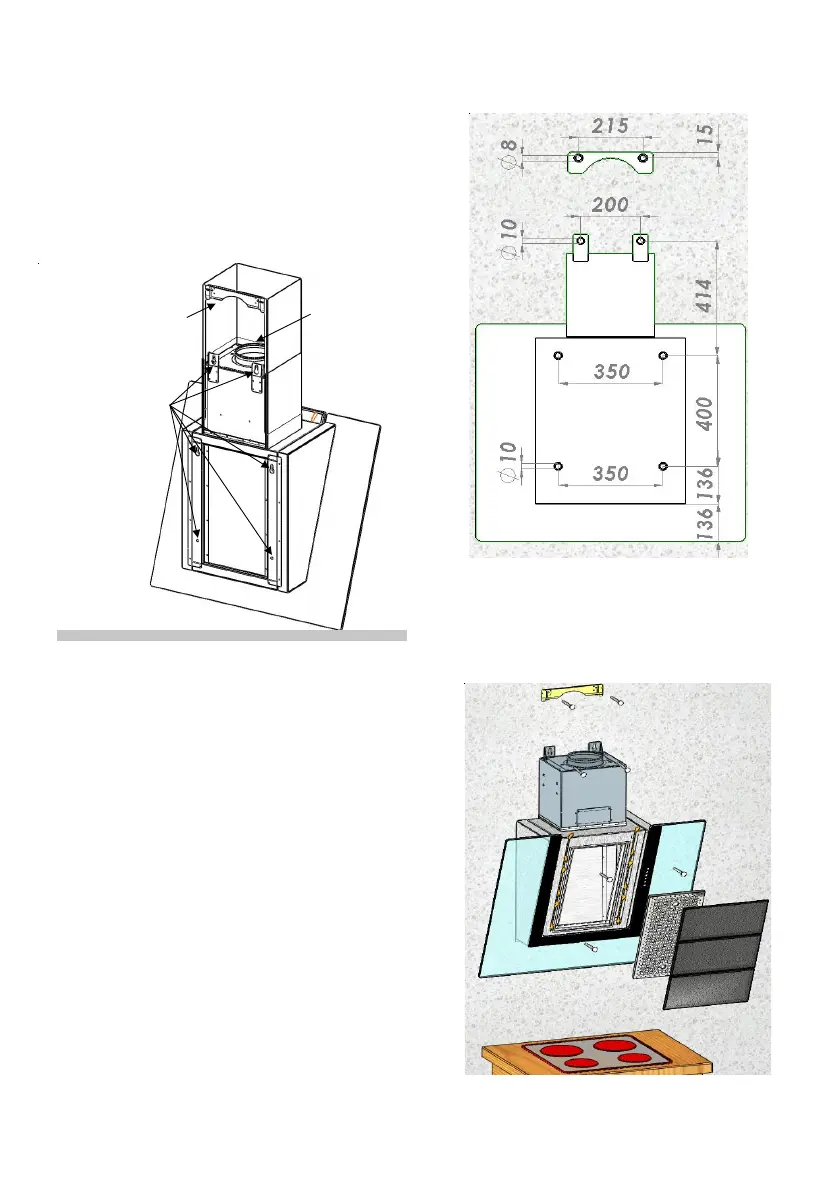

2. A l’aide des dimensions donnees,
determinez Templacement des trous de
fixation suivants. Les dimensions
manquantes sont fonction du modele, et vous
devez les mesurer sur la hotte. Respectez
l’ecart minimum entre le foyer et le bord Inte-
rieur de la hotte.
2 trous (6 mm) destine a suspendre le conduit
superieur.
cidessous:
Cuisinieres â gaz
Charge thermique d’un foyer 3,0 kW maxi.
Charge therm. de tous les foyers 8,3 kW maxi.
Charge thermique du fou 3,9 kW maxi.
Toutes modifications réservées!
4 trous (Ø10mm, 10er Dübel) pour renforcer
la fixation de la hotte, si cette derniere
presente les alesages de montage
correspondants.
fr
Pour flexibble
Percage de fixation
