| 7
Wasserpegelschlater WPS 3000
verlängert werden. Am Sensoreingang können eine Vielzahl externer Sensoren
angeschlossen werden wie Schwimmerschalter, Niveauschalter, Magnetkon-
takte, Alarmtrittmatten.
WICHTIG! Das Anschlusskabel des Wassermelder bzw. der Sensoren muss
fest installiert werden, so dass keine Stolperfallen entstehen können.
INBETRIEBNAHME/FUNKTIONSTEST
Nach Montage des Wassermelder WPS 3000 und des Wassersensors muss
eine Funktionsprüfung durchgeführt werden.
Der Netzstecker des Pegelschalters wird in eine Schutzkontaktsteckdose
(220...240 V/AC), die den VDE-Vorschriften entspricht gesteckt, die „Netz“ LED
leuchtet grün und signalisiert die Betriebsbereitschaft des Gerätes. Anschließend
prüfen Sie die Funktion des Sensor/Schaltung (ohne angeschl. Pumpe o. ä.), um
zu sehen, ob das Relais arbeitet. Überbrücken Sie dazu am Wassersensor
die beiden Metallsensoren mit Wasser oder einem leitenden Gegenstand. Zu-
gleich muss das Schalten des Relais hörbar sein, bzw. die LED „Pegel“ und
„Rel. Ein“ am Steuergerät leuchten bzw. ein angeschlossener Verbraucher
(z. B. Lampe) einschalten. Das Relais schaltet für die mit den beiden Potis (Pum-
pen-Nachlaufzeit von 0…10 Min einstellbar) eingestellte Zeit nach dem letzten
Wasserkontakt wieder ab. Um ein Trockenlaufen der Pumpe beim Testen zu
verhindern, sollte erst nach dem Test eine Pumpe angeschlossen werden.

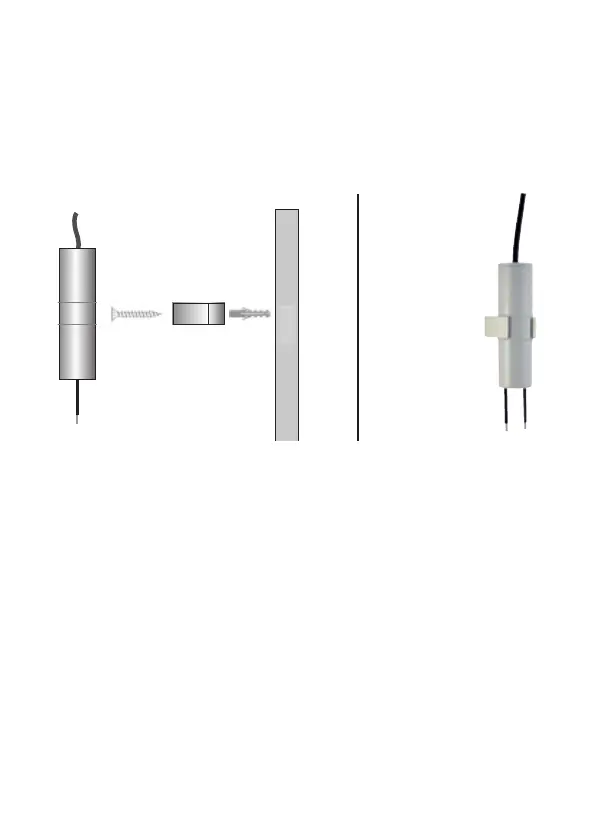

WASSERSENSOR
(beigefügt)
MONTAGE
Wandschelle
(Sensorhalter)
Dübel
Wand
Bef.-Schraube
Wassersensor
(Bef.-Schraube und
Dübel nicht im
Liefer umfang)
Wand
Wasser-
sensor
Dübel
Bef.-
Schraube
Wand-
schelle
(Sensorhalter)
