Häfele A7F - Inlay Drilling Details 500 mm; Drilling for 500 mm Inlay (Hand Side); Inlay Drilling Details 1000 mm; Drilling for 1000 mm Inlay (Hand Side)

Mounting instruction

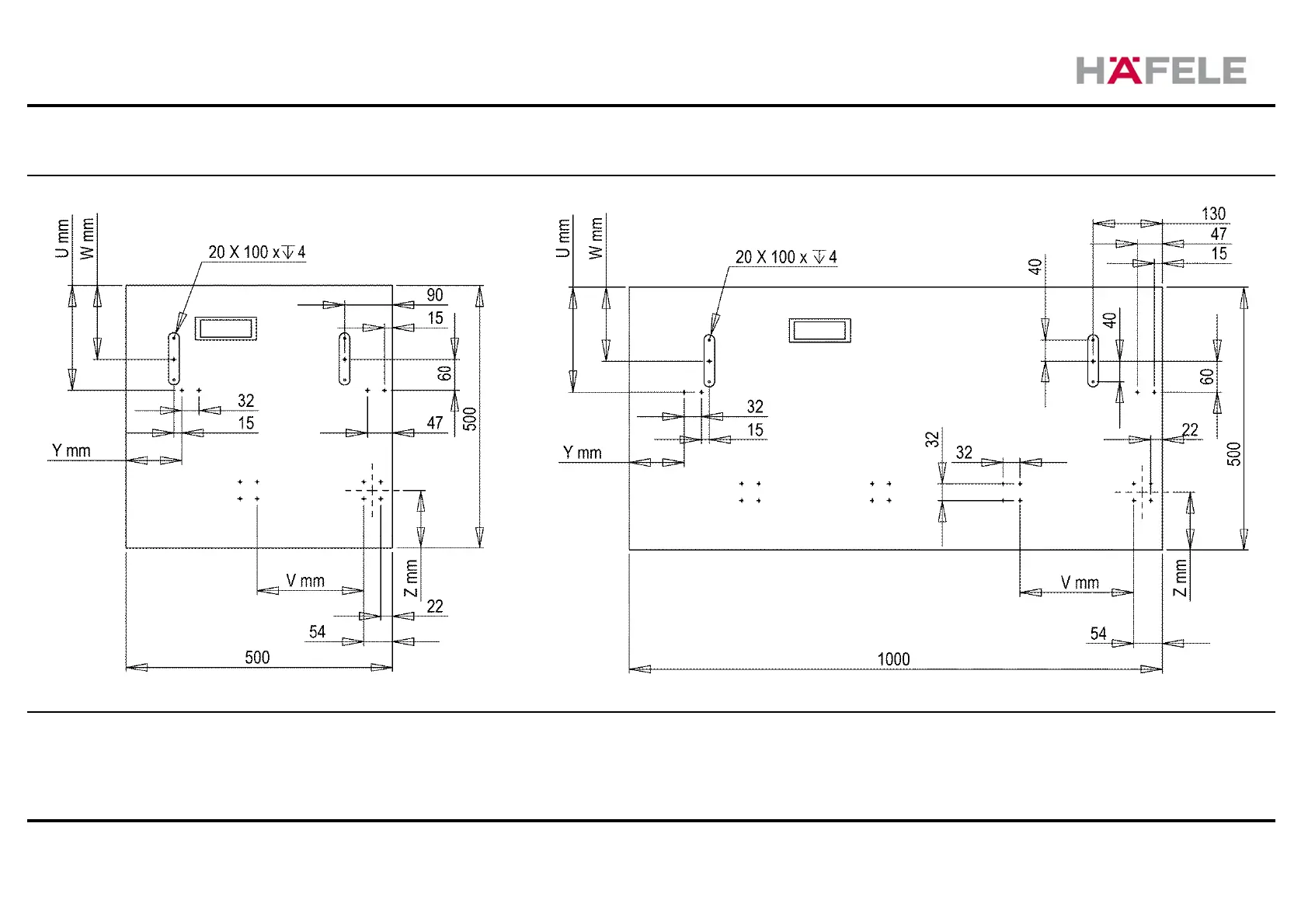

Inlay 500 mm, hand side Inlay 1000 mm, hand side
U: Der Abstand ist abhängig von der Fräsung im Rahmen. W: Position sollte über Auszugsschiene liegen.
The measure of the milling is dependet of the frame.
The position must lie over the output rail.
V: Abstand zwischen den Rohrschellen sollte gleich sein. Abhängig von Frontendstärke und Rahmen.
The distanze are the same between the fittings. Table feed and frame are dependet.
Einleger 1000 mm Griffseite
Y:
Montageanleitung
V-2.9
LOGO
Einleger 500 mm Griffseite
Erstellt von: Buys,T.
Datum: 02.05.18
Häfele GmbH Co KG
E-Mail: info@haefele.de
9 von 15
