L’installazione del box deve essere eseguita da personale
abilitato o quali cato, sia per quanto riguarda il collega-
mento elettrico che quello idraulico. Prima di procedere al
collegamento, l’installatore deve accertarsi che l’impianto
elettrico sia conforme alle norme CEI 64.8, protetto da un
interruttore dierenziale 0,03A, e che l’impianto di messa
a terra sia ef ciente e conforme alle disposizioni sopraci-
tate.
Il box doccia Hafro s.r.l. (modelli con utilizzo di corrente
elettrica) devono essere ssati stabilmente e collegati in
maniera ssa alla rete elettrica e all’impianto di terra.
L’allacciamento alla rete elettrica, deve essere fatto tramite
un interruttore onnipolare con apertura dei contatti di alme-
no 3 mm, e posto fuori dalle zone di sicurezza come previsto
dalla norma tecnica CEI 64-8/7 ultima edizione (esso deve
essere installato in zone non raggiungibili dall’utente che
sta usando l’apparecchiatura) lontano da possibili spruzzi
o erogazioni d’acqua. (vedi disegno)
Il cavo per il collegamento all’impianto elettrico dovrà
essere protetto da un tubo corrugato che non deve avere
giunzioni o connessioni intermedie. Il cavo non deve avere
caratteristiche inferiori al tipo HVV-F 3x2,5mm
2
.
I componenti usati per il collegamento devono avere ca-
ratteristiche e grado di protezione IP come previsto dalle
norme 64.8 per le applicazioni in bagni e docce.
COLLEGAMENTO EQUIPOTENZIALE
L’apparecchiatura va collegata all’impianto equipoten-
ziale dello stabile tramite l’apposito morsetto posto sul
telaio debitamente segnalato, come previsto dalle
norme 60335.2.105.

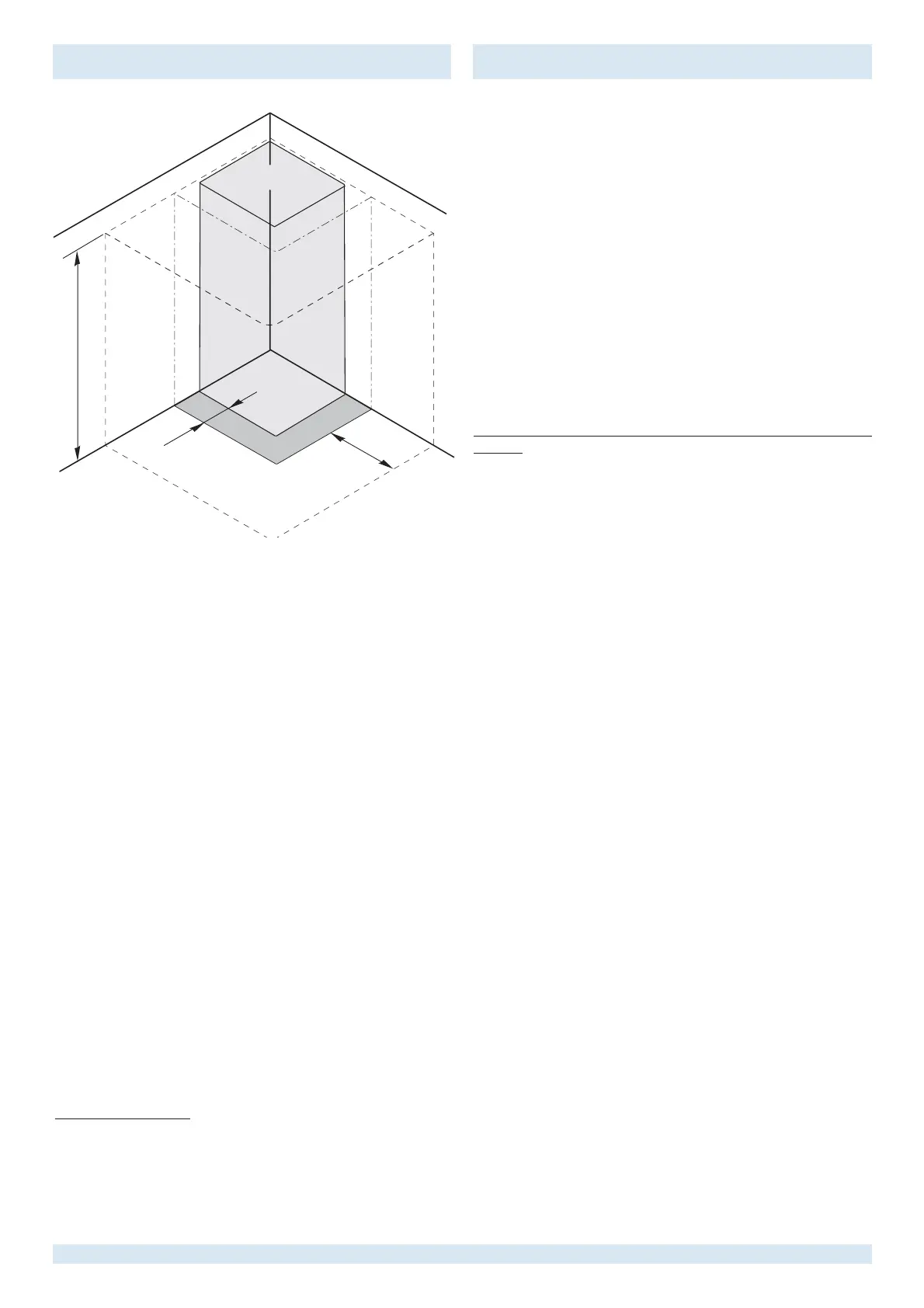

60
240
225
Zona 1
Zona 0
Zona 2
Zona 3
ATTENZIONE:
VERIFICARE AL RICEVIMENTO DELLA MERCE LE CON-
DIZIONI DELL’IMBALLO E DEL PRODOTTO, IN MODO
PARTICOLARE SE L’IMBALLO PRESENTA DANNI VISIVI,
FARLO NOTARE DIRETTAMENTE AL TRASPORTATORE.
LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSA-
BILITÁ SUL TRASPORTO.
Il box doccia dovrà essere montato sul luogo dove andrà
installato, se il locale lo permette.
Per il montaggio sono necessarie 2 persone.
Si consiglia l’uso di guanti.
Maneggiare con cura le parti delicate.
Verifi care le condizioni degli stessi prima di procedere all’instal-
lazione.
Prima di procedere all’installazione assicurarsi che gli attacchi
predisposti siano come da scheda tecnica del modello da instal-
lare. Assicurarsi inoltre che sia garantita la perpendicolarità dei
muri sopra il piatto doccia.
ZONE DI SICUREZZA PREMESSA
5
