T
est d’étanchéité

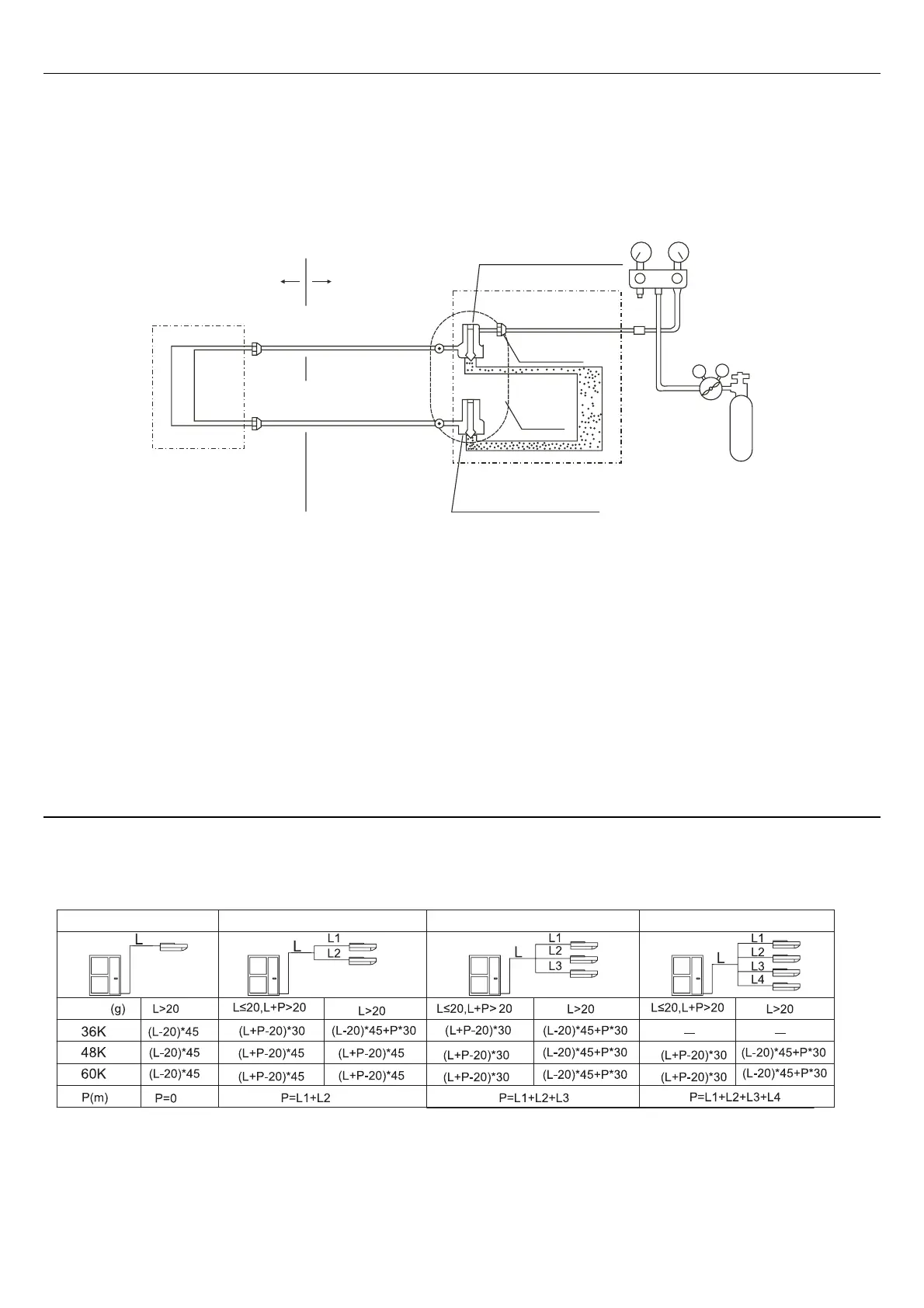

Après avoir terminé le raccor
dement des tuyauteries du frigorigène, exécuter le test d’étanchéité. Durant le test, mettre sous pression
les tuyaux à l’aide d’une bouteille d’azote comme indiqué sur la figure.
• Fermer complètement les vannes du liquide et du gaz. L’azote pourrait entrer dans le circuit du frigorigène de l’unité extérieure et il
faut donc bien fermer les robinets côté gaz et côté liquide avant de mettre sous pression les tuyaux.
• Mettre sous pression les tuyaux pour chaque circuit de frigorigène en actionnant la vanne de purge du gaz (voir figure).
1) Pr
essuriser pendant 3 minutes à 0,3MPa (3,0 kg/cm
2
g).
2) Pr
essuriser pendant 3 minutes à 1,5MPa (15,0 kg/cm
2
g). Une grosse fuite sera constatée.
3) Pr
essuriser pendant 24 heures environ à 3,0MPa (30,0 kg/cm
2
g). Une petite fuite sera constatée.
•
Si la pression ne chute pas, le système fonctionne correctement. Si la pression chute, il faut trouver la fuite.
Pendant la pr
essurisation de 24 heures, chaque variation de 1°C de la température ambiante comportera une variation de pression
de 0,01MPa (0,1 kg/cm
2
g). Il faut en tenir compte pendant l'exécution du test.
•
Aux points 1) à 3), si la pression chute, vérifier chaque joint au toucher et à l’ouïe, ainsi qu’avec une solution savonneuse
pour détecter
la fuite. Refair
e ensuite le joint ou serrer correctement l’écrou.
côté intérieur
côté extérieur
bride
bride
serrer à fond
serrer à fond
vanne à 3 voies
fermée (côté gaz)
vanne à 2 voies fermée
(côté liquide)
vanne de
pur
ge du gaz
porte
Unité extérieur
e
Unité intérieure
vanne de
réduction
de pression
azote
gr
oupe
manométrique
manomètre basse
pression
manomètre
haute pression
VL
VH
Charge supplémentaire de frigorigène
Spécific
ation de charge de réfrigérant pour split single et maxi scission
1.It n'est pas neccesary à exiger un supplément lorsque la tuyauterie lengt L + P ≤ 20m.
2.Please charger le réfrigérant selon le tableau suivant lorsque la longueur tuyauterie L + P> 20m ou le besoin de compléter la recharge
seul gr
oupe
double
triple
quadruple
charge
remarque:
Al est le principal longueur de tuyau de canalisation de liquide, P est la longueur d'une manière
totale des tuyaux de branchement
b.The longueur tuyauterie L + P est la somme des tuyaux et des branches principales tuyaux, la
longueur de la tuyauterie L + P est la longueur d'un chemin, liquide ou gaz. Pour le système de MAXI
(jumeaux, triplets, quadrupletsts), longueur de tuyauterie = L + P ≠ L.For système unique de partage,
L + P = L, car P = 0.
