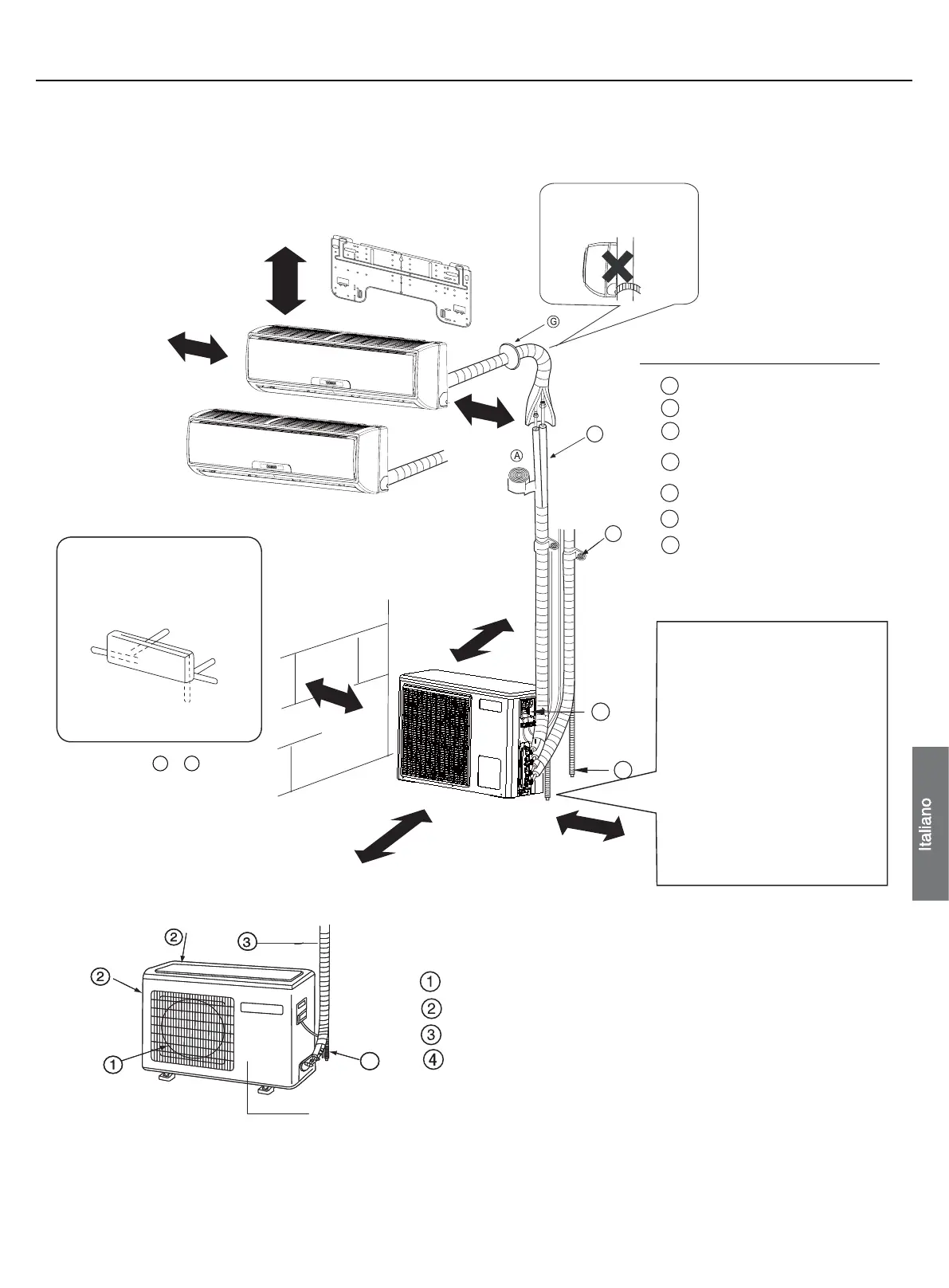

Illustrazione installazione dell'unità esterna/interna
I modelli adottano il refrigerante R410A senza HFC.
Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità.
(Lo schema rappresenta un'unità interna montata a muro.)
Ɣ Le immagini di unità esterne e interne sono solo per riferimento.
Attenersi al prodotto acquistato.
Sinistra
4
F
C
A
F
C
E
D
G
B
E
D
USCITA DELL'ARIA
PRESA D'ARIA
CONNESSIONE DELLE TUBAZIONI E DEI CAVI ELETTRICI
4 TUBO FLESSIBILE DI DRENAGGIO
più di 15 cm
Deve essere prestata atten-
zione al sollevamento del
tubo ÀHVVLELOH di scarico
Disposizione della dire-
zione delle tubature
Posteriore sinistra
Posteriore
destra
Destra
Inferiore
più di 10 cm
più di 10 cm
più di 20 cm
più di 60 cm
Fissaggio dell’unità esterna
Ɣ Fissare l’unità alla pavimentazione
o al blocco di cemento stringen-
do bene dadi e bulloni (10mm) e
accertarsi che l’unità sia a livello
orizzontale.
Ɣ Quando si installa l’unità su pareti,
tetti o tettoie, ¿VVDUH in sicurezza
un supporto usando chiodi o cavi
tenendo in considerazione terre-
moti e venti forti.
Ɣ Se la vibrazione potrebbe avere
XQLQÀXHQ]D sulla casa, ¿VVDUH l’
unità usando un pannello antivi-
brazione.
Ɣ I simboli da
A
a
G
nelle
immagini sono i numeri
delle parti.
Ɣ La distanza tra l’unità in-
terna e il pavimento deve
essere superiore ai 2 m.
Parti optional per le tubature
Nastro non adesivo
Nastro adesivo
Supporto (L.S) con viti
Collegamento del cavo elettri-
co per interno ed esterno
Tubo ÀHVVLELOH di scarico
Materiale isolante termico
Coperchio foro tubatura
più di 20 cm
più di 25 cm
Compressore (all'interno dell'unità)
Unità interna B
Unità interna A
29
