24
5. Koelmiddel bijvullen
Controleer het type koelmiddel dat op het naamplaatje van de machine moet worden gebruikt.
Voorzorgsmaatregelen bij het toevoegen van R32
Vul de vloeistofleiding in vloeibare vorm. (Aanbevelen
1) Controleer voor het vullen of de cilinder al dan niet is voorzien van een sifon. (Er moet zoiets als "vloeistofvulsifon
bevestigd" op staan.) (adviseren)

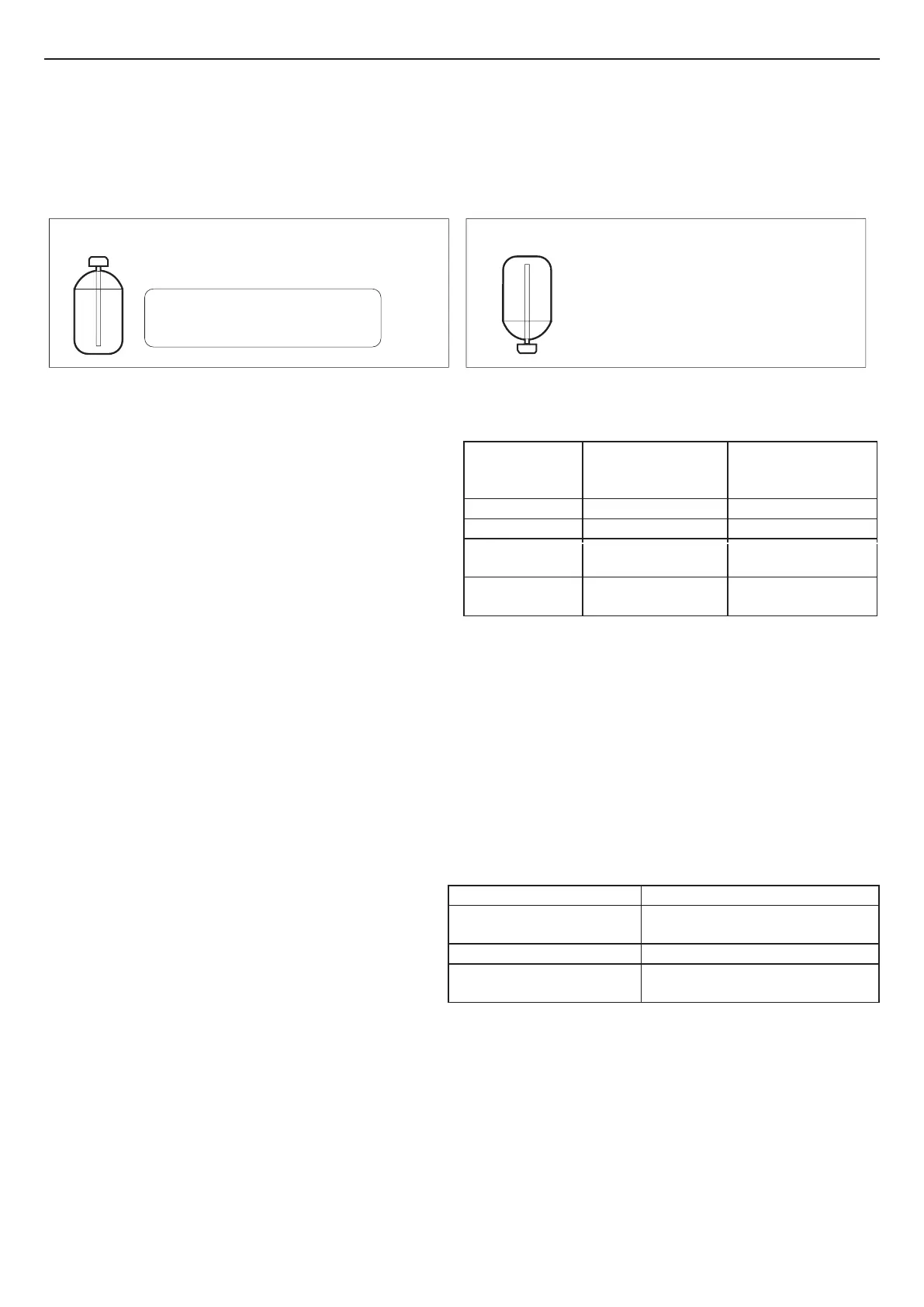

Een cilinder vullen met een bevestigde sifon
Zet de cilinder rechtop tijdens het vullen.
Er zit een sifonpijp in, dus de
cilinder hoeft niet ondersteboven te
staan om met vloeistof te vullen.
Andere cilinders vullen
Draai de cilinder ondersteboven
tijdens het archiveren.
2) Gebruik het gereedschap R32 om druk te waarborgen en om te voorkomen dat vreemde voorwerpen binnendringen.
6. Bijvullen met koelmiddel
1) Dit systeem moet koelmiddel R32 gebruiken.
2) Voeg koelmiddel 20 g per meter toe wanneer de totale
leidinglengte de standaardwaarde overschrijdt, maar
zorgervoordatdetotalelengtevandevloeistoeiding
minder dan de max. waarde.
Buitenunit
Standaard
totale lengte
vloeistoeidingen
Max. totale lengte
vloeistoeidingen
3U55S2SR5FA
30m 50m
3U70S2SR5FA
30m 60m
4U75S2SR5FA
4U85S2SR5FA
40m 70m
5U90S2SS5FA
5U105S2SS5FA
40m 80m
7. Voorzorgsmaatregelen voor het leggen van koelmiddelleidingen
● Waarschuwingen bij het hanteren van leidingen
1) Bescherm het open uiteinde van de buis tegen stof en vocht.
2) Alle buisbochten moeten zo zacht mogelijk zijn. Gebruik een pijpenbuiger om te buigen. (Buigradius moet 30 tot 40
mm of groter zijn.)
● Selectie van koper- en warmt isolatiematerialen
Houdbijhetgebruikvancommerciëlekoperenbuizenenttingenrekeningmethetvolgende:
1) isolatiemateriaal: Polyethyleenschuim
Warmteoverdrachtssnelheid: 0,041 tot 0,052 W / mK (0,035 tot 0,045 kcal / mh ° C)
De oppervlaktetemperatuur van de koelmiddelgasleiding bereikt maximaal 110 ° C.
Kies warmte-isolatiematerialen die bestand zijn tegen deze temperatuur.
2) Zorgervoordatuzoweldegas-alsdevloeistoeidingisoleertendatuisolatieafmetingenopgeeftzoalshieronder.
Gaspijp Isolatie van gasleidingen
OD: 9,52mm, 12,7mm
Dikte: 0,8mm
ID: 12-15mm
Dikte: 13 mm min.
Vloeibare buis Isolatievanvloeistoeidingen
OD: 6,35mm
Dikte: 0,8mm
ID: 8-10mm
Dikte: 10mm min.
