3) Gebruik afzonderlijke thermische isolatiebuizen voor gas- en vloeibare koelmiddelleidingen.
Muur
bedrading tussen units
Gaspijp
Isolatie van
gasleidingen
Isolatie van
vloeistoeidingen
Afwerkingstape
Afvoerslang
Regen
Zorg ervoor
dat u een
dop plaatst.
Alsergeenens
dop beschikbaar
is,bedekdeens
mond met tape om
vuil of water buiten
te houden.
Controleren
Binnenkant
vandeensr
oppervlak moet
foutloos zijn.
Het pijpeinde. moet
gelijkmatig zijn. wijd
uitlopend in een
perfecte cirkel.
Zorg ervoor dat de
ensmoerisaangebracht.
Snijd precies in
rechte hoeken.
Bramen
verwijderen
Stel precies in op de hieronder getoonde positie.
Flens gereedschap
matrijs
Flens gereedchap
voor R32
Conventioneelensgereedschap
Koppelingstype Koppelingstype (stijf
type)
Vleugelmoertype (lmperiaal-
type)
0-0,5mm 1,0-1,5mm 1,5-2,0mm

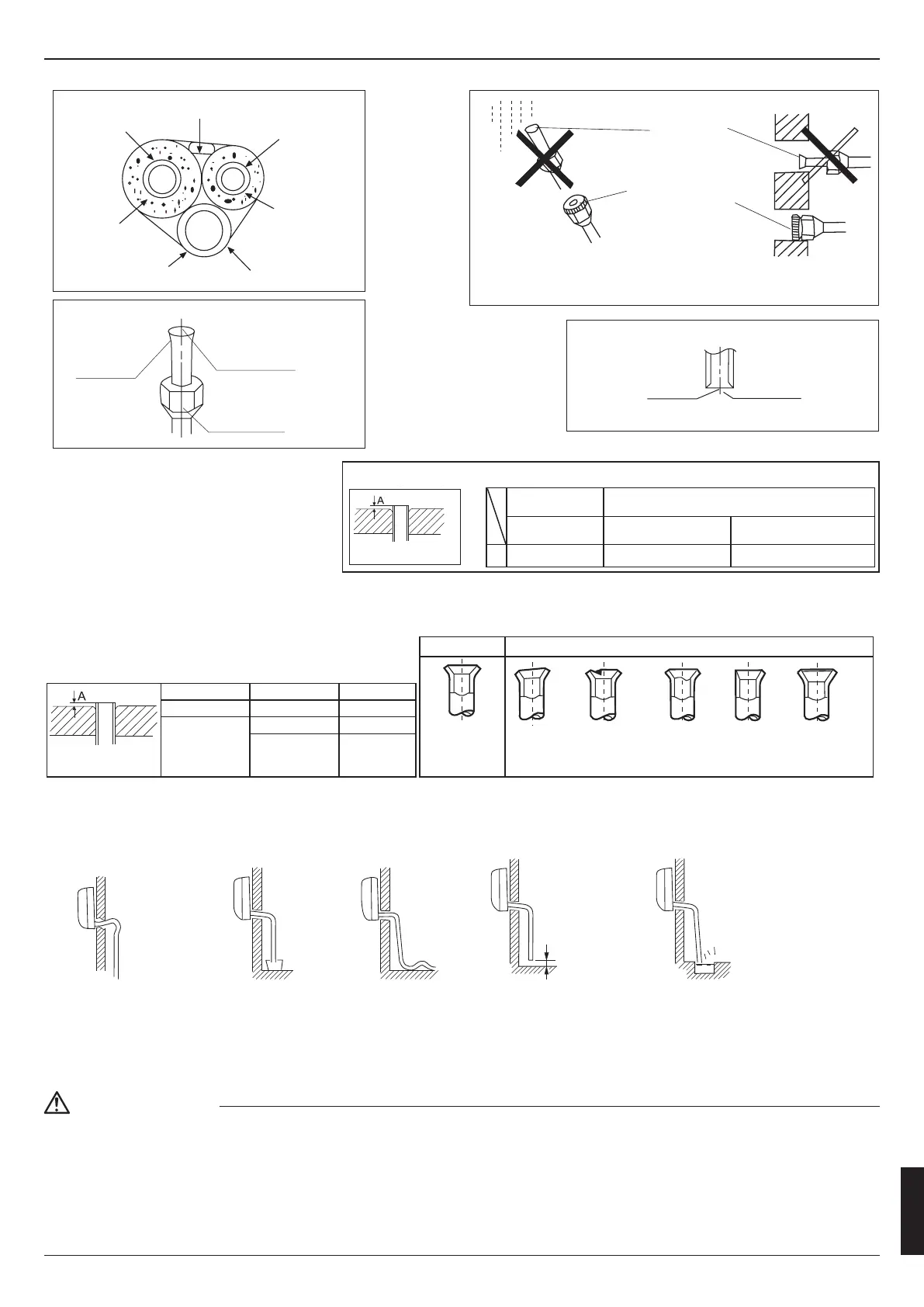

8. Snijden en affakkelen van leidingen
● Pijpsnijden wordt uitgevoerd met een pijpsnijder en bramen moeten worden verwijderd.
● Nahetplaatsenvandeensmoerwordthetaffakkelenuitgevoerd.
Flens gereedschap
matrijs
Pijp Pijp diameter Maat A (mm)
Vloeibarezijde 6,35 mm (1/4 ") 0,8 ~ 1,5
Gaszijde
9,52mm (3/8 ") 1,0 ~ 1,5
12,7mm (1/2 ") 1,0 ~ 1,5
Correct Niet correct
Slank
Schade van
overstraling
Barst
partieel
Te buiten
9. Op drainage
● Installeer de afvoerslang zo dat deze zonder problemen naar beneden loopt. Voer de afvoer niet uit zoals hieronder
getoond.
Halverwege
wordt het hoog
Het einde is
ondergedompeld in water
Het golft
Het gat met de
grond is te klein.
Er is de slechte geur
van een greppel
Minder dan 5
cm
● Giet water in de opvangbak van de binnenunit en bevestig dat de afvoer grondig naar buiten wordt uitgevoerd.
● Als de aangesloten afvoerslang zich in een ruimte bevindt, moet u er ongetwijfeld warmte isolatie op toepassen.
WAARSCHUWING
1) Gebruik geen minerale olie op het uitlopende deel.
2) Voorkom dat minerale olie in het systeem terechtkomt, omdat dit de levensduur van de units verkort.
3) Gebruik nooit leidingen die voor eerdere installaties zijn gebruikt. Gebruik alleen onderdelen die bij het apparaat zijn
geleverd.
4) Installeer nooit een droger op deze R32-eenheid om de levensduur te garanderen. Het droogmateriaal kan oplossen
en het systeem beschadigen.
5) Niet concurrerende affakkelen kan lekkage van koelgas veroorzaken.
