Une fois la vérification terminée, essuyez toute l'eau savonneuse.
Débranchez le flexible de charge de l'orifice de service du robinet d'arrêt du gaz, puis ouvrez complètement les vannes d'arrêt du
liquide et du gaz.
(N'essayez pas de tourner la tige de la soupape au-delà de son arrêt. )
Serrez les bouchons de soupape et les bouchons de port de service pour les soupapes d'arrêt de liquide et de gaz à l'aide d'une
clé dynamométrique aux couples spécifiés. Voir "3 Tuyauterie de réfrigérant" à la page 23 pour plus de détails.
5. Remplissez
le réfrigérant
Vérifiez le type de fluide frigorigène à utiliser sur la plaque signalétique de la machine.
Précautions lors de l'ajout de R32
Remplissez du tuyau de liquide sous forme liquide. (recommandé)
1) Avant de remplir, vérifiez si le cylindre a un siphon attaché ou non. (Il devrait avoir quelque chose comme "siphon de
remplissage de liquide attaché" affiché dessus.) (recommandé)
2) Veillez à util
iser les outils R32 pour assurer la pression et empêcher l'intrusion de corps étrangers.
6. Chargement ave
c le réfrigérant
1) Ce système doit utiliser le réfrigérant R32.
2) Ajoutez 20g de réfrigérant par mètre lorsque la
longueur totale de la tuyauterie dépasse la valeur
standard, mais assurez-
vous que la longueur totale de
la tuyauterie de liquide doit être inférieure à la valeur
max. valeur.
totale de la tuyauterie
Longueur max. totale
de la tuyauterie de
liquide
4U85S2SR2FA
40m 70m
7. Précautions pour
la pose de tuyauterie de réfrigérant
• Précautions sur la manipulation des tuyaux
1) Protégez l'extrémité ouverte du tuyau contre la poussière et l'humidité.
2) Tous les coudes doivent être aussi doux que possible. Utilisez une cintreuse pour la flexion. (Le rayon de courbure doit être
de 30 à 40mm ou plus. )
• Sélection de matériaux d'isolation thermique et de cuivre
Lorsque vous utilisez des tuyaux et des raccords en cuivre commerciaux, observez ce qui suit:
1) Matériau d'isolation: Mousse de polyéthylène
Taux de transfert de chaleur: 0,041 à 0,052W/mK(0,035 à 0,045kcal/mh℃)
La température de surface du tuyau de gaz réfrigérant atteint 110℃ max.
Choisissez des matériaux d'isolation thermique qui résisteront à cette température.
2) Assurez d'isoler la tuyauterie de gaz et de liquide et de fournir les dimensions d'isolation ci-dessous.
Isolation des tuyaux de gaz
9,52mm,12,7mm
Diamètre intérieur: 12-15mm,
12,7mm Épaisseur: 13mm min.
Isolation des tuyaux liquides
Diamètre extérieur: 6,35mm
Épaisseur: 0,8mm
Diamètre intérieur: 18-10mm
Épaisseur: 10mm min.

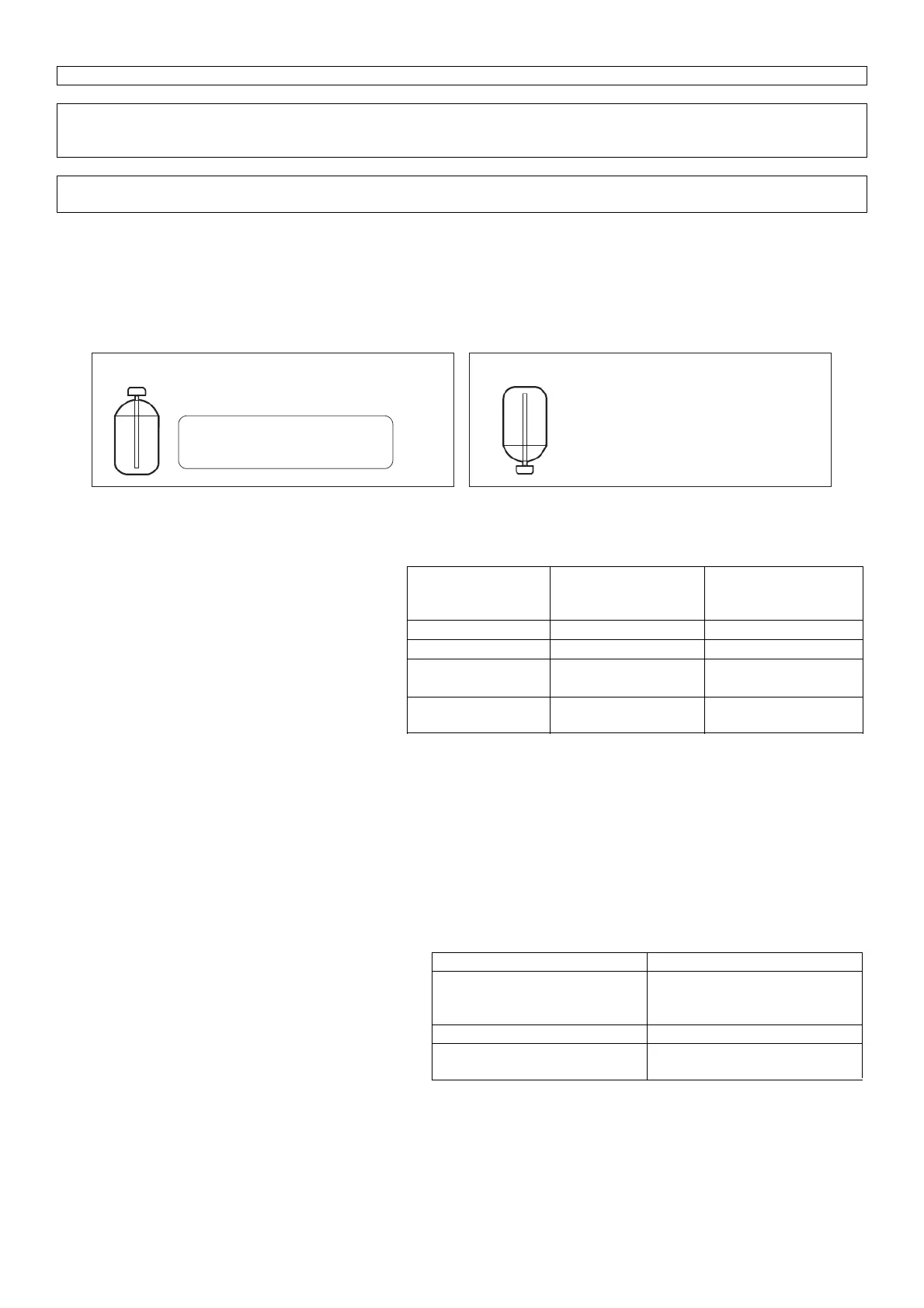

Remplissez un cylindre avec un siphon attaché
Tenez le cylindre verticalement lors du remplissage.
Il y a un tuyau de siphon à l'intérieur,
ainsi le cylindre n'a pas besoin d'être à
l'envers pour remplir de liquide.
Remplissez d'autres bouteilles
Tournez le cylindre à l'envers lors du remplissage.
24
5U90S2SS2FA
5U105S2SS2FA
40m 80m
