26

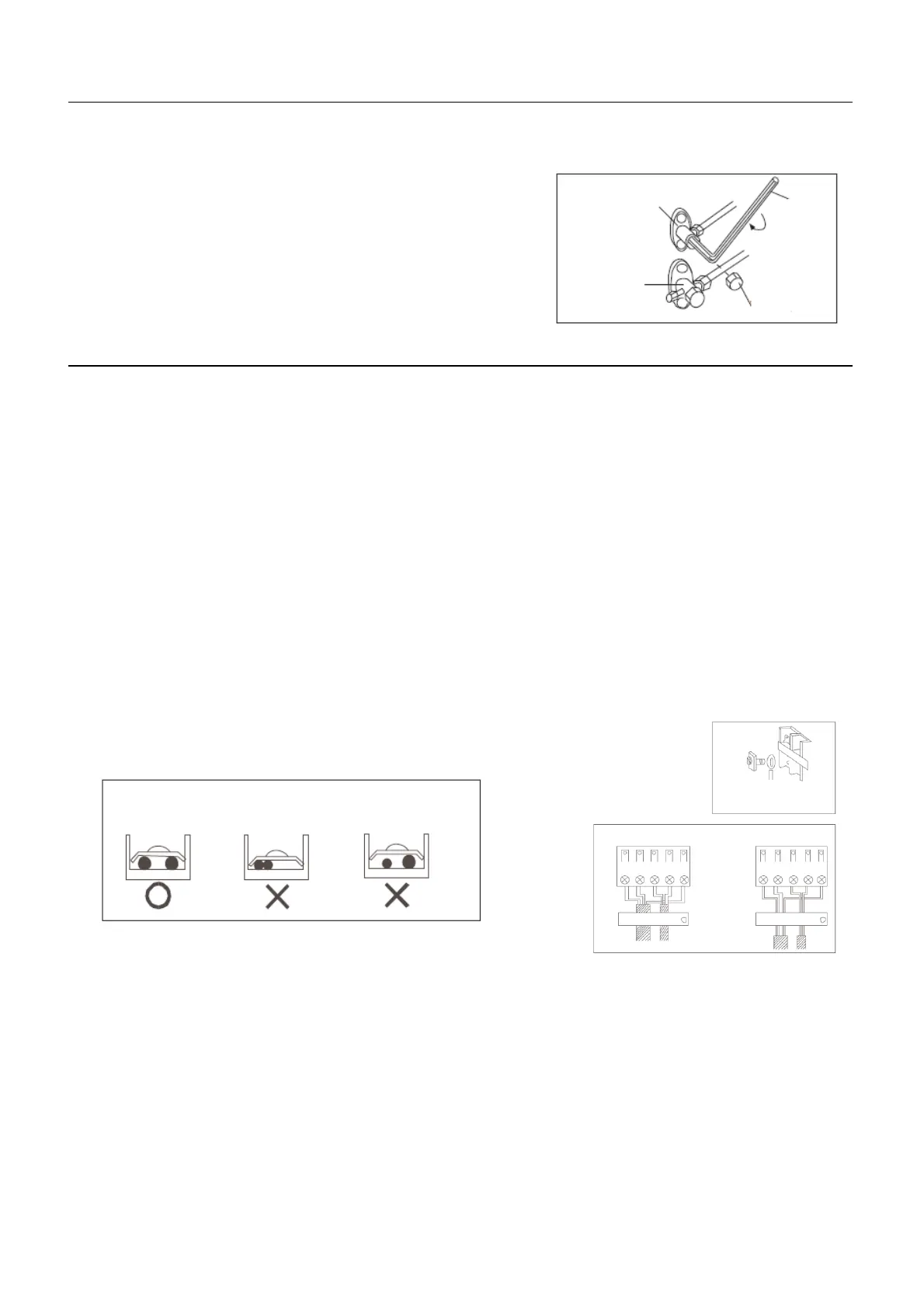

Operação de Bombeamento
A fim de proteger o meio ambiente, certifique de bombear para baixo quando relocalizar ou descartar a unidade.
1) Remova as tampas das válvulas de retenção de líquidos e de gás.
2) Execute a operação de resfriamento forçado.
3) Após cinco a dez minutos, feche a válvula de retenção de líquido com uma
chave hexagonal.
4) Depois de dois a três minutos, feche o indicador de parada de gás e pare a
operação de resfriamento forçado.
Trabalho de fiação
1. Fiação eléctrica
• O ar condicionador deve usar circuito especial e fiação pelo eletricista qualificado de acordo com as regras de fiação
especificadas no padrão nacional.
• O fio à terra e o fio neutro devem ser estritamente separados. Conecte o fio neutro com o fio de aterramento incorrecto.
• O disjuntor de fuga elétrica à prova de explosão deve ser instalado.
• Todo o fio eléctrico deve ser de cobre. Fornecimento de potência: 1PH, 220-240V~, 50/60Hz.
• Se a linha de energia e Fio de comunicação estiver danificada, a fim de evitar o risco de
choque eléctrico, ela deve ser substituída pelo fabricante ou seu centro de reparos ou outra pessoa qualificada similar. O
cabo de conexão deve ser blindado.
• Fusível: T25A 250VAC (Tábua de circuito de potência).
• Por favor verifique o diagrama de circuito sobre o fusível substituído, fusível à prova de explosão.
• A especificação de cabo de alimentação é H05RN-F3G 4.0mm².
• A especificação do cabo entre a unidade interior e a unidade exterior é H05RN-F4G 2.5mm² .
2. Método de fiação
• Método de fiação de terminais orbiculares
Para o fio de ligação com os terminais orbiculares, seu método de fiação é como mostrado na figura à direita: remova o
parafuso de conexão, coloque o parafuso através de anel na extremidade doe fio, depois conecte ao bloco de terminais e
aperte o parafuso.
• Método de fiação de terminais retos.
Para o fio de conexão sem terminais orbiculares, seu método de fiação é: solte o parafuso de conexão e insira a
extremidade de fio de conexão completamente no bloco de terminais, depois aperte o parafuso.
Puxe levemente o arame para fora para confirmar que o qual é firmemente preso.
• Método de conexão crimpada para fios sem terminais
• Método de conexão crimpada para fio de ligação
Após a conexão, o fio deve ser fixado por uma cobertura de arame. A cobertura de fio deve pressionar o revestimento de
proteção do fio de ligação, como mostrado na figura superior direita.
Nota: Quando está a ligar a fiação, confirme cuidadosamente o número de terminal de unidades internas e externas.
Fiação incorreta vai danificar o controlador de ar condicionado ou a unidade não pode operar.
3. Método de fiação da unidade externa:
•
•
Retirar a tampa da caixa de terminais e abraçadeiras.
Cabo de Alimentação
Conectar-se, respectivamente, os cabos sob tensão, neutro e de terra para L/N no Bloco de Terminais e Parafuso de
Aterramento na chapa metálica.
Linha de Comunicação entre Condensador e Evaporador
P. ex. Conectar-se, respectivamente, os terminais 1/2/3/GND de Evaporador B para o Bloco de Terminais B e Parafuso
de Aterramento na chapa metálica do Condensador.
Máx. de 5 unidades de interior para um 5U unidade, e os restos seguem a mesma lógica.
Reinstalar a braçadeira e a tampa de caixa de terminais segundo o Manual de Instalação, após a ligação acima referida
efectuada.
Nota: O fio de potência e o fio de comunicação são fornecidos pelos próprios consumidores.
válvula de
parada líquida
Válvula de
parada de gás
Chave
sextavada
Fechar
Tampa de válvula
Método de fiação
para bloco terminal
de anel
Pressão correcta
Prensa Errada
Bloco de
Terminal
Grampos de
pressão
Ligue o fio com o
mesmo diâmetro
aos dois lados do
terminal
Não conecte o fio
com o mesmo
diâmetro ao mesmo
lado
Não conecte o fio
com diâmetros
diferentes
(Mais de 30m, escolher H07RN-F4G 4.0mm²)
