18
Deutsch

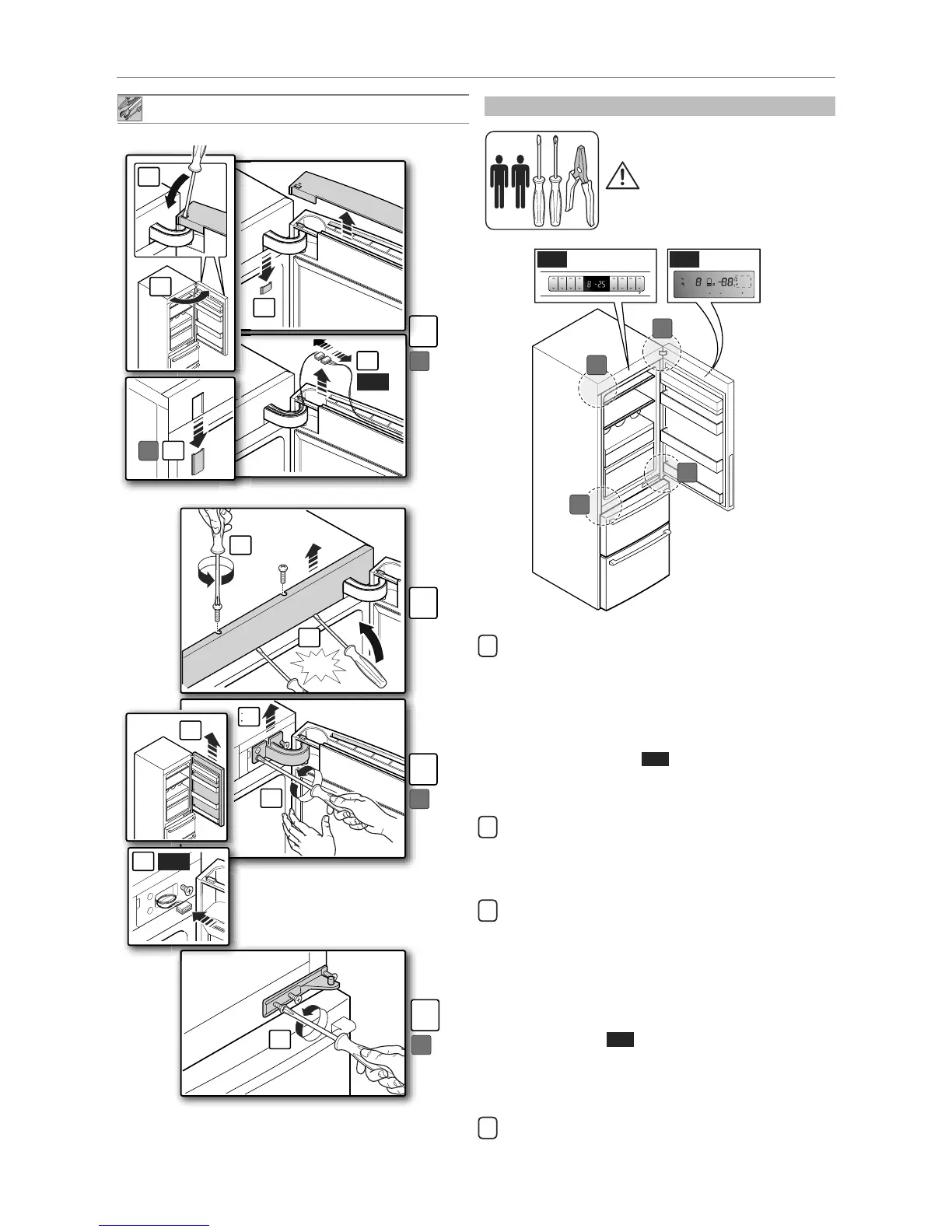

Wechseln des Türanschlags: Ausbau der Türen von rechts
1
A
1C
1D
1B
2
2A
CLICK
!
C
1C
3A
3
A
3B
4A
4
B
3C
2B
A
C
B
D
1A
3D
AFD
AFD
AFD
Stand-by
Super Cool
Super Free
Ice Maker
Clean Pipe
Input water time
Holiday
Alarm
Set OK
AFL
Stand-by Holiday SuperCool
SuperFreeze
Alarm
°C
8. AUSSERORDENTLICHE WARTUNG
Vor dem Eingriff die elektrische
Stromversorgung unterbrechen,
und das Gerät leeren.
1 A) Die Kühlschranktür önen.
B)
Mit einem Schlitzschraubendreher die beiden Clipscharniere
herausschrauben, um den oberen Abschluss der Tür zu
entfernen und diesen nach oben herauszuheben.
C) Mit einem Schlitzschraubendreher die beiden
Clipscharniere rechts und links unter dem oberen
Scharnier herausdrücken, ohne diese zu beschädigen.
D) Nur für Modelle
: Vorsichtig die beiden
Kupplungsendmaße auskuppeln (die beiden Drähte
schließen das Display an der Tür an das Gerät an).
2 A) Die beiden oberen Schrauben, die das Frontpaneel
befestigen, herausschrauben.
B)
Das Paneel vorsichtig an mehreren Stellen mit einem
Schlitzschraubendreher heraushebeln, ohne diese zu beschädigen.
3 A) Die Kühlschranktür gut festhalten, die beiden Schrauben
herausdrehen, die das obere Scharnier links befestigen, und
die dritte Schraube auf der rechten Seite lockern.
B) Das obere Scharnier zuerst nach links drehen und dann nach
oben herausziehen.
C) Jetzt kann die Kühlschranktür nach oben herausgezogen
und vorsichtig abgestellt werden, damit sie nicht beschädigt
wird.
D) Nur für Modelle
AFD
: Den Draht aufwickeln und in das Fach
hinter dem Scharnier einführen. Darauf achten, dass er nicht
heraushängt, um den Wiedereinbau des Frontpaneelsnicht zu
behindern.
4 A) Die drei Schrauben herausdrehen, die das mittlereScharnier
befestigen, und dieses entfernen.
