5B
7A
7B
7C
10A
CL
I
CK
!
10D
10C
10B
CL
I
CK
!
1C
10D
6B
6A
7D
7C
AFD
9A
AFD
AFD
AFD
9B

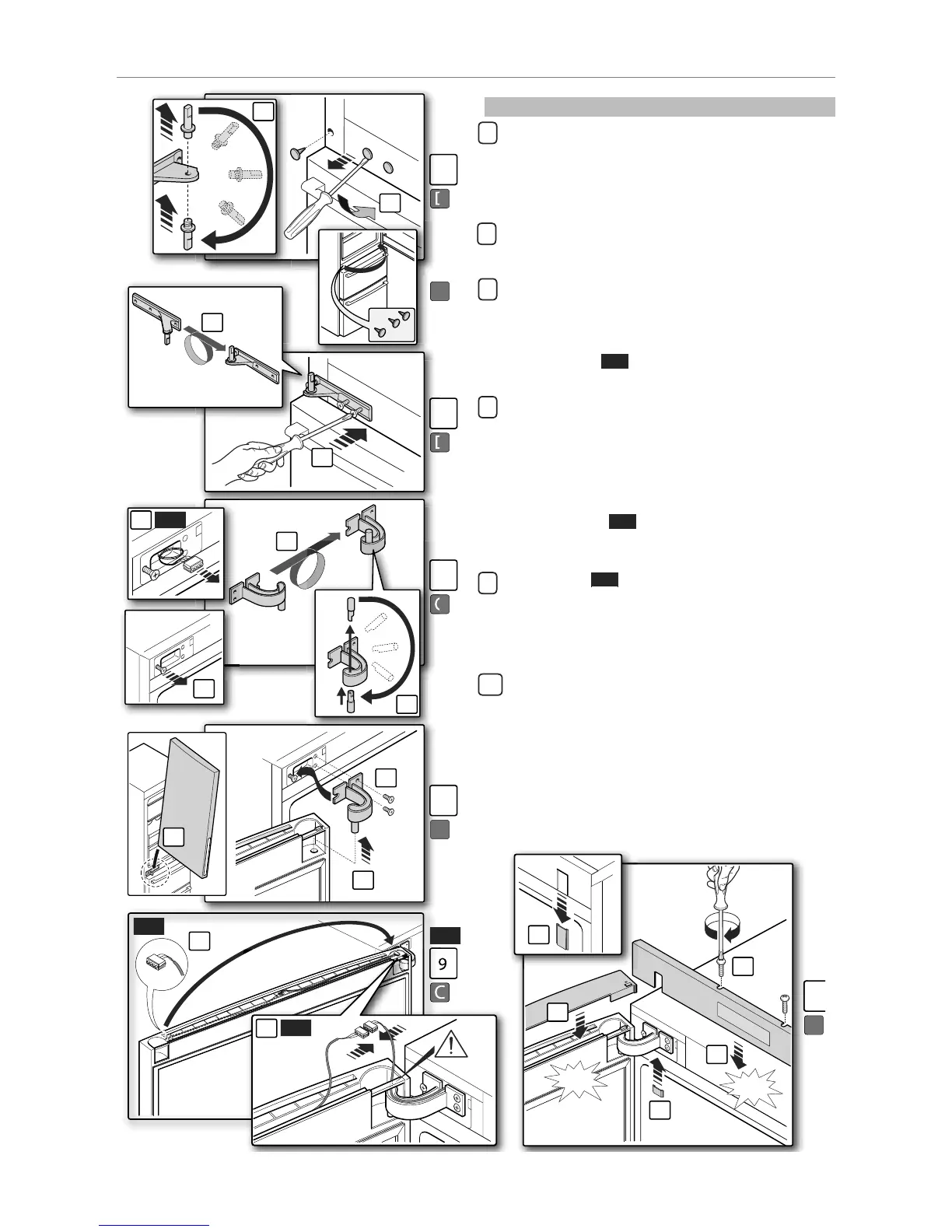

Wechseln des Türanschlags: Aufbau der Türen von links
5 A) Das mittlere Scharnier zur Hand nehmen, mit einer Zange
den Bolzen herausdrehen, um 180 Grad drehen und wieder
in das Scharnier einschrauben.
B) Mit einem Schlitzschraubendreher die drei Kappen der
Bohrungen am mittleren Querträger von der linken
Seite entfernen und rechts anbringen.
6 A) Das mittlere Scharnier um 180 Grad drehen
B) und mit den entsprechenden Schrauben an der linken Seite
des Querträgers befestigen.
7 A) Die (bereits vorhandene) Schraube links oben am Gerät etwas
lockern.
B) Das obere Scharnier nehmen und umkehren.
C) Den Bolzen aus dem Scharnier nehmen (der jetzt nach oben
zeigt) und von unten einführen.
D) Nur für Modelle
: Den Displaydraht aus dem Fach nehmen
und provisorisch aus dem Gerät heraushängen lassen.
8 A) Die Kühlschranktür nehmen und auf den Bolzen des
mittleren Scharniers führen.
B) Das obere Scharnier in die Tür führen, und die Tür in die
entsprechende Position am Gerät führen.
C) Die Bohrung des Scharniers auf die Schraube auf der linken
Seite führen (die in Schritt 7 A gelockert worden war);
das Scharnier am Gerät befestigen, indem zwei Schrauben
eingedreht werden.
Nur für Modelle
AFD
: Den Displaydraht (der in Schritt 7 D
herausgezogen worden war) in den oberen Schlitz des
Scharniers einführen (siehe Zeichnung 9B).
9 Nur für Modelle
AFD
:
A) Den Displaydraht im Schlitz über der Kühlschranktür von links
nach rechts schieben und dabei im Schlitz lassen.
B) Den Displaydraht im Schlitz des Scharniers unter dem
Querträger derTür durchführen, und die beiden Displaydrähte
verbinden.
10 A) Den oberen Abschlussteil (der zuvor entfernt worden war)
wieder oben an der Kühlschranktür einführen und einrasten
lassen.
B) Das Frontpaneel durch Druck an mehreren Stellen einrasten
lassen.
C) Mit zwei Schrauben befestigen.
D) Die (zuvor ausgebauten) Scharnierclips links und rechts
anbringen.
