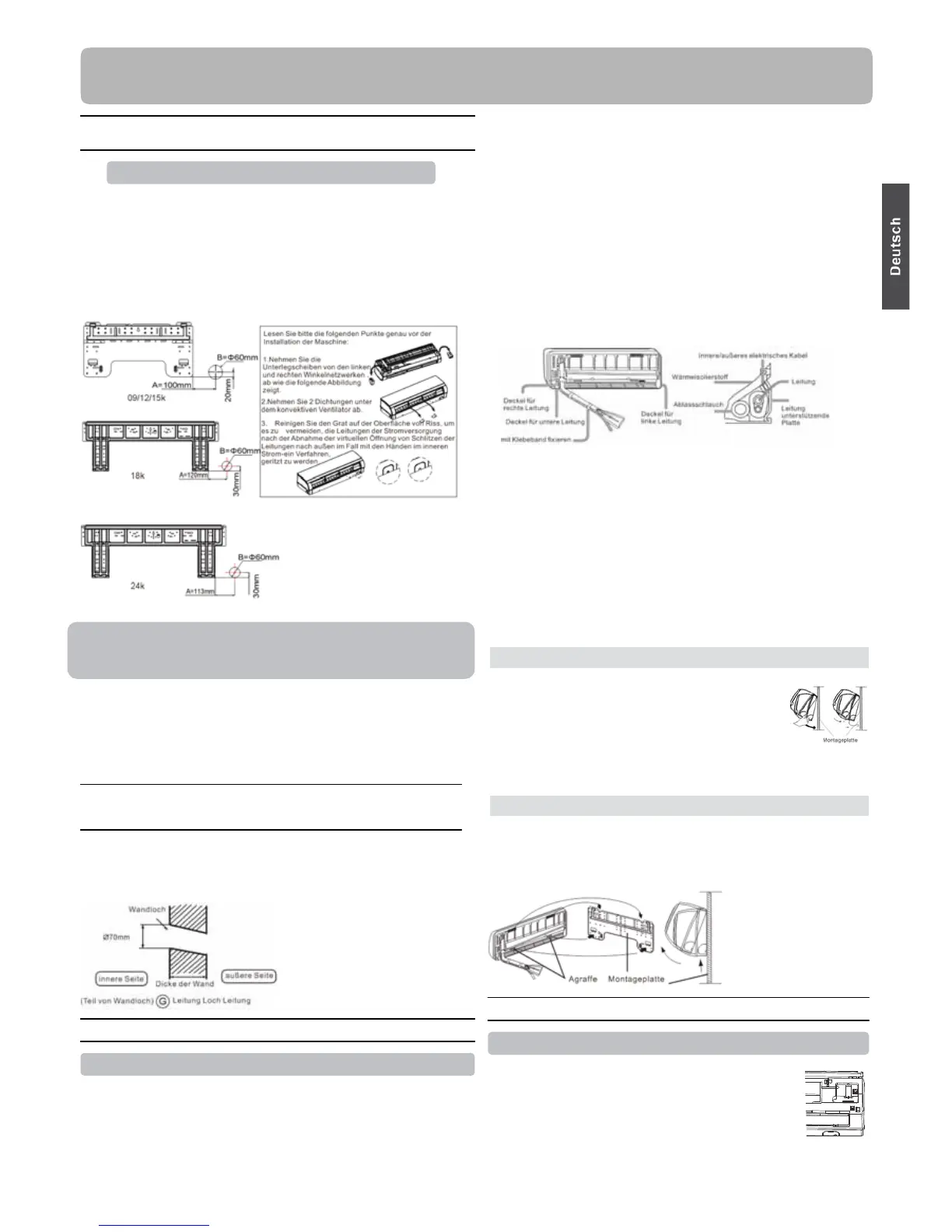

Installation von Innengerät
1die Montageplatte einbauen und das Loch an der
Wand positionieren
Wenn die Montageplatte zuerst fixiert wird
1.Fixieren Sie die Platte, basiert auf den benachbarten Säulen
oder Stürzen, in einer passenden Höhe gegen die Wand. Dann
befestigen Sie die Platte zeitweilig mit einem Stahlnagel.
2.Bestätigen Sie noch einmal die Höhe der Platte durch Hängen
von einem Gewinde mit Gewicht aus der zentralen Oberseite der
Platte. Dann befestigen Sie die Platte vorsichtig mit
Befestigungsstahlnagel.
3.Finden Sie das Wandloch, Platz A, mit einem Bandmaß
Wenn die Montageplatte fixiert ist, seitliche Balken
und Sturz
ƔFixieren Sie seitliche Balken und Sturz, einen Montagebalken,
was separat verkauft ist und dann befestigen Sie die Platte zur
fixierten Montagebalken.
ƔVergleichen Sie den obigen Hinweis, „Wenn die Montageplatte
zuerst fixiert wird“ für die Position von Wandloch.
2
Ein Loch an der Wand machen und die Decke von
Leitungsloch anpassen
Ɣ Machen Sie ein Loch mit Durchmesser von 70mm und senken
Sie leicht zur außen Wand.
Ɣ Installieren Sie die Decke von Leitungsloch und schließen Sie
es mit Kitt nach der Installation.
3Installation von Innengerät
Zeichnung der Leitung
[Hintere Leitung]
ƔZeichnen Sie Leitungen und Ablassschlauch und dann
befestigen Sie sie mit Klebeband.
[Links Hinter links Leitung]
ƔFür links seitliche Leitung schneiden Sie mit einer Kneifzange
den Deckel für linke Leitung ab.
ƔFür die hinter links Leitung verbiegen Sie die Leitungen nach
der Leitungsrichtungen zur Markierung von Loch für hinter links
Leitung, was auf Wärmeisolierstoff markiert ist.
1. Fügen Sie den Ablassschlauch in der Beule von
Wärmeisolierstoff des Innengeräts ein.
2. Fügen Sie das innere/außere elektrische Kabel aus der
Rückseite von Innengerät ein und ziehen Sie es aus auf der
Vorderseite und verbinden sie.
3. Bedecken Sie die Fläche von flackerndem Verschluss mit
Kühlmittelöl und verbinden Sie die Leitungen. Decken Sie den
Verbindungsteil mit Wärmeisolierstoff. Dann befestigen Sie es mit
Klebeband.
ƔInnere/außeres elektrisches Kabel und Ablassschlauch müssen
mit der Leitung von Kühlmittel mit Schutzband verbunden
werden.
[Leitung in andere Richtung]
ƔSchneiden Sie den Deckel für Leitung nach der
Leitungsrichtung mit einer Kneifzange ab. Dann verbiegen Sie
die Leitung nach der Position von Wandloch. Bei der Verbiegung
müssen Sie vorsichtig sein, die Leitungen nicht zu zerbrechen.
ƔVerbinden Sie im Voraus das innere/außere elektrische Kabel
und dann ziehen Sie besonders den mit der Wärmeisolierung
verbundenen Teil.
Körper von Innengerät fixieren
ƔHängen Sie das Gerät auf dem oberen Loch
von Montageplatte. Bewegen Sie das Gerät von
Seite zur Seite, um die sichere Fixierung zu
prüfen.
ƔUm das Gerät auf der Montageplatte zu fixieren,
erheben Sie das Gerät schräg von der Unterseite und dann legen
Sie es senkrecht ab.
E ntladen von Körper des Innengerät
ƔWenn Sie das Innengerät entladen, erheben Sie es bitte mit
Ihrer Hand, die Agraffe zu verlassen. Dann heben Sie den Boden
vom Gerät nach außen leicht und heben Sie das Gerät schräg bis
es die Montageplatte verlässt.
4 Das innere/außere elektrische Kabel verbinden
die Decke der Leitungen abnehmen
ƔNehmen Sie die Decke von Terminal in der
richtigen Ecke von Boden des Innengeräts ab.
Dann entfernen Sie die Decke der Leitung mit der
Abnahme von Schrauben.
