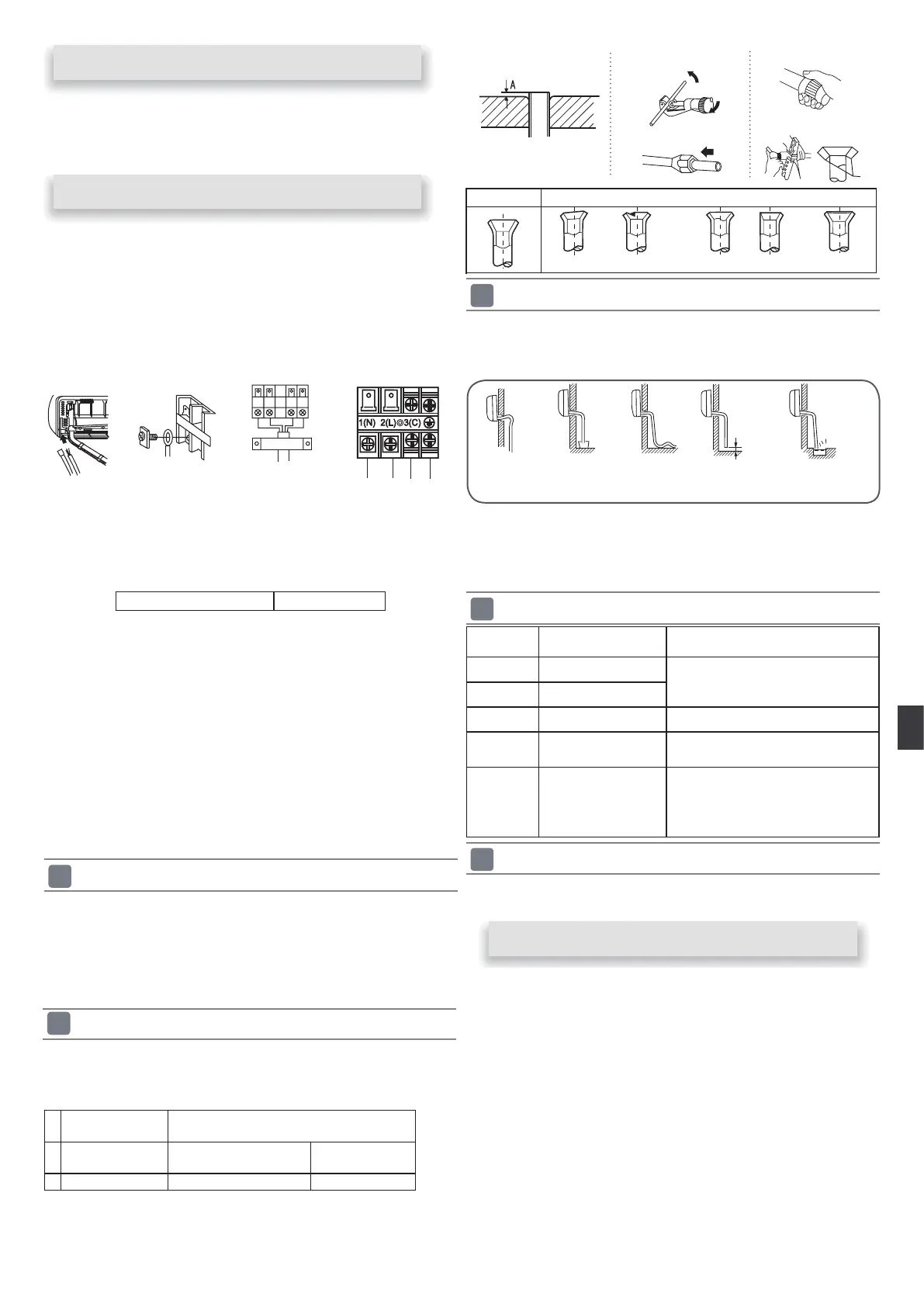

Al conectar el cable después de instalar la unidad de
interior
Compruebe los siguientes puntos de prueba
Al conectar el cable antes de instalar la unidad de interior
Trabajos de corte y conicidad de los tubos
Instalación de la fuente de alimentación
1.Inserte desde fuera el cable en la sala a través del lado izquierdo
del oricio de la pared en el que ya se encuentra el tubo.
2.Tire del cable desde el lado delantero y conecte el cable creando
un bucle.
●Instale el manguito de drenaje formando una pendiente
descendiente.
●No practique el drenaje como se muestra a continuación.
●Inserte el cable desde la parte trasera de la unidad y tire desde la
parte delantera.
●Aoje los tornillos e inserte los extremos del cable en el bloque
de terminales. Apriete entonces los tornillos.
●Tire ligeramente del cable para asegurarse de que los cables han
quedado correctamente insertados y apretados.
●Después de conectar el cable, no olvide jar el cable conectado
con la cubierta de cable.
Nota:
Al conectar el cable, conrme el número de terminales de las
unidades interior y exterior detenidamente. Si el cableado no
se ha realizado correctamente no se podrá utilizar el aparato
correctamente, y provocará un defecto.
Cableado de conexión 4G1.0mm²
1.Si el cable de alimentación está dañado deberá ser reemplazado
por el fabricante,agente de servicio o profesional cualicado. El
tipo de cable de conexión es H07RN-F.
2.Si el fusible de la placa PC está roto, cámbielo por otro de tipo
T.3.15A/250 VCA (interior).
3.El método de cableado debe satisfacer los requisitos de las
normas locales de cableado.
4.Después de la instalación, el enchufe de alimentación debe
encontrarse ubicado en un lugar fácilmente accesible.
5.Debe instalarse un interruptor en el cableado jo. El interruptor
deberá ser de tipo omnipolar y la distancia entre los dos contactos
no deberá ser inferior a 3mm.
●Explique al cliente cómo utilizar el aparato utilizando el manual
de instrucciones.
□
Escriba una marca

en las casillas.
●Deposite agua en la bandeja de drenaje de la unidad interior y
conrme que el drenaje se realice correctamente hacia fuera.
●En caso de que el manguito de drenaje se encuentre en una
sala, asegúrese de aplicar aislante de calor.
●La fuente de alimentación debe utilizarse exclusivamente con el
aparato de aire acondicionado.
●En caso de instalar el aire acondicionado en un lugar húmedo,
instale un interruptor de fugas de masa.
●Para realizar la instalación en otro lugar, utilice un interruptor de
circuito situado lo más lejos posible.
●El corte del tubo se realiza con un cortador de tubos. Deberán
eliminarse las rebabas.
●Después de insertar la tuerca cónica deberá procederse a
realizar los trabajos de conicidad.
Herramienta de
conicidad
Herramienta de conicidad convencional
De tipo
acoplamiento
De tipo acoplamiento
(tipo rígido)
De tipo palometa
(tipo imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Cuchilla de conicidad
1. Cortar el tubo
3. Insertar la tuerca cónica
4. Tubo cónico
2. Eliminar las rebabas
Prueba de instalación y ejecución de la prueba
Durante el drenaje
Durante el drenaje
Correcto Incorrecto
Delgado
Daño de conicidad
Grieta Parcial
Demasiado
fuera
Se alza por la
mitad.
El extremo
está
sumergido en
agua.
Está
ondulado.
La separación con el
suelo es demasiado
pequeña.
Menos
de 5cm
Se aprecia mal
olor de una
acequia
Indicación de
código
Descripción del problema Analizar y diagnosticar
E1
Fallo del sensor de
temperatura ambiente
Conexión defectuosa del conector;
Termistor defectuoso;
PCB defectuosa;
E2
Error del sensor de
intercambio de calor
E4 Error de EEPROM interna
Datos de EEPROM defectuosos; Memoria
EEPROM defectuosa; PCB defectuosa;
E7
Error de comunicación entre
las unidades interior y exterior
Error de transmisión de señal entre las unidades
interior y exterior debido a un error de cableado;
PCB defectuosa;
E14
Avería del motor del
ventilador interior
Funcionamiento interrumpido debido a la ruptura
de un cable dentro del motor del ventilador;
Funcionamiento interrumpido debido a la ruptura
de los hilos de plomo del motor del ventilador;
Error de detección debido a una placa PCB
defectuosa de la unidad interior;
□¿Existe una fuga de gas en la conexión del tubo?
□¿Aislamiento de calor de la conexión del tubo?
□¿Están los cables de conexión interiores y exteriores rmemente
insertados en el bloque de terminales?
□¿Están los cables de conexión interior y exterior jados
rmemente?
□¿Se ha realizado el drenaje correctamente?
□¿Está la línea de tierra conectada con seguridad?
□¿Está la unidad interior jada con seguridad?
□¿Cumple la normativa la fuente de voltaje?
□¿Se aprecian ruidos?
□¿Está la lámpara iluminada normalmente?
□¿Se realizan normalmente las operaciones de calentamiento (con
la bomba de calor) y refrigeración?
□¿Funciona correctamente el regulador de temperatura de la
sala?
5
6
7
8
9
Unidad interior
A la unidad exterior
