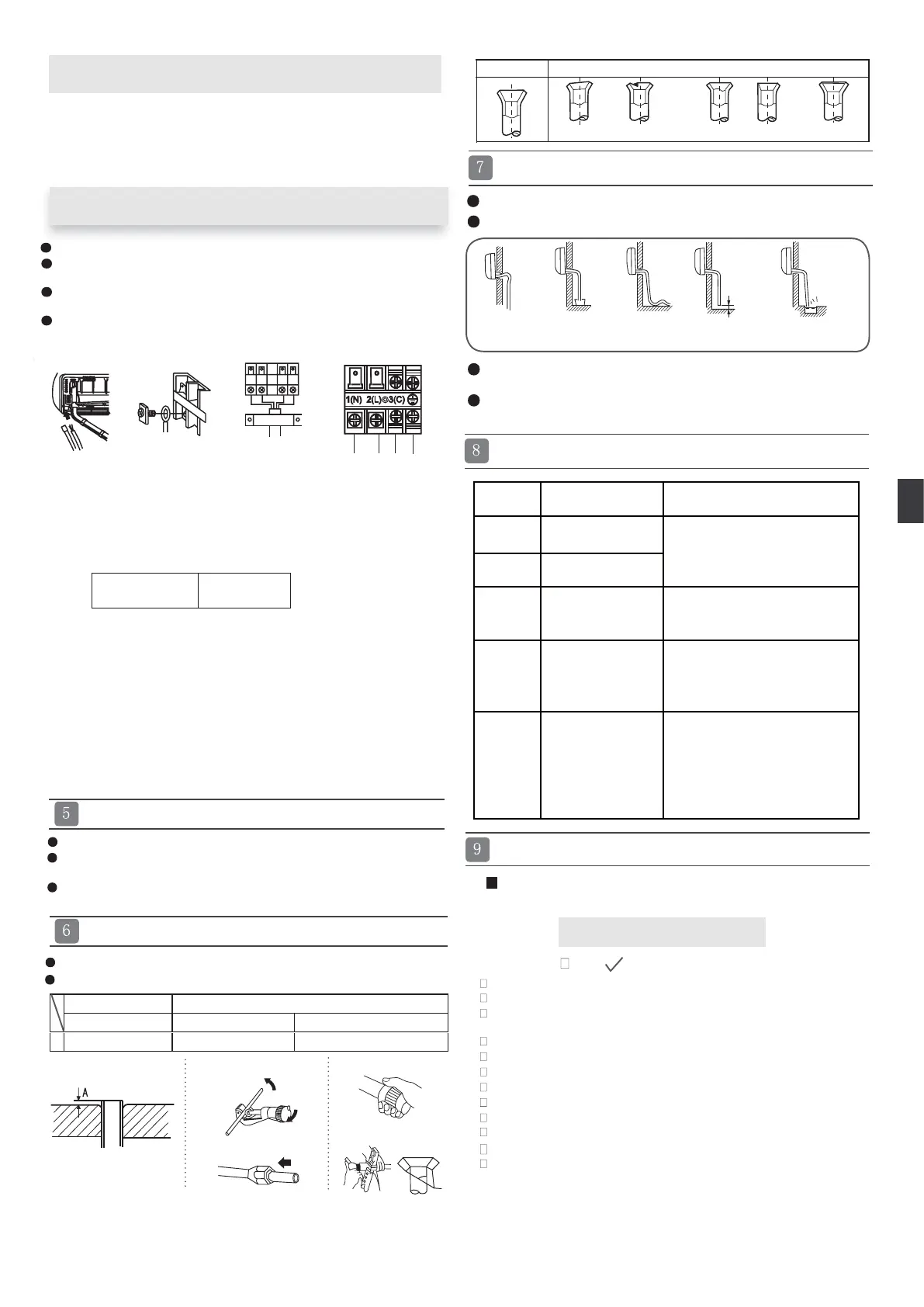

12
DK
Bei Anschluss des Kabels nach erfolgter Installation des
Innengeräts
Checkliste für den Testbetrieb
Bei Anschluss des Kabels vor der Installation des
Innengeräts
Schneiden und Bördeln der Rohrleitungen
Stromversorgungsinstallation
1.Führen Sie das Kabel von außerhalb des Raums durch die linke
Seite der Wandö󰀨nung, in der sich die Rohrleitung bendet.
2.Ziehen Sie das Kabel an der Vorderseite heraus, und schließen
Sie es mit ausreichender Reserve (Kabelschlaufe) an.
●Installieren Sie den Ablaufschlauch mit durchgehendem Gefälle.
●Installieren Sie den Ablaufschlauch nicht wie unten abgebildet.
●Führen Sie das Kabel an der Rückseite des Geräts ein, und
ziehen Sie es an der Vorderseite heraus.
●Lockern Sie die Schrauben, und führen Sie die Kabelenden
vollständig in die Anschlussklemme ein, dann ziehen Sie die
Schrauben wieder an.
●Ziehen Sie leicht an dem Kabel, um eine ordnungsgemäße
Befestigung sicherzustellen.
●Versäumen Sie niemals, das angeschlossene Kabel mit der
Kabelabdeckung zu sichern.
HINWEIS:
Überprüfen Sie beim Anschließen des Kabels die
Anschlussklemmennummern von Innen- und Außengerät sorgfältig.
Bei nicht sachgemäßer Verkabelung ist kein einwandfreier Betrieb
möglich, und es können Defekte auftreten.
Anschlussleitungen 4G1.0mm²
1.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,
einem Servicepartner oder einer ähnlich qualizierten Person
ausgewechselt werden. Der Anschlusskabeltyp ist HO7RN-F.
2.Im Falle einer defekten Sicherung auf der Leiterplatte
ersetzen Sie diese mit einer Sicherung vom Typ T. 3,15 A/250 V
Wechselstrom (Innenbereich).
3.Die Verkabelung muss dem örtlichen Verkabelungsstandard
entsprechen.
4.Nach der Installation muss der Netzstecker leicht zugänglich
sein.
5.In die feste Verkabelung muss ein Schutzschalter eingebaut
werden. Als Schutzschalter ist ein allpoliger Schalter zu
verwenden, und die Entfernung zwischen seinen beiden Kontakten
muss mindestens 3 mm betragen.
●Erklären Sie unseren Kunden den Betrieb anhand der
Bedienungsanleitung.
Setzen Sie ein Häkchen
in die Kästchen.
●Füllen Sie Wasser in die Ablaufwanne des Innengeräts, und
vergewissern Sie sich, dass der Ablauf nach außen zuverlässig
funktioniert.
●Falls der angeschlossene Ablaufschlauch sich in einem Raum
bendet, statten Sie ihn unbedingt mit einer Wärmeisolation aus.
●Die Stromversorgung darf ausschließlich für das Klimagerät
verwendet werden.
●Bringen Sie bei der Installation eines Klimageräts an einem
feuchten Standort einen Fehlerstromschutzschalter an.
●Verwenden Sie für die Installation an anderen Standorten, so weit
möglich, einen Schutzschalter.
●Das Schneiden der Rohre wird mit einem Rohrschneider
durchgeführt, und Grate müssen entfernt werden.
●Nach dem Einsetzen der Bördelmutter wird die Bördelung
durchgeführt.
Bördelwerkzeug Herkömmliches Bördelwerkzeug
Kupplungstyp Kupplungstyp (starrer Typ) Typ Flügelmutter (Zoll)
A 0~0
5 mm 1,0~1,5 mm 1,5~2,0 mm
Einlassung für
Bördelwerkzeug
1. Zuschneiden des Rohrs
3. Einsetzen der Bördelmutter
4. Bördeln des Rohres
2. Entfernen Sie Grate.
Installationsüberprüfung und Testbetrieb
Ablauf
Ablauf
Richtig Falsch
Schief Beschädigte Bördelung Riss Einseitig Zu weit außen
Steigung in der
Mitte.
Das Ende ist
in Wasser
getaucht.
Wellenbil-
dung.
Unangenehmer
Geruch aus einem
Abuss
Weniger
als 5cm
Der Abstand
zum Boden ist
zu gering.
Codeanzeige Problembeschreibung Analysieren und Diagnostizieren
E1
Ausfall des
Raumtemperatursensors
Fehlerhafter Anschluss
Fehlerhafter NTC-Widerstand
Fehlerhafte Leiterplatte
E2
Fehlerhafter
Wärmeaustauschsensor
E4 EEPROM-Fehler Innengerät
EEPROM-Datenfehler
EEPROM-Defekt
Fehlerhafte Leiterplatte
E7
Kommunikationsfehler
zwischen Innen- und
Außengerät
Signalübertragungsfehler zwischen
Innen- und Außengerät aufgrund eines
Verkabelungsfehlers
Fehlerhafte Leiterplatte
E14
Defekter Ventilatormotor des
Innengeräts
Betriebsstopp aufgrund eines
Drahtbruchs im Ventilatormotor
Betriebsstopp aufgrund des Bruchs der
Hauptkabel des Ventilatormotors
Erkennungsfehler aufgrund fehlerhafter
Leiterplatte des Innengeräts
□Tritt Gas aus der Rohrverbindung aus?
□Ist die Rohrverbindung wärmeisoliert?
□Sind die Anschlussleitungen von Innen- und Außengerät fest an
den Klemmenblock angeschlossen?
□Sind die Anschlussleitungen von Innen- und Außengerät gut
befestigt?
□Funktioniert der Ablauf einwandfrei?
□Ist die Erdung sicher angeschlossen?
□Ist das Innengerät sicher befestigt?
□Hält die Spannung der Stromversorgung die Vorschriften ein?
□Treten Geräusche auf?
□Leuchtet die Lampe ordnungsgemäß?
□Funktionieren Kühlung und Heizung (bei Wärmepumpe)
ordnungsgemäß?
□Funktioniert die Regelung der Raumtemperatur ordnungsgemäß?
5
6
7
8
9
Innengerät
Zum Außengerät
1. Stik kablet udefra og ind igennem det hul i væggen hvor rørene alle
rede er.
2. Tk kablet ud til fronten og tilslut det.
Ved tilslutning af kablerne er det vigtigt at de kommer i de rigtige terminaler
for indedel og udedel. Hvis fortrådningen ikke er korrekt, fungerer anlægget
ikke normalt, og kan tage skade.
Før kablet ind fra bagsiden af enheden, og træk det ud til fronten
Løsn skruerne og sæt kabelenderne helt ind i terminalerne og spænd så skruerne igen.
Træk lidt i kablet for at sikre at alle kabelenderne sidder fuldstændigt fast.
Husk altid at fastspænde kablet med fortrådningsdækslet efter tilslutning.
Tilslutning af kabel efter installation af indedel
Tilslutning af kabel før installation af indedel
Bemærk:
1.
2.
Hvis forsyningskablet er beskadiget, skal det udskiftes af producenten, eller
en kvalificeret servicetekniker, og der skal bruges en egnet og godkendt
kabeltype.
Hvis sikringen på printpladen er gået, skal den skiftes ud med en sikring af
typen T.3.15A/250VAC (Indendørs).
3. Kabelinstallationerne skal udføres i overensstemmelse medgældende lokale
regler.
4.
5.
Strømstikket skal være placeret på en måde, så det er let at nå efter endt
installation.
Der skal være en afbryder som en fast integreret del af installationen. Denne
skal afbryde på alle poler, og afstanden mellem dens 2 kontakter skal minimu
m være 3 mm.
Tilslutningskabel
4G1.0mm
2
Kode-
visning
Fejlbeskrivelse Årsag
E1
E2
E4
E7
E14
Varmevekslerens føler
defekt
Fejl på den indendørs
EEPROM
Kommunikationsfejl
mellem indedel og
udedel
Motoren til indedelens
ventilator defekt
Driftsophør på grund af beskadigede
ledninger i ventilatormotoren.
Sporingsfejl pga. defekt
printkort i indedelen.
Indedelen og udedelen kan ikke
sende til hinanden pga.
fejl i fortrådningen.
Defekt printkort.
Fejlbehæftet EEPROM data
Defekt EEPROM
Defekt printkort
Sensoren er tilsluttet forkert
Defekt termistor
Defekt Printkort
Rummets tempera
¬turføler defekt
l
Strømkilden må udelukkende blive brugt til klimaanlægget.
Hvis klimaanlægget installeres i et fugtigt område, skal der installeres
en fejlstrømsafbryder.
Ved installation andre steder er det tilstrækkeligt med en almindelig
afbryder.
Rørene skal skæres med en rørskærer og alle grater fjernes.
Møtrikken sættes på og opkravningen udføres med opkravningsværktøjet.
Strømkilde
Skæring og opkravning af rør
Flare tool Conventional are tool
Clutch-type clutch-type(Rigid-type) Wing-nut type (Imperial-type)
A 0~0.5mm 1.0~1.5mm 1.5~2.0mm
Lean
Damage of are Partial Too outside
IncorrectCorrect
Angående drænet
Der er enlug
midtpå lign.
Mellemrummet
tiljorden er for lille
Dårligt
afløb eller
Enden er ned-
Den bølger.
tende stigning
nket i vand
e
Installér drænet så det har en konstant nedadgående hældning.
Drænet må ikke installeres på nedenstående måder.
Hæld vand i indedelens drænbakke, for at sikre at drænet leder det
bort præcis som det skal.
Den del af drænet der befinder sig indendørs, skal isoleres fuldstæn
digt med varmeisoleringsmateriale.
Mindre end
5c m
Crack
Tjekliste for testkørsel
Er der gaslækager fra kølerørene?
Er der påsat varmeisolering om rørene?
Er tilslutningerne fra indedel og udedel sat ordentligt fast i
terminalerne?
Er tilslutningerne fra indedel og udedel ordentligt fikseret?
Er dræntilslutningen udført korrekt?
Er jordlederen tilsluttet på sikker vis?
Er indedelen sikkert fastgjort?
Har strømforsyningen den rigtige spænding?
Er der nogen mislyd fra anlægget når det kører?
Er visningen i displayet korrekt?
Kører kølefunktionen og varmefunktionen efter hensigten?
Fungerer rumtemperatursregulatoren som den skal?
Se venligst afsnittet om driftsindstillinger andets
teds i denne brugermanual.
Sæt i boksene
Flare tooling die
1.Cut pipe
2.Remove burs
3.Insert the are nut
4.Flare pipe
On Drainage
Afslutningstjekliste og testkørsel
To Outdoor unit
Indoor unit
