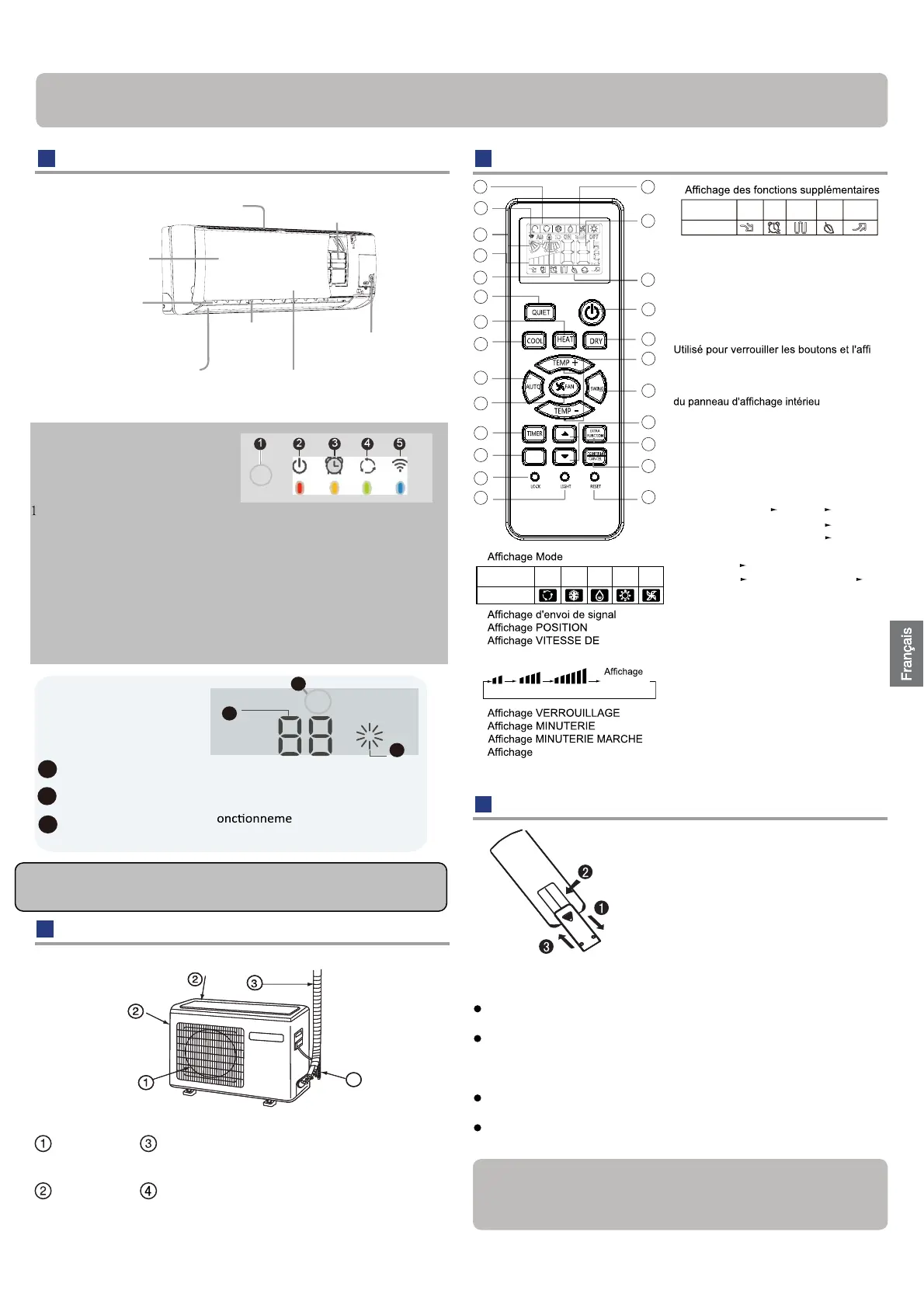

Pièces et fonctions
Unité intérieure
Unité extérieure
SORTIE
CONNEXION DE LA TUYAUTERIE ET DU CÂBLAGE
ÉLECTRIQUE
ENTRÉE TUYAU DE VIDANGE
Selon l'article réel acheté l'image ci-dessus est seulement
pour référence.
Télécommande
Installation des piles
Enlever le couvercle du comparti-
ment à pile,
Placer les piles comme illustré. 2
piles R-03, touche de réinitialisation
(cylindre) ;
Veillez à bien respecter les polarités "
+ "/"-" lorsque vous mettez les piles ;
Installer les piles, puis replacer le couvercle.
Remarque :
La distance entre la tête de transmission du signal et l'orifice de récep-
tion ne doit pas dépasser 7 mètres, sans obstacle.
Si une lampe fluorescente de type allumage électronique, une lampe
fluorescente à permutation ou un téléphone sans fil est installé dans la
pièce, le récepteur peut être perturbé dans la réception des signaux, auquel
cas la distance vers l'unité intérieure doit être raccourcie.
Un affichage plein ou non clair durant l'utilisation indique que les piles
sont épuisées. Merci de remplacer les piles.
Si la télécommande ne fonctionne pas correctement, enlevez les piles,
puis remettez-les en place après quelques minutes.
1
2
3
4
4
8.
Mode de fonctionne
-
ment
SILENCE VEILLE
Chauffage
électrique
aidé
SANTÉ
ALIMENTA -
TION
Télécommande
9. Bouton SILENCE
10. Bouton CHAUFFAGE
11. Bouton REFROIDISSEMENT
12. Bouton AUTO
13. Bouton VENTILATION
14. Bouton MINUTERIE
15. Bouton AUTO-NETOYYAGE
16. Bouton VERROUILLAGE
-
chage LCD.
17. Bouton VOYANT
Contrôle l'allumage et l'extinction des diodes
r.
18. Bouton MARCHE/ARRÊT
ALIMENTATION
19. Bouton SEC
20. Bouton TEMP
21. Bouton POSITION
22. Bouton HEURE
23. Bouton FONCTION EXTRA
Fonction : Veille SANTÉ
Envoi d’air
Réglage du flux d'air gauche et droit
Position de débit d’air sain 2
Position de débit d’air sain 1
---
--- ---
Zone A-B Sommeil
---
---
Rafraîchir l'air (fonction réservée)
Puissance
---
24. Bouton ANNULER/CONFIRMER
Fonction : Activez et désactivez la minuterie
et autres fonctions supplémentaires.
25. Bouton RÉINITIALISER
Si le fonctionnement de la télécommande
devient anormal, utilisez un objet pointu
pour appuyer sur ce bouton afn de réinitiali-
ser la télécommande.
1.
Mode de fonctionnement AUTO
REFROI-
DISSE-
MENT
SEC
CHAUF-
FAGE
VENTI-
LATION
Télécommande
2.
3.
4.
VENTILATION
5.
6. ARRÊT
7. TEMP
La fonction Santé n'est pas disponible pour certaines unités.
BAS MOY HAUT AUTO
alternatif
Astuce :
En cas de non utilisation durant une longue période, retirer les piles. Si
quelque chose reste affiché après le retrait des piles, appuyer simple-
ment sur la touche de réinitialisation.
Entrée d'air
Grille d'entrée
d'air
Filtre de purification d'air
(à l'intérieur)
Sélecteur d'urgence
Pales verticales
(réglage des souf-
fles d'air gauche
et droit)
Panneau d'affichage
Volet horizontal
(réglage haut et bas du souffle
d'air. Ne pas régler manuellement)
Sortie d'air
Panneaud'affichage
Récepteurde signaldetélécommande
(Unbip estgénérélorsqu'unsignalde la télécommandeestreçu.)
2 Voyantd'alimentation(S'allumelorsquel'unité démarre.)
3 Voyantdemodede minuterie
(S'allume lorsque le fonctionnement de la minuterie est
sélectionné.)
4 Voyant de mode de fonctionnement (s'allume lorsque le
compresseuresten marche.)
5 Affichagede la températureambiante
Lors de la réception du signal de télécommande,afficher la
températuredeconsigne.
Selon le produit acheté, la grille d'admissionpeut être
différentede celleprésentéedanscemanuel
1
2
3
1
2
3
1
Affichage de la température ambiante
Voyant de mode de f
nt
(s'allume lorsque le
compresseur est en marche.)
Panneau d'affichage
Récepteur de signal de télécommande
1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
SELF
CLEAN
---
