REMARQUE :Votre modèle peut différer de celui qui est illustré.
REMARQUE :Fixer les rideaux au climatiseur avant de placer
celui-ci dans la fenêtre.
1. Placer le côté à onglet du rideau latéral dans la rainure située
du côté droit de la caisse du climatiseur.
3. Faire glisser le cadre du rideau latéral dans la glissière
supérieure et inférieure du climatiseur.
4. Faire glisser le cadre du rideau latéral aussi près que
nécessaire du climatiseur an d’emboîter le rideau latéral
dans le cadre.
5. Répéter les étapes ci-dessus pour le rideau de gauche et le
cadre.
Préparation de la fenêtre pour l’installation
1. Mesurer la largeur d’ouverture de la fenêtre.
2. Marquer l’axe central sur le seuil intérieur du châssis.
A. Vis de ⁄”
B. Glissière supérieure
A. Côté à onglet du rideau latéral
B. Côté à enclenchement du rideau latéral
A. Largeur d’ouverture de la fenêtre
B. Axe central
2. Faire glisser le rideau latéral le long de la rainure jusqu’à ce
que le rideau soit aligné avec le sommet et le bas de la caisse
du climatiseur.

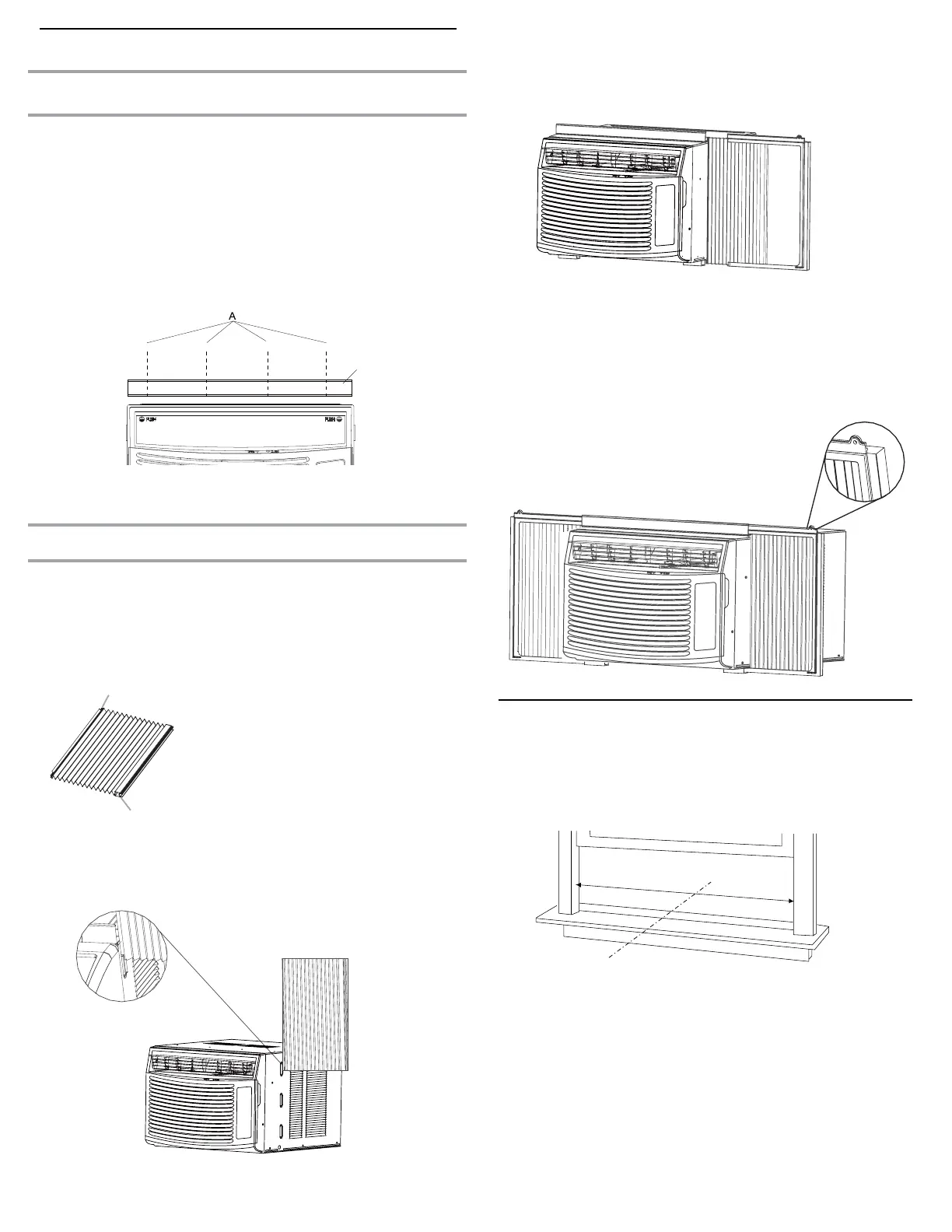

Installation des rideaux latéraux
34 35
1. Placer la glissière supérieure au sommet du climatiseur; aligner
les trous de la rainure supérieure avec les trous au sommet du
climatiseur.
2. À l’aide des trois vis de
⁄”, xer la glissière supérieure au
climatiseur.
(Pour les modèles:ESA410J,ESA412J,ESA410J-L,ESA412J-
L,ESA410J-T vis est nécessaire de joindre le canal haut en l’air
conditionné)
Installation de la glissière supérieure
Préparer le climatiseur pour l’installation
