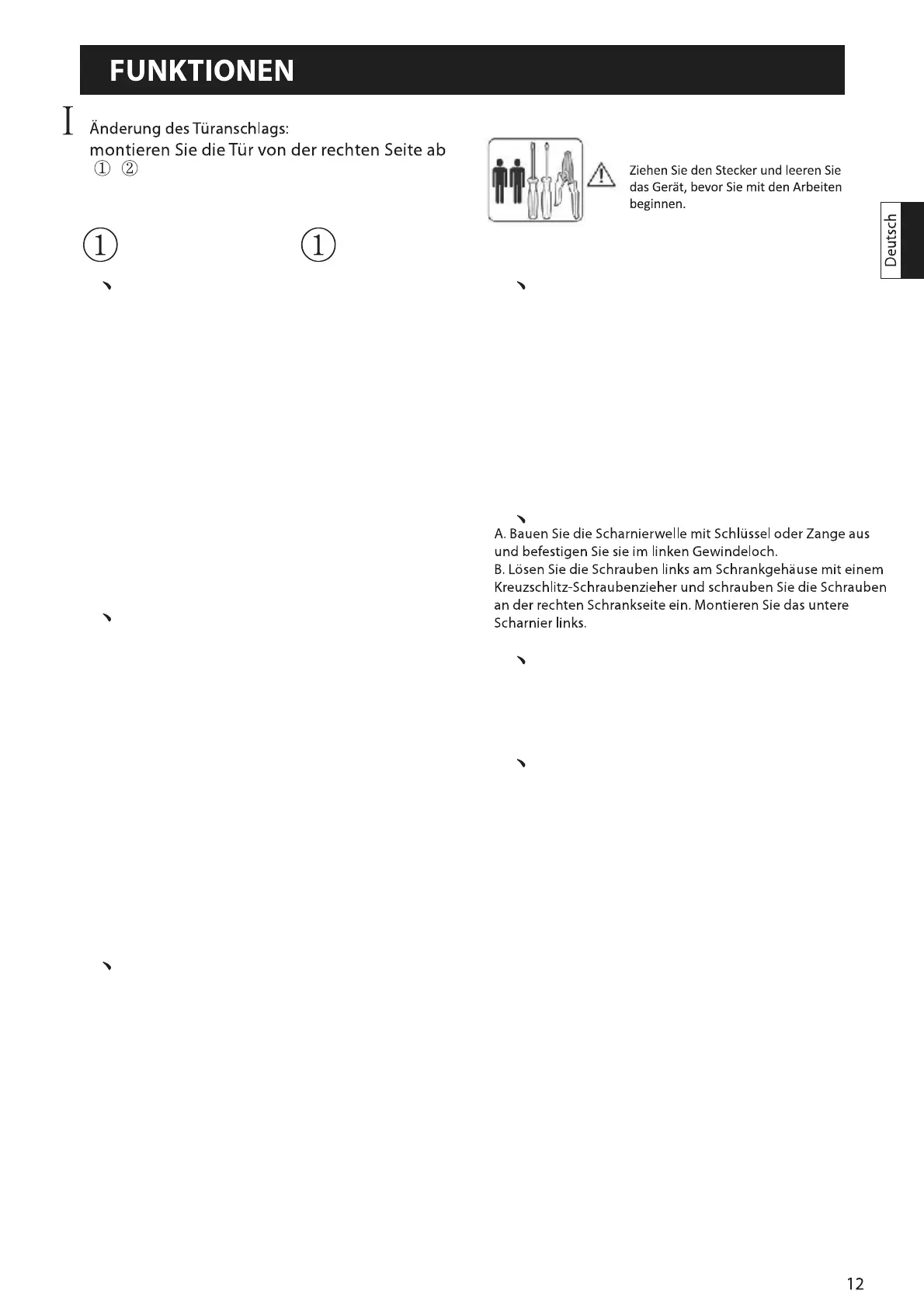

(Diagramm )
( & ).
(Graphische Darstellung in der Anweisung Broschüre
Letztseite.)
1.1
Verwenden Sie einen Schlitzschraubendreher, um die
Schutzabdeckung auf der rechten Seite abzubauen.
Trennen Sie anschließend den Anschluss, der mit der
Oberseite des Scharniers verbunden ist.
1.2
Verwenden Sie einen Kreuzschlitzschraubendreher, um
die Scharnierschrauben zu lösen. Entfernen Sie das
obere Scharnier.
1.3
Bewegen Sie das Türelement nach oben, um es zu
entfernen.
2.1
Verwenden Sie einen Schlitzschraubendreher, um die
kleine Abdeckung auf der linken Gehäuseseite zu
zerlegen. Installieren Sie dies in der Vertiefung auf der
rechten Gehäuseseite.
2.2
Entfernen Sie die Abdeckplatte an der Gehäusevorder-
seite und ziehen Sie anschließend den Signaldraht zur
linken Gehäuseseite.
2.3
Setzen Sie den Signaldraht in die Nut der vorderen
Abdeckplatte und befestigen Sie sie mit der vorderen
Abdeckplatte.
3.1
Demontieren Sie die Scharnierwellenhülle auf der
rechten Seite und die Abdeckung auf der linken Seite
der Tür.
3.2
Setzen Sie den Signaldraht auf der rechten Seite der Tür
in die Nut der Zierleiste ein und schließen Sie die
Abdeckung.
3.3
Ziehen Sie den Signaldraht aus der Nut in der linken
Seite der Tür und setzen Sie ihn in die Scharnierwellen-
hülle ein. Setzen Sie ihn danach in die Zierleiste ein.
4.1
Entfernen Sie das Querstück des Metallzapfens auf der
rechten Seite des Türelements und installieren Sie es
anschließend auf der entsprechenden Position auf der
linken Seite des Türelements.
4.2
Verwenden Sie einen Kreuzschlitzschraubendreher, um
das untere Scharnier zu entfernen.
6.1
Installieren Sie das Türelement auf der Welle der Einsatz-
baugruppe.
7.1
Nehmen Sie das zusätzliche Scharnier und die Scharnier-
abdeckungaus dem Gefrierschrankeinschub und legen
Sie das ausgebaute Scharnier und die ausgebaute
Scharnierabdeckung in einen Beutel und legen Sie
diesen auf die Seite.
7.2
Setzen Sie das Scharnier in die Einbuchtung auf der
linken Seite des Türelements ein. Verwenden Sie
anschließend die Schrauben, um das Scharnier zu
befestigen und erden Sie diese, indem Sie unter den
Schrauben Beilagscheiben verwenden.
7.3
Verbinden Sie die Anschlüsse am Schrank mit den
Anschlüssen am Türelement und befestigen Sie
anschließend die Schutzabdeckung.
1
2
3
4
5
6
7
